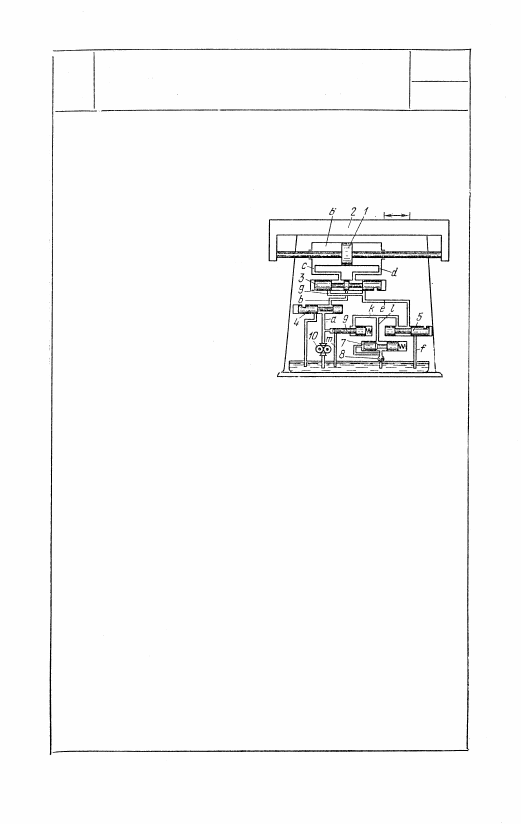

Жидкость под постоянным дав-

лением поступает по трубопро-

воду а в золотник 4. В левом

положении золотника 4 жид-

кость поступает в резервуар, а

в правом положении — по тру-

бопроводу b к золотнику 3.

Если золотник 3 сдвинут влево,

то жидкость по трубопроводу d

поступает в правую полость ци-

линдра 6 и поршень 1 вместе

со столом 2 станка перемеща-

ется влево, а вытесняемая жид-

кость поступает по трубопроводам, с, g, e к золотнику 5. Если

золотник 3 сдвинут вправо, то поршень 1 со столом 2 станка

перемещается вправо, а вытесняемая жидкость по трубопро-

водам d, e поступает к золотнику 5. Если золотник 3 занимает

среднее положение, то стол станка останавливается. В пра-

вом положении золотника 5 вытесняемая жидкость поступает

по трубопроводу f непосредственно в резервуар и стол станка

перемещается с максимальной скоростью. В левом положении

золотника 5 вытесняемая из цилиндра 6 жидкость поступает

через трубопровод l в редукционный клапан 7 и дроссель 8,

с помощью которого регулируется давление в цилиндре 6, бла-

годаря чему поршень 1 со столом 2 перемещаются с требуе-

мой скоростью. Редукционный клапан 7 обеспечивает постоян-

ное давление жидкости перед дросселем 8. При закрывании

дросселя 8 давление увеличивается, стол 2 перемещается с

меньшей скоростью. При этом часть жидкости, подаваемой

насосом 10, через предохранительный клапан 9, в который жид-

кость поступает по каналу k, по трубопроводу т поступает

в резервуар.

677

4272

МЕХАНИЗМ ПРИВОДА СТОЛА

СТАНКА С РЕГУЛИРУЕМОЙ

СКОРОСТЬЮ ХОДА

СГП

Пр

4273

МЕХАНИЗМ ГИДРОПРИВОДА СТОЛА

СТАНКА С РЕЛЕ ВРЕМЕНИ

СГП

Пр

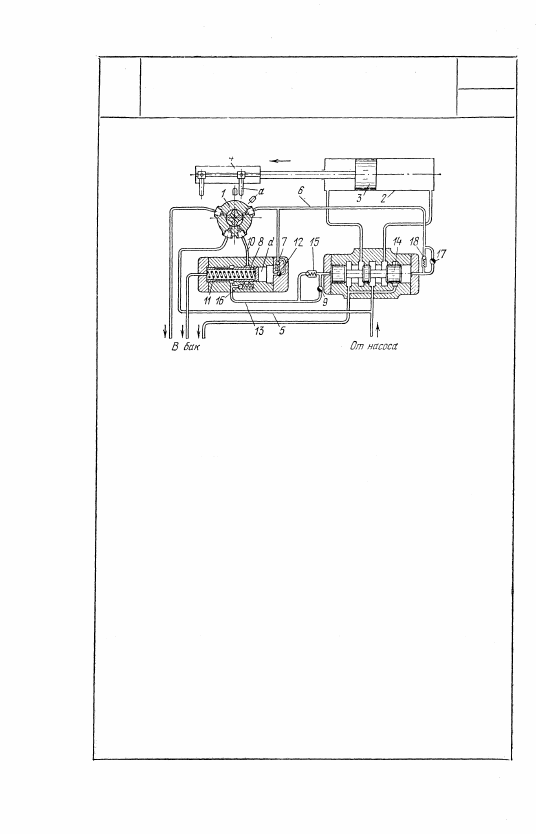

Жидкость от насоса поступает в правую полость цилиндра 2,

перемещая поршень 3 и соединенный с ним стол 4 станка

влево. Кран 1 соединяет нагнетательный трубопровод 5 с

трубопроводом 6. Жидкость, пройдя кран, открывает шари-

ковый клапан 7 и перемещает поршень 8 реле времени в

крайнее левое положение. При дальнейшем движении стола

станка укрепленный на нем упор а поворачивает кран 1 в

другое положение, при котором нагнетательная линия соеди-

няется с трубопроводом 10, а трубопровод 6 — с баком. Под

действием пружины 11 поршень 8 перемещается вправо, вы-

тесняя жидкость из полости d через дроссель 12 в трубопро-

вод 6 и через кран — в бак. В конце хода поршня 8 жид-

кость из нагнетательной линии через кран и трубопровод 13

поступает в левую полость цилиндра золотника 14, предва-

рительно открыв шариковый клапан 15. Золотник 14 переме-

щается давлением жидкости вправо. Жидкость из правой

полости золотника удаляется через дроссель 17 и кран в

бак. Насос подает жидкость в левую полость рабочего ци-

линдра 2, и поршень 3 вместе со столом 4 перемещается впра-

во. При дальнейшем движении стола кран снова поворачи-

вается посредством упора станка. Жидкость из нагнетатель-

ной линии через кран и реле времени, открывая клапан 18,

поступает в правую полость цилиндра золотника 14, пере-

мещая его влево, причем жидкость из левой его полости

удаляется через дроссель 9 и клапан 16 и далее через реле

времени и кран в бак. Необходимая выдержка времени уста-

навливается регулированием дросселя 12.

678

4274

М Е Х А Н И З М ГИДРОПРИВОДА СТОЛА

СТАНКА С  П Л А В Н Ы М

П Е Р Е К Л Ю Ч Е Н И Е М ЗОЛОТНИКА

СГП

Пр

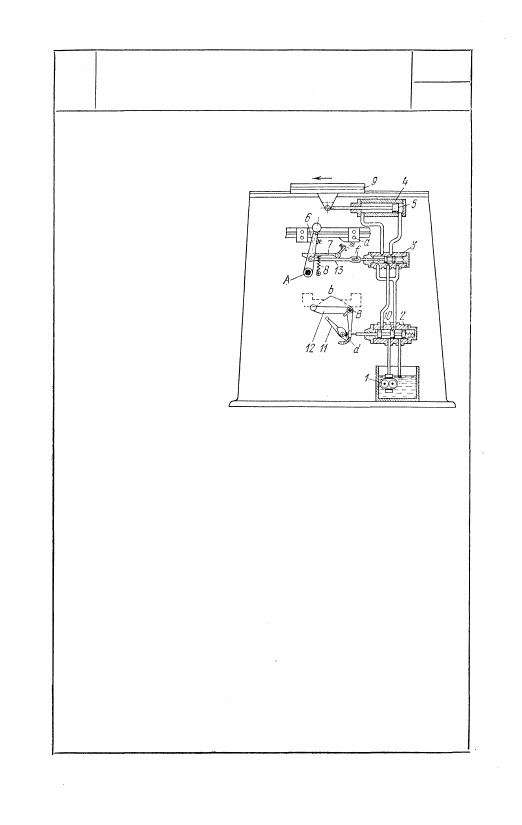

Насос 1 подает жид-

кость через дроссель 2

и золотник 3 в правую

полость цилиндра 4. При

этом поршень 5 и свя-

занный с ним стол стан-

ка 9 перемещаются вле-

во. Из левой полости ци-

линдра жидкость уда-

ляется через золотник 3

и дроссель 2 в бак. В

конце хода стола свя-

занный с ним палец а

перемещает рычаг ре-

верса 6, вращающегося

вокруг неподвижной оси

А, и тягу 13, с пазом f

которой зацепляется пор-

шень золотника 3. Благодаря наличию паза рычаг в начале

своего поворота не перемещает золотник 3, а поворачивает

только своим призматическим выступом рычаг 7. Рычаг 6,

переходя вершиной своей призмы вершину призмы рычага 7,

перебрасывается влево под действием пружины 8, перемещая

золотник 3 также влево. Жидкость поступает в этом случае

в левую полость рабочего цилиндра 4, перемещая поршень 5

вправо. Количество жидкости, проходящей через дроссель

2, регулируется посредством поршня 10, который отжимается

пружиной до упора головки d золотника в кулачок, жестко

связанный с рычагом 11. Последний служит для установки

скорости стола. Поршень 10 дросселирует жидкость на линии

нагнетания и на выходной линии. Поворотом рычага 11 мож-

но изменять величину проходного сечения. В конце хода сто-

ла кулачки b набегают на ролик двуплечего рычага 12, вра-

щающегося вокруг неподвижной оси В, и перемещают пор-

шень 10 вправо, уменьшая этим скорость движения стола в

конце хода, что обеспечивает плавное переключение золот-

ника.

679

4275

МЕХАНИЗМ ГИДРОПРИВОДА

КОПИРОВАЛЬНОГО УСТРОЙСТВА

СГП

Пр

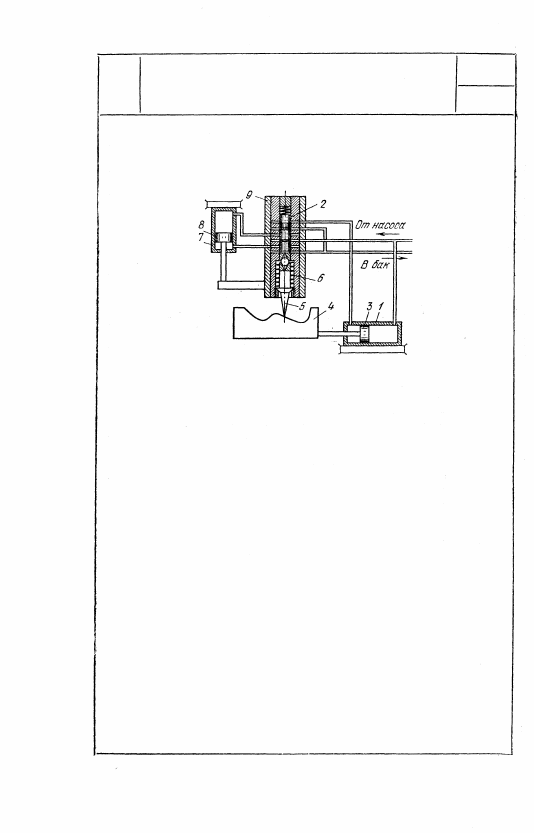

Жидкость под давлением подается в пра-

вую полость цилиндра 1 и к золотнику 2.

Поршень 3 с копиром 4 перемещается под

воздействием жидкости влево. Жидкость из

левой полости цилиндра удаляется через

золотник 2 в бак. При перемещении копи-

ра 4 перемещается щуп 5, прижимаемый

к копиру пружиной 6. При подъеме щуп 5

поднимет золотник 2. При этом жидкость

из золотника подается в нижнюю полость

неподвижного цилиндра 7, перемещая вверх

поршень 8 и соединенную с ним втулку 9,

а также инструмент, не изображенный на

рисунке, до тех пор, пока золотник 2 не пе-

рекроет отверстий втулки и не прекратит

доступ жидкости в цилиндр 7. Жидкость

из верхней полости удаляется через золот-

ник в бак. При опускании щупа 5, под дей-

ствием пружины 6, поршень 8 с инструмен-

том движется вниз; таким образом, инстру-

мент движется по кривой, подобной про-

филю копира.
