Механизмы в современной технике (Артоболевский) - часть 742

4143

Р Ы Ч А Ж Н Ы Й М Е Х А Н И З М

МАНОМЕТРИЧЕСКОГО ТЕРМОМЕТРА

С  Т Е М П Е Р А Т У Р Н О Й  К О М П Е Н С А Ц И Е Й

УГП

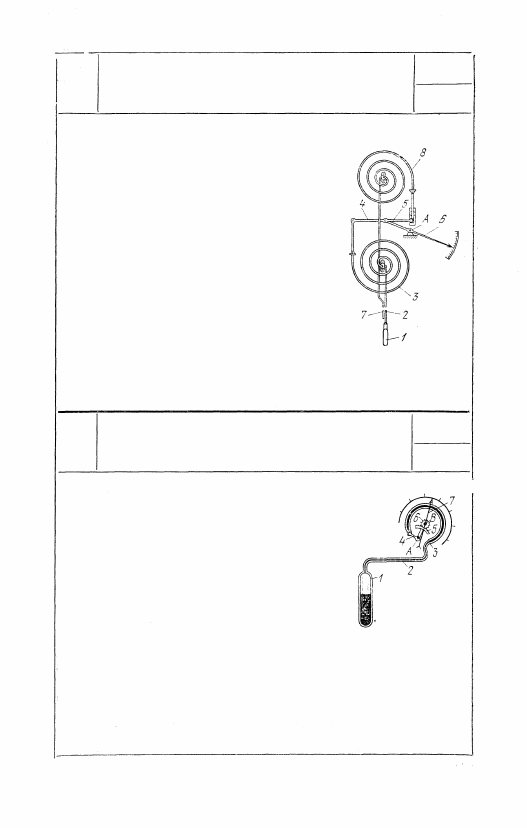

При изменении температуры термобаллона

1, заполненного жидкостью и погруженно-

го в измеряемую среду, изменяется давле-

ние в капиллярной трубке 2, соединяющей

термобаллон с трубчатой  п р у ж и н о й 3, и в

самой трубчатой пружине Последняя, за-

к р у ч и в а я с ь или раскручиваясь, вращает

посредством тяги 4 стрелку 6 вокруг непо-

движной оси A. Для компенсации влияния

температуры окружающей среды применя-

ется специальное устройство, состоящее из

компенсационного капилляра 7 той же дли-

ны, что и основной, и вспомогательной

спиральной пружины 8 с той же характе-

ристикой, что основная пружина 3. Эта

п р у ж и н а действует на стрелку 6 посредст-

вом тяги 5 в направлении, противополож-

ном действию пружины 3, и тем самым исключает влияние

температуры окружающей среды на показания прибора.

4144

З У Б Ч А Т О - Р Ы Ч А Ж Н Ы Й МЕХАНИЗМ

Г И Д Р А В Л И Ч Е С К О Г О АЭРОТЕРМОМЕТРА

УГП

Приемник 1, заполненный до половины

объема легкокипящей жидкостью, соединя-

ется посредством трубопровода 2 с мано-

метрической трубкой 3. Весь трубопровод

и манометрическая трубка заполняется спе-

циальной жидкостью, которая должна

иметь вязкость, исключающую возможность

вытекания ее из трубопровода. При изме-

нении температуры приемника соответст-

венно изменяется давление насыщенного

пара жидкости, заключенной в нем. Это

давление передается вязкой жидкости, наполняющей мано-

метрическую трубку 3. Под давлением жидкости трубка де-

формируется, перемещение ее свободного конца передается

посредством звена 4 и зубчатого сектора 5, вращающегося

вокруг неподвижной оси A, зубчатому колесу 6 и жестко

соединенной с ним стрелке 7, вращающимся вокруг неподвиж-

ной оси В.

573

И

И

4145

ШАРНИРНО-РЫЧАЖНЫЙ

МЕХАНИЗМ ПНЕВМАТИЧЕСКОГО

ЦЕНТРОБЕЖНОГО ТАХОМЕТРА

УГП

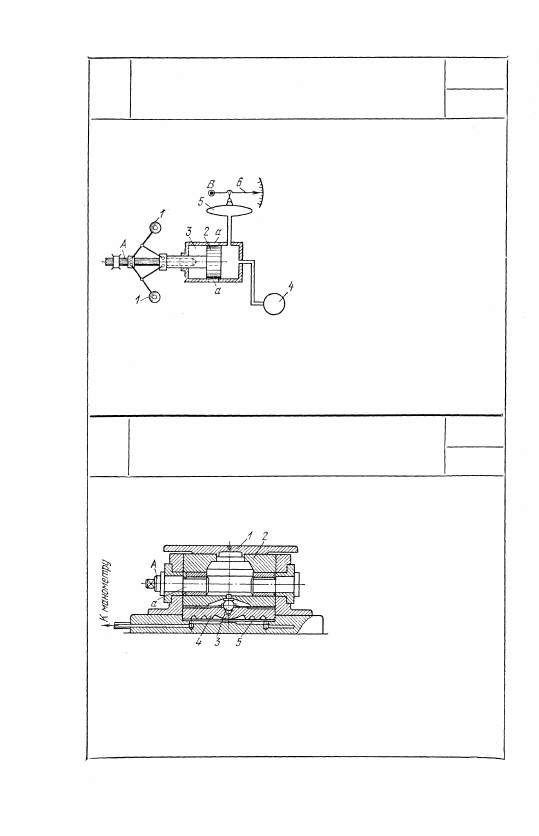

Валу A тахометра сообщается

вращение от испытуемого ва-

ла. Центробежная сила грузов

1 заставляет поршень 2 пере-

мещаться в цилиндре 3, запол-

ненном сжатым воздухом. Воз-

дух нагнетается насосом 4. Чем

больше угловая скорость ис-

пытуемого вала, тем больше

открыты отверстия а цилиндра

3 и тем меньше, следователь-

но, давление внутри маномет-

рической трубки 5. Таким образом, всякое изменение угловой

скорости испытуемого вала отмечается на шкале стрелкой 6,

вращающейся вокруг неподвижной оси В.

4146

МЕХАНИЗМ

ГИДРАВЛИЧЕСКИХ ВЕСОВ
С УПРУГОЙ ДИАФРАГМОЙ

УГП

574

И

Платформа 1, на кото-

рую действует вес изме-

ряемого объекта, опира-

ется на поршень 2, в

свою очередь опираю-

щийся на шарик 3 мес-

дозы. Давление на ша-

рик передается через де-

таль 4 и диафрагму 5

на жидкость. Давление жидкости, пропорциональное весу

объекта, измеряется манометром. Включение и выключение

прибора производится поворотом вала A, несущего эксцент-

риковые выступы а.

И

4147

МЕХАНИЗМ ТЯГОВОГО

ГИДРАВЛИЧЕСКОГО ДИНАМОГРАФА

УГП

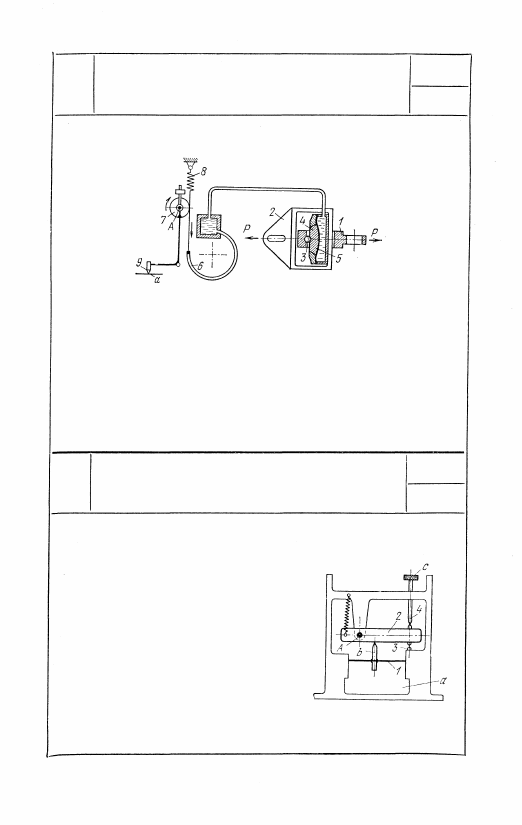

Сила растяжения Р при помощи скоб 1 и 2 и шарика 3 воз-

действует на поршень 4 месдозы. Последний через диафраг-

му 5 оказывает давление на жидкость. Давление жидкости

передается внутрь манометрической трубки 6, заставляя ее

распрямиться. Свободный конец трубки 6 посредством гиб-

кого звена, перекинутого через ролик 7, вращающийся вокруг

неподвижной оси A, присоединен к пружине 8. Запись измеря-

емых сил производится пером 9, жестко связанным с роли-

ком 7, на диаграммной ленте а.

4148

МЕХАНИЗМ

О Г Р А Н И Ч И Т Е Л Я  Д А В Л Е Н И Я

С УПРУГОЙ МЕМБРАНОЙ

УГП

При понижении или повышении дав-

ления воздуха в камере а мембрана

1 с укрепленным в ней штифтом b

действует на контактный рычаг 2,

вращающийся вокруг неподвижной

оси A, замыкающийся с нижним 3

или верхним контактом 4. Установка

контактов на нужную величину дав-

ления производится установочными

винтами с. Контакты 3 и 4 связаны

с электропневматическим устройст-

вом, регулирующим давление газа.

575

И

И

4149

МЕХАНИЗМ УСТАНОВКИ ПУСТЫГИНА

ДЛЯ ИССЛЕДОВАНИЯ ПРОЦЕССА

ПРЕССОВАНИЯ СЕНА

УГП

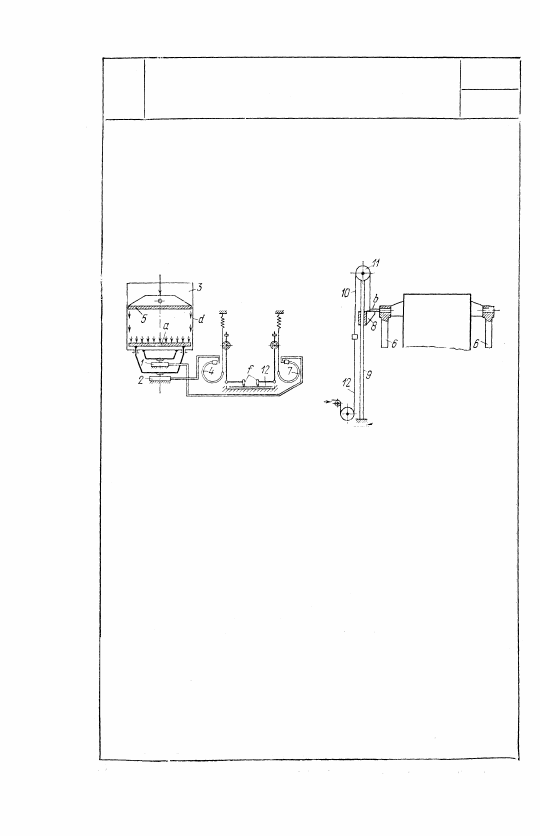

Месдоза 1 воспринимает усилие, действующее на дно а

прессовальной камеры 3, а другая месдоза 2 воспринима-

ет усилие трения, возникающее между перемещающейся

массой сена и стенками прессовальной камеры 3. Во вре-

мя прессования сена при перемещении поршня 5, осуще-

ствляемом шатунами 6, присоединенные к месдозам мано-

метрические трубки 4 и 7 деформируются. Деформация

трубок передается на перья f, пишущие на диаграммной

ленте. Перемещение поршня вызывает посредством паль-

ца b перемещение ползуна 8 вдоль направляющей колон-

ны 9. При этом гибкое звене 10, огибающее ролик 11,

перемещает прикрепленную к нему диаграммную ленту 12.

576

И
