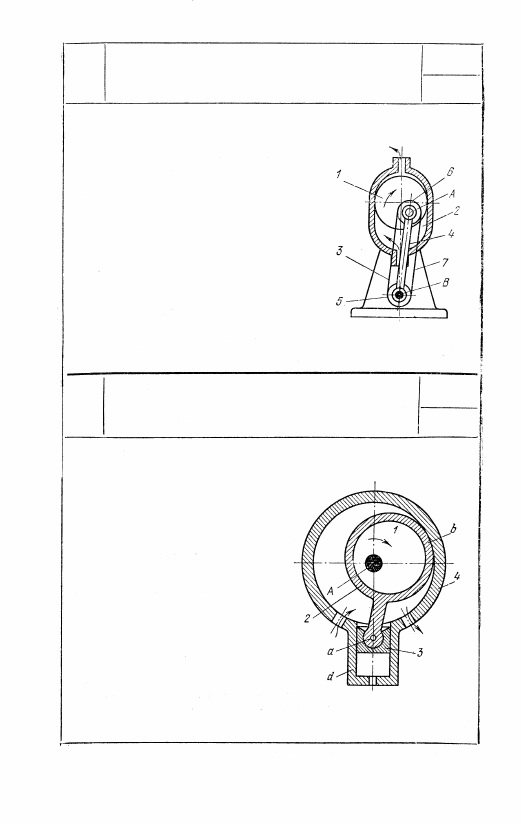

3946

Р Ы Ч А Ж Н Ы Й МЕХАНИЗМ НАСОСА

С ЭКСЦЕНТРИКОМ В РАМКЕ

РГП

ЛП

Круглый эксцентрик 1 входит во

вращательную пару А с коромыслом

4, имеющим качательное движение

вокруг неподвижной оси В. Шкив 5

вращается вокруг оси В и гибким

звеном 7 приводит во вращение рав-

ный шкив 6, жестко связанный с экс-

центриком 1. При вращении эксцент-

рика 1 последний перемещается в ка-

мере 2 насоса, действуя, как пор-

шень.

3947

КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ

РОТОРНОГО НАСОСА

РГП

ЛП

Круглый эксцентрик 1 вращается

вокруг неподвижной оси А и вхо-

дит во вращательную пару с ша-

туном 2, кольцо b которого ох-

ватывает эксцентрик 1. Шатун 2

имеет головку а, входящую во

вращательную пару с ползуном

3, скользящим в неподвижных на-

правляющих d. При вращении экс-

центрика 1 кольцо b перекатыва-

ется со скольжением по корпусу

4, перемещая жидкость в направ-

л е н и и , указанном стрелками.

429

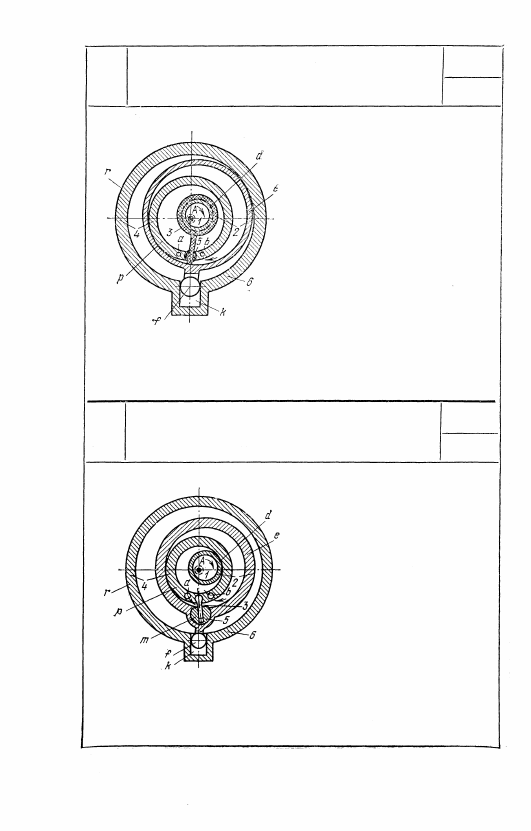

3948

КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ

РОТОРНОГО НАСОСА

РГП

лп

Круглый эксцентрик 1 враща-

ется вокруг неподвижной оси

А и входит во вращательную

пару с цилиндром d, принад-

лежащим звену 2. С цилинд-

ром d жестко связан соосный

цилиндр е, оканчивающийся

головкой f, скользящей в не-

подвижных направляющих k.

При вращении эксцентрика 1

цилиндр е перекатывается со

скольжением по цилиндрам р

и r, принадлежащим корпусу

4, образуя полость всасывания

и полость нагнетания, разделя-

емые звеном 3, входящим во

вращательную пару с цилиндром d и скользящим в сухаре 5,

входящем во вращательную пару с неподвижным цилиндром

р. Жидкость входит и выходит через отверстия а и b.

3949

КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ

РОТОРНОГО НАСОСА

РГП

ЛП

Круглый эксцентрик 1 враща-

ется вокруг неподвижной оси

A и входит во вращательную

пару с цилиндром d, принад-

лежащим звену 2. С цилинд-

ром d жестко связан соосный

цилиндр е, оканчивающийся го-

ловкой f, скользящей в непо-

движных направляющих k.

При вращении эксцентрика 1

цилиндры d и е перекатывают-

ся со скольжением по цилинд-

рам  р и r , принадлежащим

корпусу 4, образуя полость

всасывания и полость нагнета-

ния, разделяемые звеном 3, хвостовик т которого скользит

в сухаре 5, входящем во вращательную пару с цилиндром е.

Жидкость входит и выходит через отверстия а и b.

430

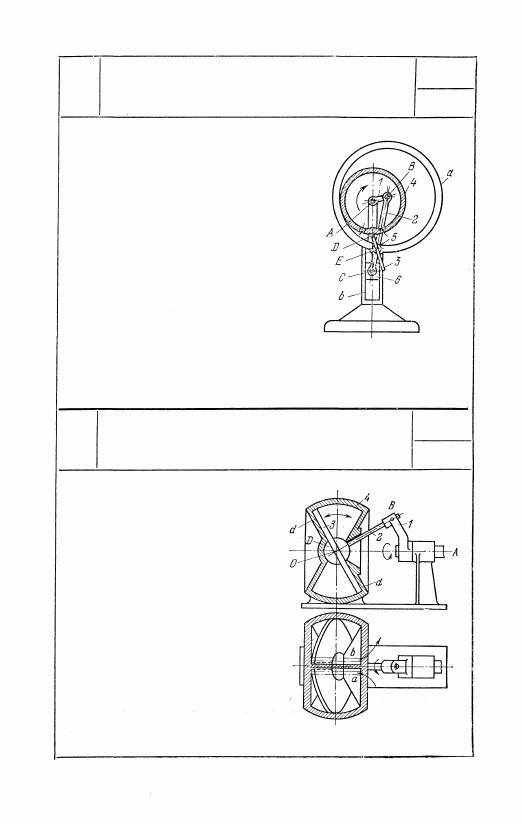

3950

КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ

РОТОРНОГО НАСОСА

РГП

лп

Кривошип 1 вращается вокруг непо-

движной оси А и входит во враща-

тельную пару В с шатуном 2, жестко

связанным с круглым цилиндром а.

Шатун 2 входит во вращательную

пару С с ползуном 6, двигающимся

возвратно-поступательно в неподвиж-

ных направляющих b. При враще-

нии кривошипа 1 цилиндр а своей

внутренней поверхностью скользит и

обкатывается вокруг внешней поверх-

ности неподвижного цилиндра 4, об-

разуя полость всасывания и полость

нагнетания, которые разделяются

звеном 3, вращающимся вокруг не-

подвижной оси D и скользящим в

сухаре 5, входящем во вращательную пару Е с шатуном 2.

Жидкость перемещается в направлении, указанном стрелками.

3951

С Ф Е Р И Ч Е С К И Й МЕХАНИЗМ НАСОСА

С КАЧАЮЩЕЙСЯ ШАЙБОЙ

РГП

ЛП

Кривошип 1 вращается вокруг не-

подвижной оси А и входит во вра-

щательную пару В, ось которой

пересекается с осью А в точке О,

со звеном 2, имеющим шаровую

опору D. Шайба 3, закрепленная

перпендикулярно к оси шатуна 2,

обкатывает два неподвижных ко-

нуса d, принадлежащих кожуху 4,

При вращении кривошипа 1 меж-

ду шайбой и корпусом образуют-

ся две полости: нагнетательная и

всасывающая. Впуск и выпуск,

жидкости производится через ка-

налы а и b.

431

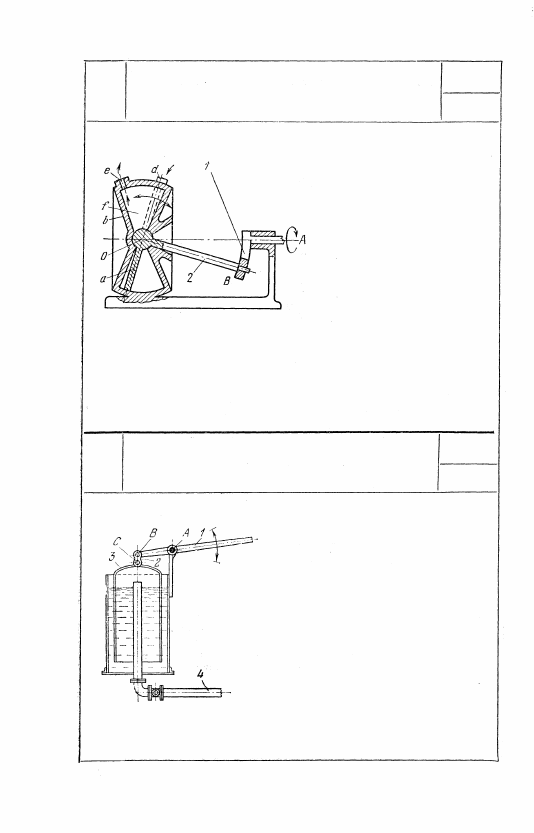

3932

СФЕРИЧЕСКИЙ МЕХАНИЗМ НАСОСА

С КАЧАЮЩЕЙСЯ ШАЙБОЙ

С РАЗДЕЛЯЮЩЕЙ ПЕРЕГОРОДКОЙ

РГП

ЛП

Кривошип 1 вращается во-

круг неподвижной оси А и

входит во вращательную

пару В, ось которой пере-

секается с осью А в точке

О, со звеном 2, имеющим

шайбу а, которая при вра-

щении кривошипа 1 обка-

тывает неподвижный ко-

нус b с вершиной в точ-

ке О. При вращении кри-

вошипа 1 качающаяся шай-

ба а перемещает жидкость в полости насоса от всасываю-

щего отверстия d к нагнетательному отверстию е. Полость

насоса разделена перегородкой f, расположенной в плоскости

чертежа.

3953

Р Ы Ч А Ж Н Ы Й МЕХАНИЗМ ВОЗДУХОДУВКИ

ГАЗГОЛЬДЕРНОГО ТИПА

РГП

ЛП

Рычаг 1 вращается вокруг непо-

движной оси А. Звено 2 входит

во вращательные пары В и С с

рычагом 1 и колоколом 3. При

качании рычага 1 вокруг непо-

движной оси А под колоколом 3

происходит попеременно уменьше-

ние и увеличение давления, что

используется для нагнетания воз-

духа в трубопровод 4.
