Механизмы в современной технике (Артоболевский) - часть 703





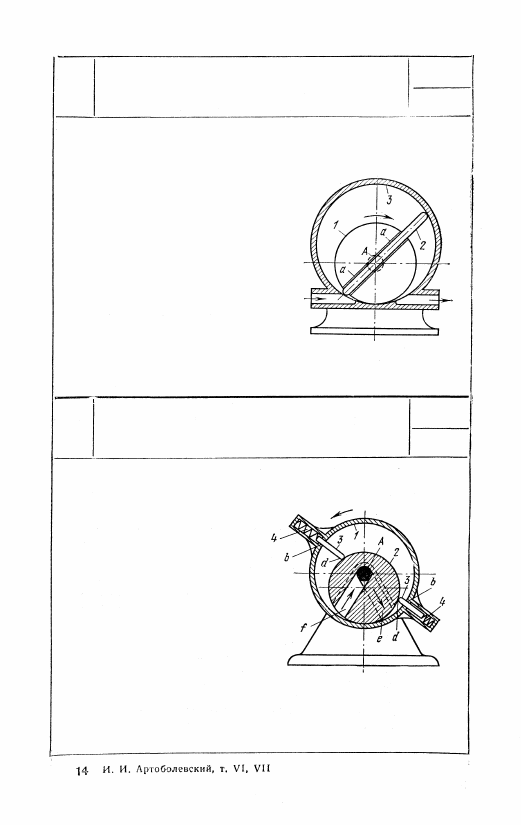

3922

КУЛИСНЫЙ МЕХАНИЗМ РОТОРНОГО

ЛОПАСТНОГО НАСОСА

С КАРДИОИДНОЙ КАМЕРОЙ

РГП

ЛП

Круглый ротор 1 вращается вокруг

неподвижной оси A и имеет диамет-

ральную прорезь а, в которой сколь-

зит лопасть 2, Профиль камеры 3

насоса выполнен по кардиоиде с по-

люсом в точке A. При вращении ро-

тора 1 лопасть 2 скользит по корпу-

су, перекачивая жидкость в направ-

лении, указанном стрелками.

3923

К У Л И С Н Ы Й МЕХАНИЗМ РОТОРНОГО

ЛОПАСТНОГО НАСОСА

С ВРАЩАЮЩИМСЯ КОРПУСОМ

РГП

ЛП

Корпус 1 вращается вокруг не-

подвижной оси А и имеет на-

правляющие b, в которых

скользят лопасти 3, прижатые

п р у ж и н а м и 4. Своими концами

d лопасти 3 скользят по круг-

лому неподвижному ротору 2,

геометрическая ось которого

расположена эксцентрично от-

носительно оси А. При враще-

нии корпуса 1 жидкость пере-

мещается по каналам е и f в

направлении, указанном стрел-

к а м и .

417

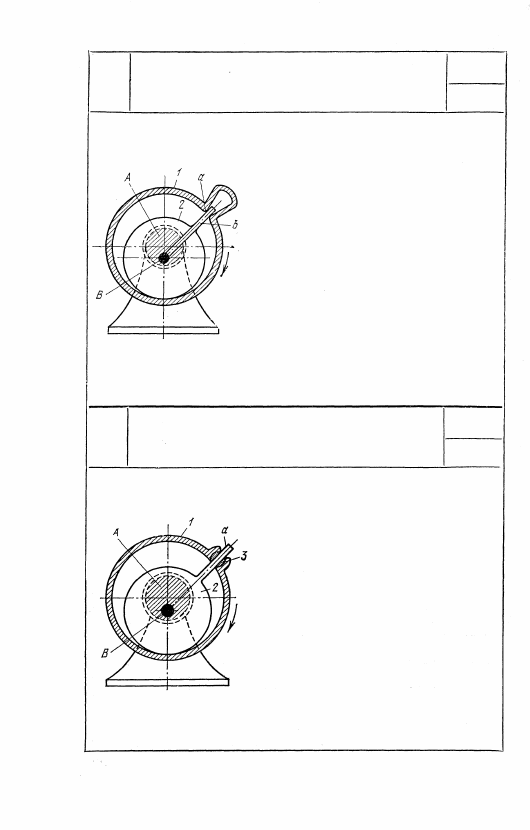

3924

КУЛИСНЫЙ МЕХАНИЗМ

РОТОРНОГО НАСОСА

С ВРАЩАЮЩИМСЯ КОРПУСОМ

РГП

ЛП

Корпус 1 насоса вращается вокруг

неподвижной оси A и перекатывает-

ся со скольжением по цилиндру 2,

вращающемуся вокруг неподвижной

оси В. Лопасть b цилиндра 2 сколь-

зит в угловых направляющих а, при-

надлежащих корпусу 1. При враще-

нии корпуса 1 жидкость перемеща-

ется в направлении, указанном стрел-

кой. Каналы для входа и выхода

жидкости на рисунке не показаны.

3925

КУЛИСНЫЙ МЕХАНИЗМ

РОТОРНОГО НАСОСА

С ВРАЩАЮЩИМСЯ КОРПУСОМ

РГП

ЛП

Корпус 1 насоса вращается вокруг

неподвижной оси А и перекатывает-

ся со скольжением по цилиндру 2,

вращающемуся вокруг неподвижной

оси В. Лопасть а цилиндра 2 сколь-

зит в сухаре 3, входящем во враща-

тельную пару с корпусом 1. При вра-

щении корпуса 1 жидкость переме-

щается в направлении, указанном

стрелкой. Каналы для входа и вы-

хода жидкости на рисунке не пока-

заны.

418

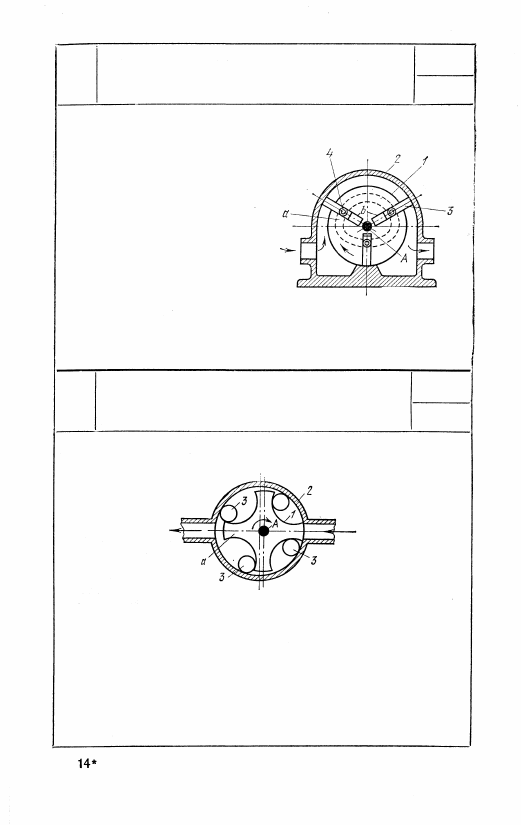

3926

КУЛИСНО-КУЛАЧКОВЫЙ МЕХАНИЗМ

РОТОРНОГО ЛОПАСТНОГО НАСОСА

РГП

ЛП

Ротор 1, имеющий три симмет-

рично расположенные ради-

альные направляющие b, вра-

щается вокруг неподвижной

оси А. Лопасти 3, скользящие

в направляющих b, имеют ро-

лики 4, перекатывающиеся в

криволинейном профилирован-

ном пазу а, принадлежащем

корпусу 2 насоса. При враще-

нии ротора 1 жидкость пере-

мещается в направлении, ука-

занном стрелками.

3927

МЕХАНИЗМ РОТОРНОГО

ЛОПАСТНОГО НАСОСА

СО СВОБОДНЫМИ ЦИЛИНДРАМИ

РГП

ЛП

Ротор 1, имеющий четыре лопасти а, вращается вокруг экс-

центрично расположенной относительно оси корпуса 2 непо-

движной оси A. Цилиндры 3 могут свободно перекатываться

и скользить по корпусу 2 и лопастям а. При вращении ро-

тора 1 цилиндры 3 постоянно прижимаются к стенкам кор-

пуса 2 под действием центробежных сил, обеспечивая необ-

ходимое уплотнение между ротором и корпусом.

419

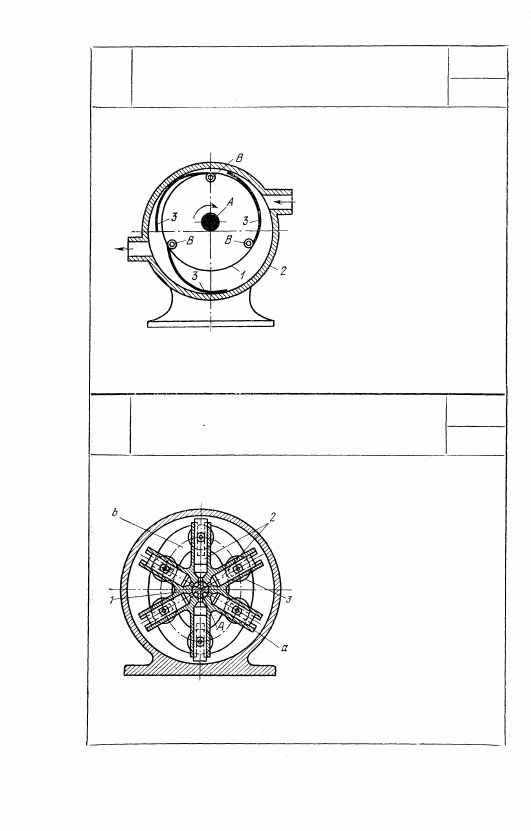

3928

РЫЧАЖНЫЙ МЕХАНИЗМ

РОТОРНОГО НАСОСА

С УПРУГИМИ ЛОПАСТЯМИ

РГП

лп

Круглый ротор 1 вращается

вокруг эксцентрично располо-

женной относительно геомет-

рической оси корпуса 2 непо-

движной оси А. Упругие ло-

пасти 3 вращаются вокруг осей

В. При вращении ротора 1 ло-

пасти 3 прижимаются к корпу-

су 2 и перемещают жидкость

в направлении, указанном

стрелками.

3929

КУЛИСНО-КУЛАЧКОВЫЙ МЕХАНИЗМ

ПОРШНЕВОГО НАСОСА

РГП

ЛП

Блок 1 состоит из шести сим-

метрично расположенных ци-

линдров а и вращается вокруг

неподвижной оси А. В цилинд-

рах а двигаются поршни 2,

имеющие ролики 3, перекаты-

вающиеся по неподвижному

криволинейному профилиро-

ванному пазу b. При вращении

блока 1 поршни 2 получают

возвратно-поступательное дви-

жение относительно цилинд-

ров, используемых для нагне-

тания жидкости или газа.

420
