1. МЕХАНИЗМЫ РОТОРНЫХ ЛОПАСТНЫХ

И ПОРШНЕВЫХ НАСОСОВ

(3890—3956)

3890

РЫЧАЖНЫЙ МЕХАНИЗМ РОТОРНОГО

ДВУХЛОПАСТНОГО НАСОСА

РГП

ЛП

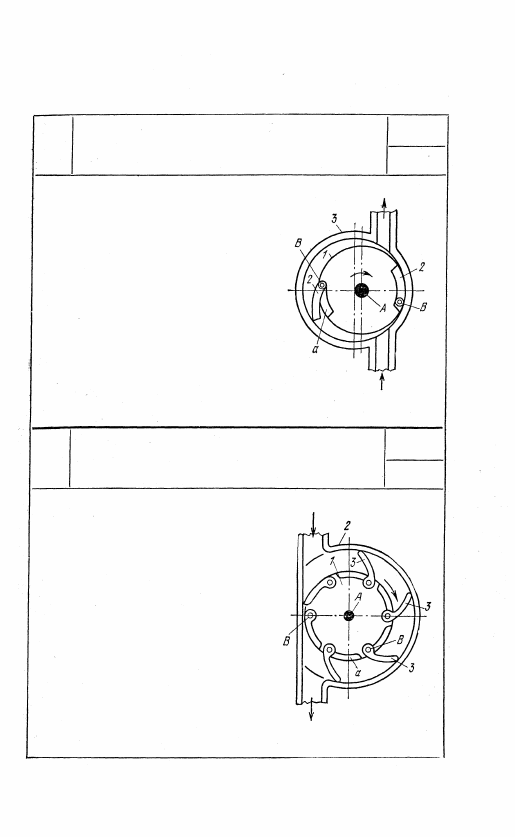

Круглый ротор 1 вращается вокруг

эксцентрично расположенной относи-

тельно геометрической оси корпуса 3

неподвижной оси А. Лопасти 2 вра-

щаются вокруг осей В. При враще-

нии ротора лопасти 2 прижимаются

к корпусу под действием центробеж-

ной силы и перемещают жидкость в

направлении, указанном стрелками.

Лопасти 2 убираются в вырезы а

ротора 1.

3891

РЫЧАЖНЫЙ МЕХАНИЗМ РОТОРНОГО

ШЕСТИЛОПАСТНОГО НАСОСА

РГП

ЛП

Круглый ротор 1 вращается вокруг

неподвижной оси A; совпадающей с

геометрической осью корпуса 2. Ло-

пасти 3 вращаются вокруг осей В.

При вращении ротора 1 лопасти 3

прижимаются к корпусу под дейст-

вием центробежной силы или пру-

жин (не показанных на чертеже) и

перемещают жидкость в направле-

нии, указанном стрелками. Лопасти

3 убираются в вырезы а ротора 1.

401

3892

РЫЧАЖНЫЙ МЕХАНИЗМ РОТОРНОГО

ЛОПАСТНОГО НАСОСА С БОЛЬШИМ

УГЛОМ ПОВОРОТА ЛОПАСТЕЙ

РГП

ЛП

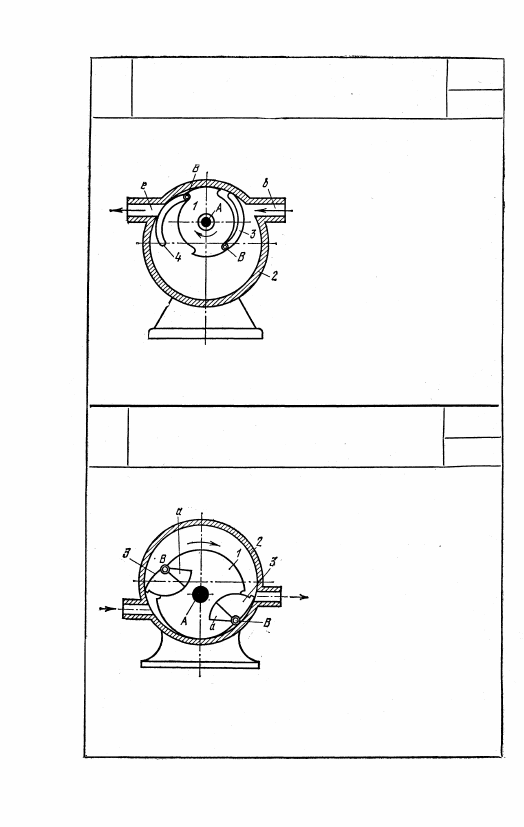

Фасонный ротор 1 враща-

ется вокруг эксцентрично

расположенной относитель-

но геометрической оси кор-

пуса 2 неподвижной оси А.

Лопасти 3 и 4 вращаются

вокруг осей В. При враще-

нии ротора 1 лопасти 3 и 4

под действием центробеж-

ных сил прижимаются к

корпусу 2 насоса. В поло-

жении, показанном на ри-

сунке, жидкость засасыва-

ется по трубе b при закры-

вании лопастью 4 трубы е,

после чего роли лопастей меняются.

3893

РЫЧАЖНЫЙ МЕХАНИЗМ РОТОРНОГО

ЛОПАСТНОГО НАСОСА

С СЕКТОРНЫМИ ЛОПАСТЯМИ

РГП

ЛП

Круглый ротор 1 вращает-

ся вокруг эксцентрично рас-

положенной относительно

геометрической оси корпу-

са 2 неподвижной оси А.

Лопасти 3, имеющие форму

круговых секторов, враща-

ются вокруг осей В. При

вращении ротора 1 жидкость

перемещается лопастями 3

в направлении, указанном

стрелками. Лопасти прижи-

маются к корпусу 2 под действием центробежной силы и уби-

раются в вырезы а ротора 1.

402

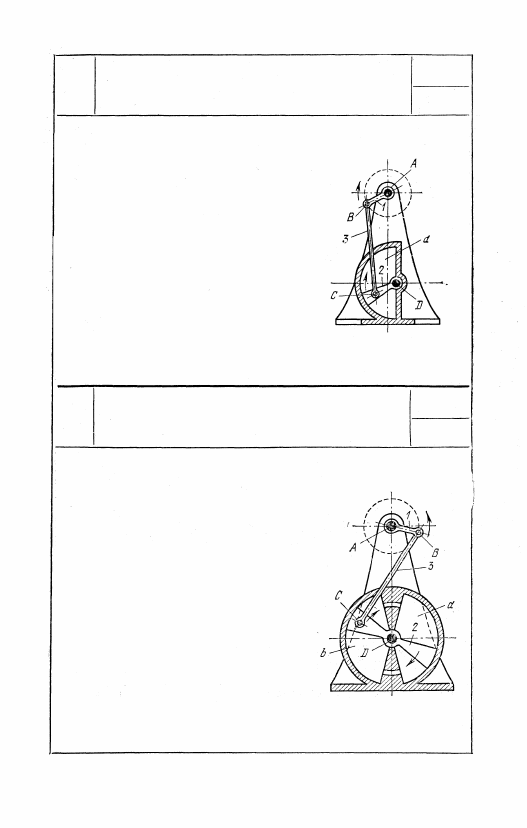

Кривошип 1 вращается вокруг непо-

движной оси А. Двухстворчатая лопасть

2 совершает качательное движение во-

круг неподвижной оси D. Шатун 3 вхо-

дит во вращательные пары В и С с

кривошипом 1 и лопастью 2. Насос име-

ет две камеры а и b. При вращении

кривошипа 1 лопасть 2 перемещает,

жидкость в направлении, указанном

стрелками, и обеспечивает отделение по-

лостей всасывания и нагнетания, связан-

ных с камерами а и b.

403

3895

Ш А Р Н И Р Н О - Р Ы Ч А Ж Н Ы Й  М Е Х А Н И З М

ДВУХКАМЕРНОГО ЛОПАСТНОГО НАСОСА

РГП

ЛП

Кривошип 1 вращается вокруг непо-

движной оси А. Лопасть 2 совершает

качательное движение вокруг неподвиж-

ной оси D. Шатун 3 входит во враща-

тельные пары В и С с кривошипом 1

и лопастью 2. Насос имеет одну камеру

а. При вращении кривошипа 1 лопасть

2 перемещает жидкость в направлении,

указанном стрелкой, и обеспечивает от-

деление полости всасывания от полости

нагнетания.

3894

ШАРНИРНО-РЫЧАЖНЫЙ  М Е Х А Н И З М

ОДНОКАМЕРНОГО ЛОПАСТНОГО

НАСОСА

РГП

ЛП

404

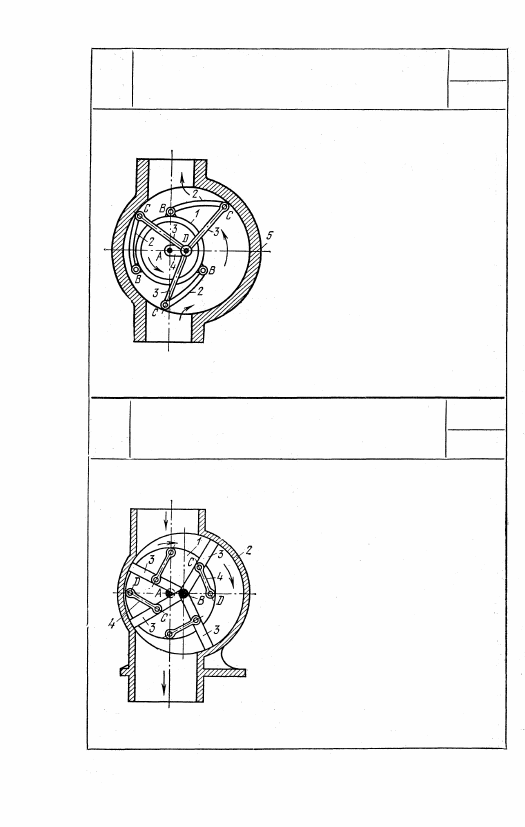

Круглый ротор 1 вращается во-

круг эксцентрично расположен-

ной относительно геометрической

оси корпуса 2 неподвижной оси

А. Четыре лопасти 3 вращаются

вокруг неподвижной оси В. Звенья

4 входят во вращательные пары

С и D с лопастями 3 и ротором 1.

3897

ШАРНИРНО-РЫЧАЖНЫЙ МЕХАНИЗМ

РОТОРНОГО ЧЕТЫРЕХЛОПАСТНОГО

НАСОСА

РГП

ЛП

3896

ШАРНИРНО-РЫЧАЖНЫЙ МЕХАНИЗМ

РОТОРНОГО ТРЕХЛОПАСТНОГО НАСОСА

С  К Р И В О Л И Н Е Й Н Ы М И ЛОПАСТЯМИ

РГП

ЛП

Круглый ротор 1 вращается во-

круг эксцентрично расположенной

относительно геометрической оси

корпуса 5 неподвижной оси А.

Три лопасти 3 вращаются вокруг

неподвижной оси D. Звенья 2

входят во вращательные пары В

и С с ротором 1 и лопастями 3.

При вращении ротора 1 лопа-сти

3 перемещают жидкость в нап-

равлении, указанном стрелками,

скользя своими концами С по кор-

пусу 5 насоса.
