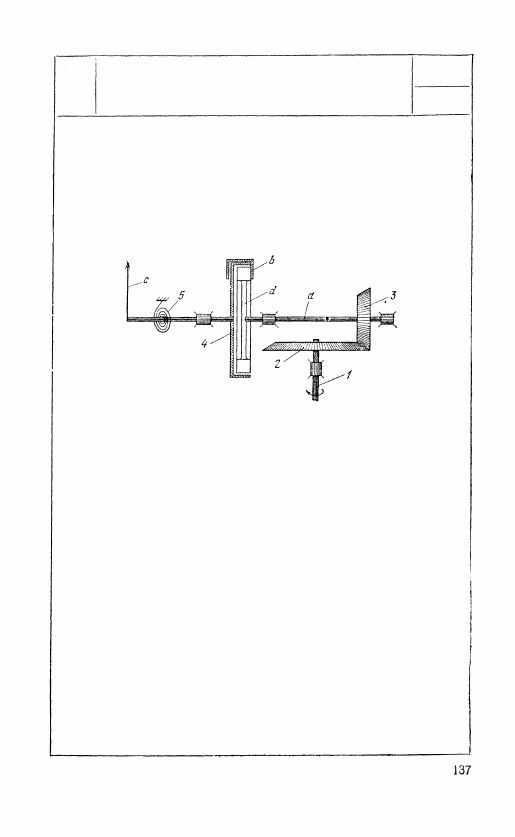

3561

З У Б Ч А Т Ы Й  М Е Х А Н И З М

М А Г Н И Т Н О Г О ТАХОМЕТРА

ЗЭ

И

Вращение вала 1 тахометра при помощи ко-

нических зубчатых колес 2 и 3 передается ва-

лу а с жестко закрепленным на нем магни-

том d. У полюса к магниту присоединена же-

лезная деталь b, вращающаяся вместе с маг-

нитом. Деталь b служит для направления по-

тока силовых линий сквозь алюминиевый ста-

канчик 4. При асинхронном (относительно

стаканчика) вращении магнита в стенке ста-

канчика возникают токи Фуко, создающие по-

ле, взаимодействующее с полем магнита,

вследствие чего стаканчик 4 вращается в сто-

рону движения магнита, поворачивая стрелку

с тахометра. Пружина 5 возвращает стрелку

в исходное положение.

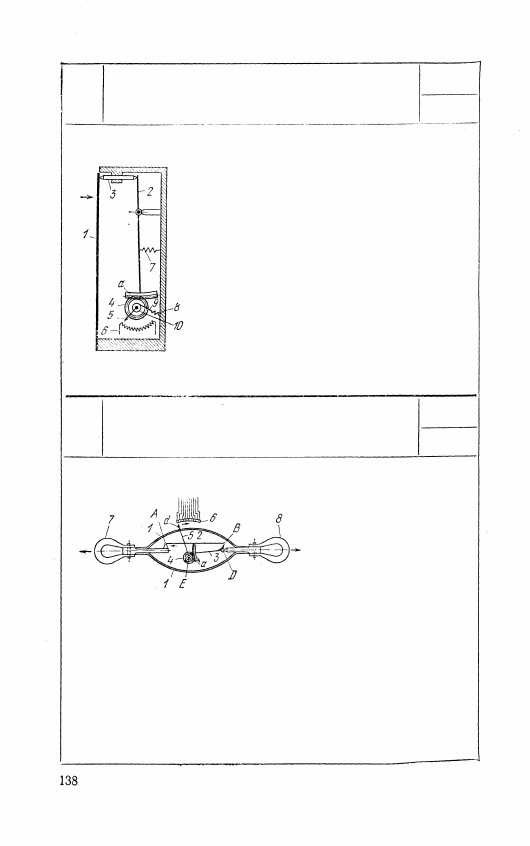

3562

ЗУБЧАТО-РЫЧАЖНЫЙ

МЕХАНИЗМ ДИНАМОМЕТРА

ЗЭ

И

При увеличении давления, действующего

на плоскую пружину 1, последняя посред-

ством призмы 3 поворачивает рычаг 2. На

конце рычага 2 укреплена зубчатая рейка

а, входящая в зацепление с зубчатым ко-

лесом 4, на оси которого закреплена пол-

зушка 5 реостата 6. Рычаг 2 прижимается

к призме 3 пружиной 7. Для устранения

люфта в зацеплении зубчатого колеса 4

с рейкой а служит пружина 8 с лентой

9, перекинутой через ролик 10, укрепленный

на оси зубчатого колеса 4. По изменению

сопротивления реостата можно судить о

величине усилия, действующего на пружи-

ну 1.

3563

ЗУБЧАТО-РЫЧАЖНЫЙ МЕХАНИЗМ

ЭЛЕКТРОКОНТАКТНОГО

ТЯГОВОГО ДИНАМОМЕТРА

ЗЭ

И

Измеряемое усилие при-

ложено к тягам 7 и 8,

соединенным пружиной 1.

Перемещение тяг 7 и 8

посредством увеличива-

ющего ход рычажно-зуб-.

чатого механизма, состоящего из тяги 2, входящей во вра-

щательные пары А и В с тягой 7 и двуплечим рычагом 3,

вращающимся вокруг неподвижной оси D, и посредством

зубчатого сектора а и вращающегося вокруг неподвижной

оси Е зубчатого колеса 4 преобразуется в перемещение ры-

чага 5, скользящего концом d по набору контактных, изоли-

рованных друг от друга пластин 6. Пластины 6 соединены

с электроизмерительным прибором, который фиксирует вели-

чину измеряемого усилия. Рычаг 5 жестко укреплен на оси

зубчатого колеса 4.

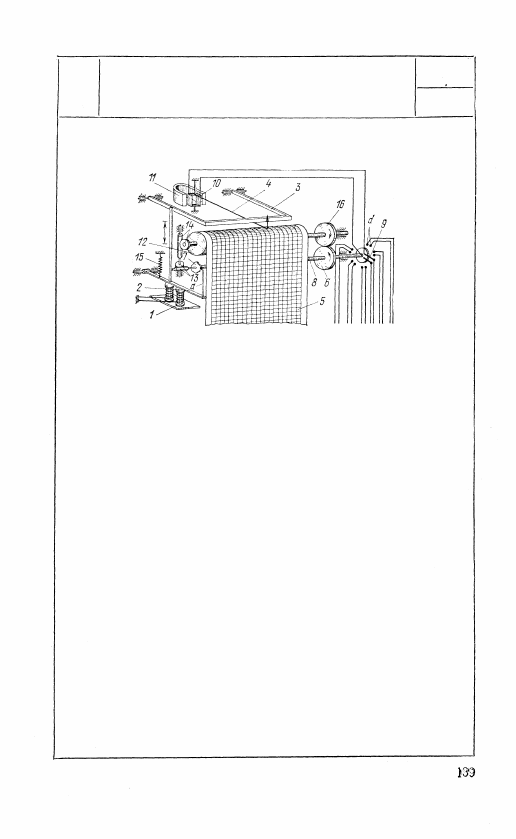

3564

ЗУБЧАТЫЙ САМОЗАПИСЫВАЮЩИЙ

ШЕСТИКРАСОЧНЫЙ МЕХАНИЗМ

С ПАДАЮЩЕЙ ДУЖКОЙ

ЗЭ

И

Механизм применяется в тех случаях, когда измеряемая

величина изменяется слишком медленно или когда же-

лательно вести одновременную запись нескольких изме-

ряемых величин на одной ленте. Через определенные

промежутки времени часовой механизм, не показанный

на рисунке, включает электрический ток в обмотке

электромагнита 1. Якорь 2, притягиваясь к электромаг-

ниту, опускает дужку 3, которая прижимает стрелку 4

к бумаге 5 и пропитанной красками прокладке, лежа-

щей под бумагой. При выключении электрического тока

в обмотке электромагнита 1 якорь 2 под действием пру-

жины 15 отходит от электромагнита 1. Дужка 3 при

этом поднимается и освобождает стрелку 4, которая по-

лучает возможность установиться в новое положение.

Установка стрелки 4 в новое положение происходит сле-

дующим образом. В то время, когда якорь 2 отходит от

электромагнита 1, собачка а, укрепленная на якоре 2,

поворачивает храповое колесо 7, укрепленное на валу 5;

при этом подвижные контакты 9 переводятся с одних

неподвижных контактов d на другие, соответствующие

новому объекту измерения. Подвижная катушка 10, на-

ходящаяся в поле постоянного магнита 11, получает при

этом новый импульс и переводит укрепленную на ней

стрелку 4 в новое положение. Поворот валика 12 с про-

кладкой, пропитанной красками, происходит при пово-

роте храпового колеса 7 при помощи червячных пере-

дач 13, 14 и зубчатой передачи 6—16.

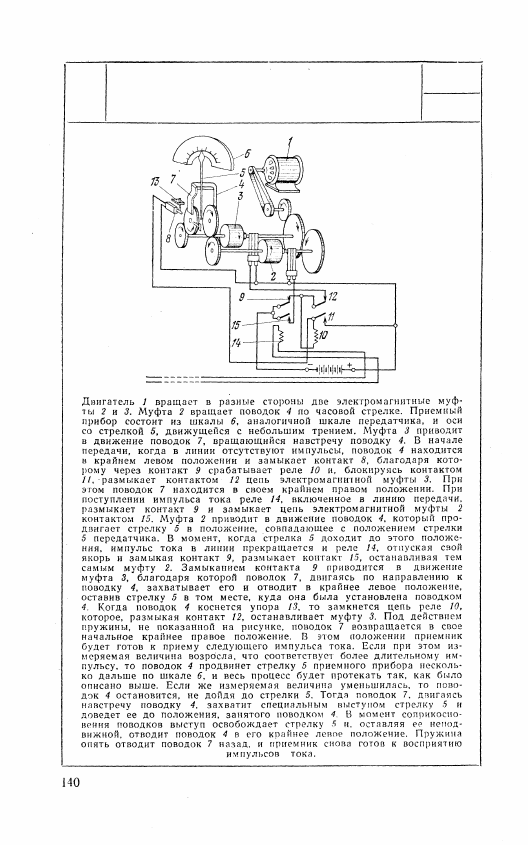

3565

ЗУБЧАТЫЙ МЕХАНИЗМ

ДЛЯ ПРИЕМА ЭЛЕКТРИЧЕСКИХ

В Е Л И Ч И Н

ЗЭ

И
