Механизмы в современной технике (Артоболевский) - часть 617

3480

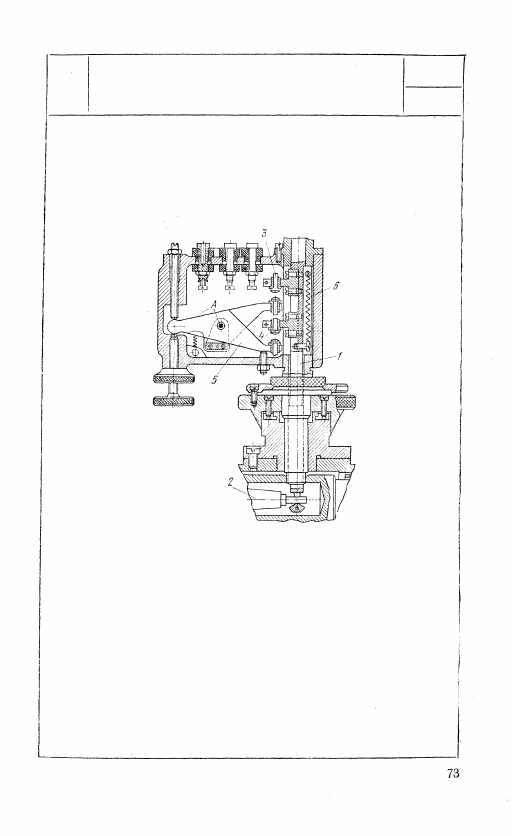

М Е Х А Н И З М ЭЛЕКТРОКОНТAКТНОГО

КОНТРОЛЬНОГО ИЗМЕРИТЕЛЯ

РЭ

И

Шток 1, связанный рычагом 2 с контро-

лируемым изделием, при своем переме-

щении воздействует посредством вра-

щающегося вокруг неподвижной оси А

рычага 5 и пружины 6 на контактную

систему, состоящую из контактов 3, 4,

управляющую режимом работы станка.

3481

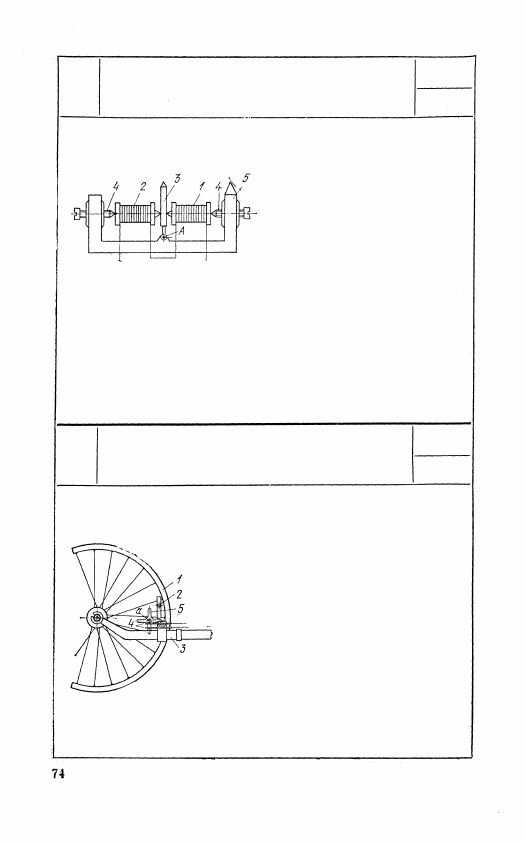

РЫЧАЖНЫЙ МЕХАНИЗМ

УГОЛЬНОГО ТЕНЗОМЕТРА

РЭ

И

Два столбика 1 и 2 из уголь-

ных пластин зажаты в обойме

5 посредством винтов 4, Меж-

ду столбиками 1 и 2 помеща-

ется рычаг 3, шарнирно ук-

репленный в точке А, Этот ры-

чаг соединен с одним острием

тензометра. Обойма 5 несет

второе острие. Прибор устанавливается на испытываемой

конструкции так, чтобы через острия удлинения передавались

на рычаг 3. При этом рычаг один столбик нагружает, а вто-

рой разгружает, вызывая уменьшение сопротивления первого

и увеличение сопротивления второго. По изменению сопро-

тивления столбиков можно судить о деформациях испытывае-

мой детали.

3482

МЕХАНИЗМ СЧЕТЧИКА

ОБОРОТОВ КОЛЕСА

РЭ

И

При вращении колеса 1 укреплен-

ный на его спицах палец 2 ударяет

по пальцам вертушки 5, ось которой

укреплена на вилке 3. Вертушка 5

снабжена квадратным выступом а,

периодически замыкающим при вра-

щении вертушки контакты 4. Каждо-

му обороту колеса соответствует

один импульс тока.

3483

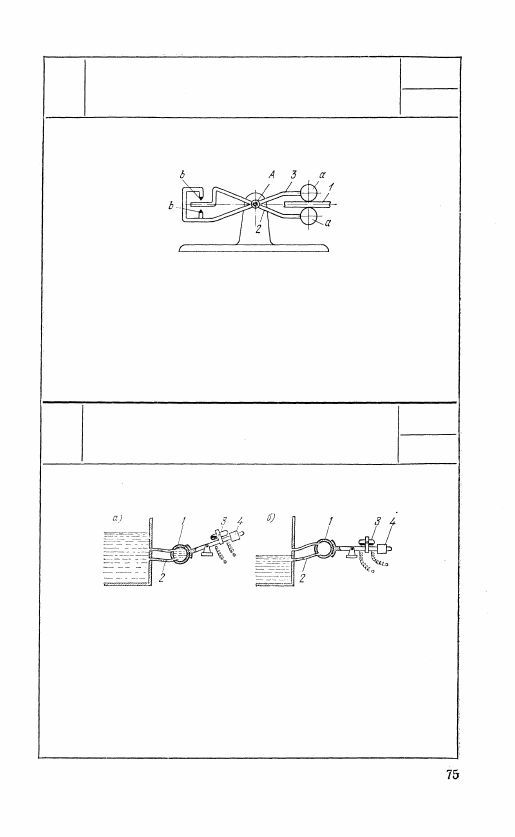

Р Ы Ч А Ж Н Ы Й МЕХАНИЗМ

ЭЛЕКТРИЧЕСКОГО ИЗМЕРИТЕЛЯ

ТОЛЩИНЫ ЛЕНТЫ

РЭ

И

Рычаги 2 и 8 свободно вращаются вокруг общей непод-

вижной оси А. Рычаг 3 имеет контакты b. Измеряемая

лента 1 протягивается между двумя роликами а, укреп-

ленными на рычагах 2 и 3. При прохождении ленты, тол-

щина которой больше или меньше заданной, один из кон-

тактов b замыкается, включая тем самым сигнальные уст-

ройства.

3484

РЫЧАЖНЫЙ МЕХАНИЗМ СИГНАЛИЗАТОРА

УРОВНЯ ЖИДКОСТИ

С РТУТНЫМ ВЫКЛЮЧАТЕЛЕМ

РЭ

И

При нормальной величине -уровня жидкости в баке полый

шар 1, соединяющийся с баком двумя гибкими трубками

2, заполнен, и прибор занимает положение, изображенное

на рис. а. Контакты ртутного выключателя 3 в этом слу-

чае разомкнуты. При снижении уровня жидкости ниже

установленного шар опорожняется и под действием груза

4 занимает положение, изображенное на рис. б. При этом

контакты ртутного выключателя 3 замыкаются ртутью.

3485

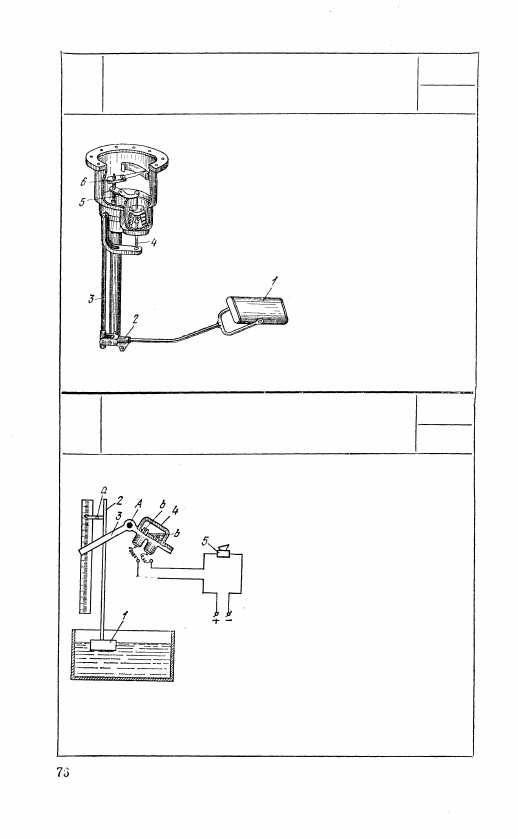

РЫЧАЖНЫЙ МЕХАНИЗМ

ДАТЧИКА БЕНЗИНОМЕРА

РЭ

И

Перемещение поплавка 1

передается посредством

звеньев 2, 3, 4 шарнир-

ного четырехзвенника

звену 5, воздействующе-

му на движок потенцио-

метра 6, выводы от ко-

торого присоединены к

указателю уровня бен-

зина.

3486

МЕХАНИЗМ СИГНАЛИЗАЦИИ

НИЗШЕГО УРОВНЯ ЖИДКОСТИ

С РТУТНЫМ ВЫКЛЮЧАТЕЛЕМ

РЭ

И

Поплавок 1, плавающий на по-

верхности жидкости, уровень ко-

торой измеряется, имеет указа-

тель 2 уровня, скользящий по

шкале. При допустимой высоте

уровня этот указатель находится

выше изогнутого рычага 3 с ртут-

ным выключателем 4, и контак-

ты b при этом разомкнуты. При

понижении уровня ниже допусти-

мого указатель 2 пальцем а пово-

рачивает рычаг 3 вокруг непод-

вижной оси А и контакты b замы-

каются ртутью. Замыкание контактов b включает сигнализа-

цию 5.
