XXIX

РЫЧАЖНЫЕ

ЭЛЕКТРИЧЕСКИЕ

МЕХАНИЗМЫ

РЭ

1. Механизмы реле Рл (3431—3447). 2. Механиз-

мы регуляторов Рг (3448—3455). 3. Механизмы

измерительных и испытательных устройств И

(3456—3489). 4. Механизмы остановов, стопоров

и запоров ОЗ (3490—3493). 5. Механизмы при-

водов Пр (3494—3496). 6. Механизмы сортиров-

ки, подачи и питания. СП (3497—3504). 7. Меха-

низмы тормозов Тм (3505—3509). 8. Механизмы

переключения, включения и выключения ПВ

(3510—3524). 9. Механизмы муфт и соединений

МС (3525). 10. Механизмы прочих целевых уст-

ройств ЦУ (3526—3536).

1.  М Е Х А Н И З М Ы РЕЛЕ (3431-3447)

Р Ы Ч А Ж Н Ы Й МЕХАНИЗМ

ЭЛЕКТРОМАГНИТНОГО РЕЛЕ

С РТУТНЫМ ВЫКЛЮЧАТЕЛЕМ

3431

РЭ

Рл

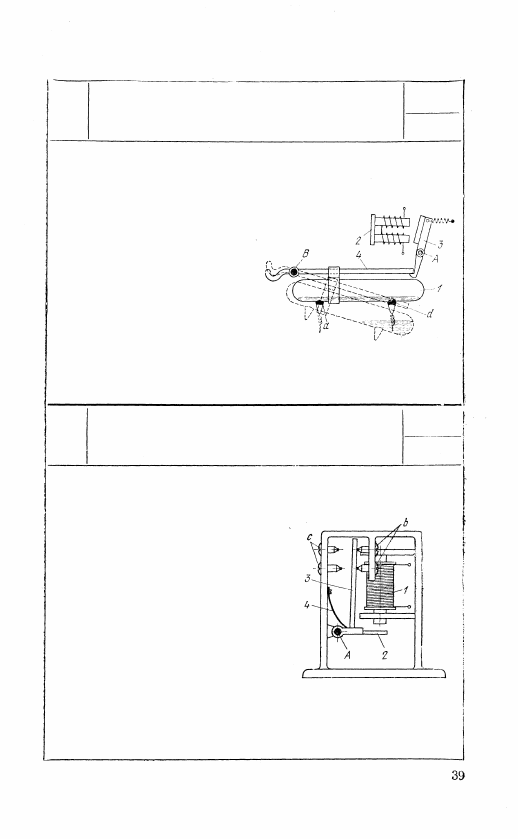

При горизонтальном положе-

нии сосуда 1 контакты aиd

замкнуты ртутью. При возбуж-

дении электромагнита 2 якорь

3, вращающийся вокруг непод-

вижной оси А, притягиваясь,

освобождает вращающийся во-

круг неподвижной оси В ры-

чаг 4. Сосуд 1, укрепленный

на рычаге 4, под действием

силы веса наклоняется, и кон-

такты aиd размыкаются.

3432

Р Ы Ч А Ж Н Ы Й МЕХАНИЗМ

ЭЛЕКТРОМАГНИТНОГО РЕЛЕ

РЭ

Рл

При прохождении электрического то-

ка по обмотке электромагнита 1

якорь 2, вращающийся вокруг непо-

движной оси A, притягивается к

электромагниту и посредством плас-

тинки 3 размыкает цепь, подключен-

ную к контактам b, и замыкает цепь,

подключенную к контактам с. При

прекращении подачи тока в катушку

электромагнита 1 якорь 2 под дей-

ствием пружины 4 возвращается в

исходное положение, переводя пла-

стинку 3 в положение, при котором

замыкается цепь контактов b и размыкается цепь контактов с.

3433

Р Ы Ч А Ж Н Ы Й МЕХАНИЗМ

ЭЛЕКТРОМАГНИТНОГО РЕЛЕ

ВРЕМЕНИ

РЭ

Рл

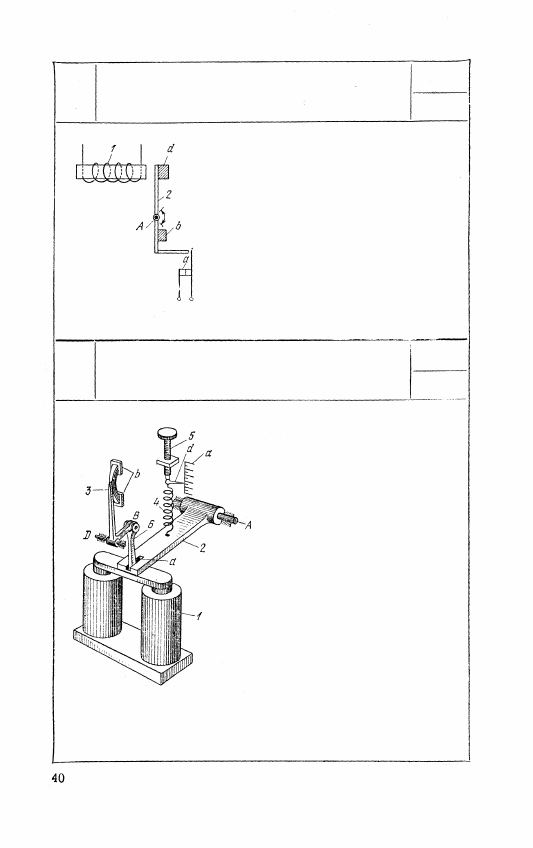

При прохождении электрического то-

ка по обмотке электромагнита 1 ры-

чаг 2, вращающийся вокруг непо-

движной оси А, притягиваясь к сер-

дечнику электромагнита, размыкает

контакты а. Выдержка времени обус-

лавливается инерцией масс d и b.

Р Ы Ч А Ж Н Ы Й МЕХАНИЗМ

ЭЛЕКТРОМАГНИТНОГО

ЗАЩИТНОГО РЕЛЕ

3434

РЭ

Рл

Якорь 2 вращается вокруг не-

подвижной оси A и имеет на-

правляющую а, в которой

скользит ползун 6, входящий

во вращательную пару В с

контактным рычагом 3, вра-

щающимся вокруг неподвиж-

ной оси D. При нормальных

условиях работы электромаг-

нит 1 удерживает якорь 2 в

притянутом положении,- замы-

кая рычагом 3 контакты b.

При уменьшении возбуждения

электромагнита 1 до опреде-

ленной величины пружина 4

отрывает якорь 2 и контакты

b размыкаются. Регулировка

реле производится изменением

натяжения пружины 4 винтом

5, снабженным движущимся по

шкале а указателем d, позволяющим устанавливать реле на

различную силу выключающего тока.
