Механизмы в современной технике (Артоболевский) - часть 603

1. МЕХАНИЗМЫ ДРОССЕЛЕЙ

И РАСПРЕДЕЛИТЕЛЕЙ (3399—3400)

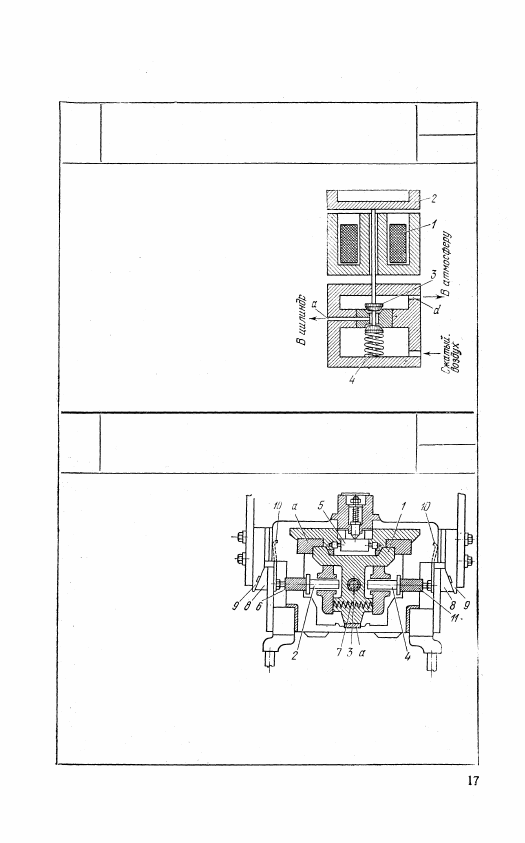

3399

МЕХАНИЗМ

ЭЛЕКТРОПНЕВМАТИЧЕСКОГО

КЛАПАННОГО РАСПРЕДЕЛИТЕЛЯ

ПЭ

ДР

При включении электромагнита 1

распределителя якорь 2 притяги-

вается, опуская клапан 3 и сооб-

щая канал а, ведущий в рабочий

цилиндр, с каналом резервуара

сжатого воздуха. При выключе-

нии электромагнита 1 якорь 2

вместе с клапаном 3 поднимает-

ся под действием пружины 4,

причем канал а сообщается в

этом случае с атмосферой через

канал d. На рисунке якорь пока-

зан в среднем положении.

3400

МЕХАНИЗМ ТОКОРАСПРЕДЕЛИТЕЛЯ

ПЭ

ДР

Подвижная каретка 1

перемещается перпенди-

кулярно к плоскости

чертежа по направляю-

щим а с помощью вин-

та 3. На каретке 1 рас-

положены три ролика 2,

4, 5. Ролики 2 и 4 замы-

кают контакты во вто-

ричной цепи, а ролик 5

включает таймер, управ-

ляющий временем про-

хождения сварочного

тока. При перемещении

каретки 1 ролики 2 и 4,

находящиеся под действием пружины 7, нажимают на пальцы 6

и 11 и замыкают контакты 8 и 9. Обратный отвод контактов

после перехода роликов 2 и 4 на следующие пальцы произ-

водится пружинами 10.

3402

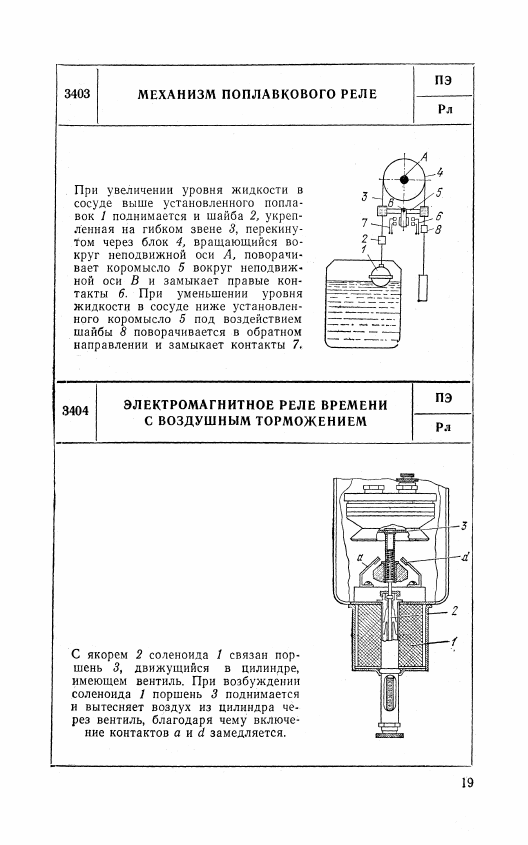

МЕХАНИЗМ ПОПЛАВКОВОГО РЕЛЕ

ПЭ

Рл

Положение контактного мости-

ка 1, закрепленного на стержней

поплавка 3, зависит от уровня

жидкости в баке 4. При предель-

но высоком уровне жидкости в

баке 4 контактный мостик 1 под-

нимается вместе с поплавком 5,

замыкая верхний контакт а. При

предельно низком уровне жидко-

сти в резервуаре происходит за-

тыкание нижнего контакта d. Регулировка реле на различные

диапазоны колебания уровня жидкости в баке 4 достигается

изменением расстояния между контактами а и d.

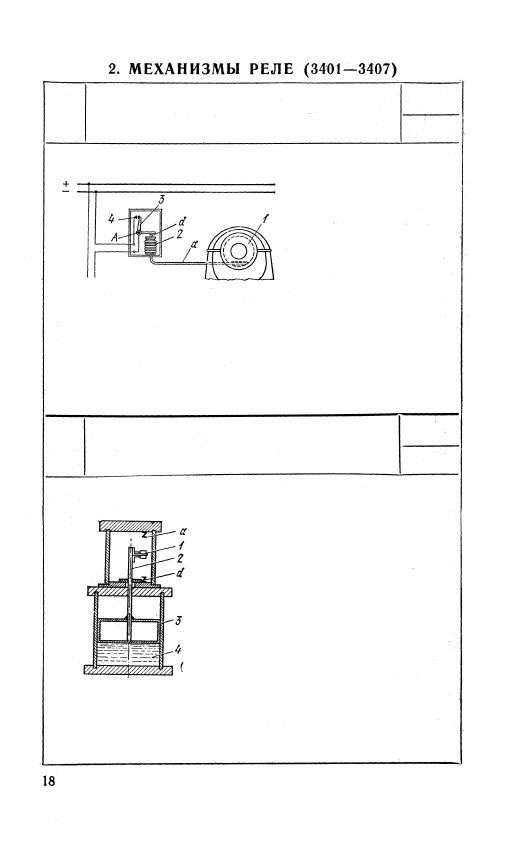

Чувствительный элемент

реле состоит из узкого,

вложенного, например,

в подшипник (если реле

применяется для защиты

подшипников от перегре-

ва) цилиндра 1 напол-

ненного жидкостью и соединенного трубкой а с внутренней

полостью сильфона 2. При расширении сильфона 2 под дей-

ствием нагревающейся и расширяющейся жидкости, напол-

няющей цилиндр 1, шток d, укрепленный на сильфоне 2,

поворачивает вокруг неподвижной оси А рычаг 3. Контакт 4

замыкается, и подается сигнал о перегреве.

МЕХАНИЗМ ТЕПЛОВОГО

ЗАЩИТНОГО РЕЛЕ

ПЭ

Рл

3401

3405

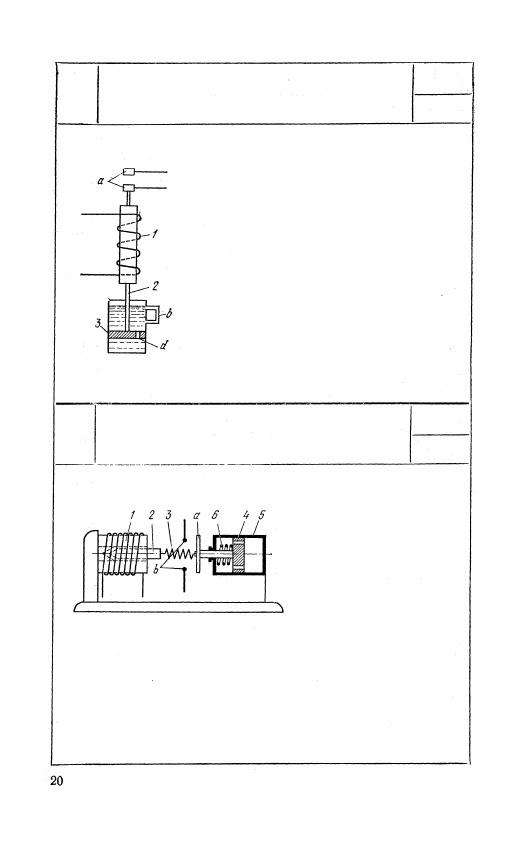

ЭЛЕКТРОМАГНИТНОЕ РЕЛЕ ВРЕМЕНИ

С ЖИДКОСТНЫМ ТОРМОЖЕНИЕМ

ПЗ

Рл

При возбуждении соленоида 1 якорь 2,

втягиваясь, замыкает контакты а. Выдерж-

ка времени обусловливается действием ус-

покоителя, поршень 3 которого жестко сое-

динен с якорем 2. Регулировка выдержки

времени производится изменением величи-

ны отверстия d в поршне 3. В конце хода

поршня 3 для быстрого замыкания контак-

тов а предусмотрена обходная трубка b

для пропуска жидкости.

3406

ЭЛЕКТРОМАГНИТНОЕ РЕЛЕ ВРЕМЕНИ

С ЖИДКОСТНЫМ ТОРМОЖЕНИЕМ

ПЭ

Рл

При возбуждении соле-

ноида 1 притягивается

якорь 2, соединенный

пружиной 3 со штоком

поршня 4, движущегося

в цилиндре 5, заполнен-

ном вязкой жидкостью.

При движении поршня жидкость перетекает из одной полости

в другую через малые отверстия в поршне 4, шток которого

несет контактную планку а. Скорость движения поршня 4

зависит от вязкости жидкости и величины отверстий. Таким

образом, контакты b замыкаются спустя некоторое время

после включения соленоида 1. Пружина 6 возвращает пор-

шень 4 в исходное положение.
