3321

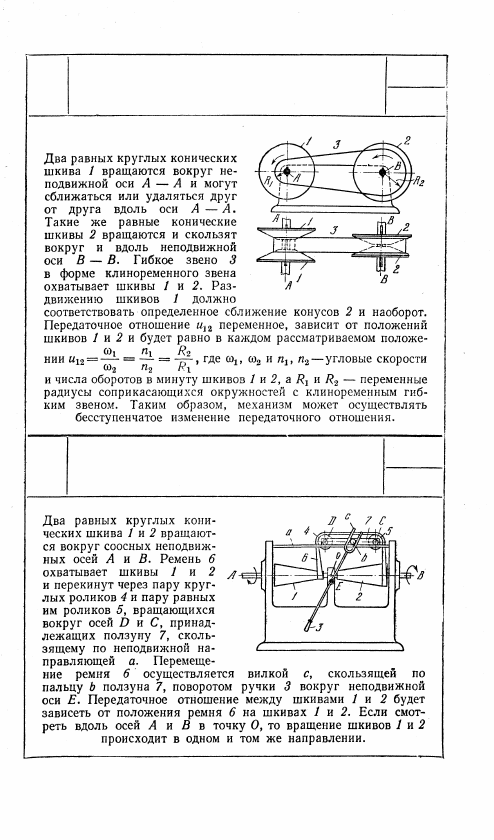

МЕХАНИЗМ БЕССТУПЕНЧАТОЙ

КЛИНОРЕМЕННОЙ ПЕРЕДАЧИ

ПГ

РП

3322

МЕХАНИЗМ БЕССТУПЕНЧАТОЙ

РЕМЕННОЙ СООСНОЙ ПЕРЕДАЧИ

ПГ

РП

347

5. МЕХАНИЗМЫ ГРУЗОПОДЪЕМНЫХ УСТРОЙСТВ

(3323-3326)

3324

МЕХАНИЗМ ГРУЗОПОДЪЕМНОГО

ШКИВА С ГИБКИМ ЗВЕНОМ

И С ХРАПОВЫМ УСТРОЙСТВОМ

ПГ

Гп

Круглый цилиндрический шкив 1 вращается

вокруг неподвижной оси А. Шкив 2, жестко

связанный с храповым колесом 4, вращается

вокруг оси В звена 5, свободно вращающегося

вокруг оси А. На звене 5 имеется собачка

6, входящая в зацепление с храповым коле-

сом 4. Гибкое звено 7 охватывает шкивы 1

и 2 и два свободно висящих ролика 8 и 9,

нагруженные грузами 10 и 11. Подъем груза

11 осуществляется поворотом шкива 1 в

направлении, указанном стрелкой. Храповое

устройство предотвращает обратный ход ме-

ханизма при подъеме груза 11. Груз 10 служит для натяжения

гибкого звена 7.

348

3323

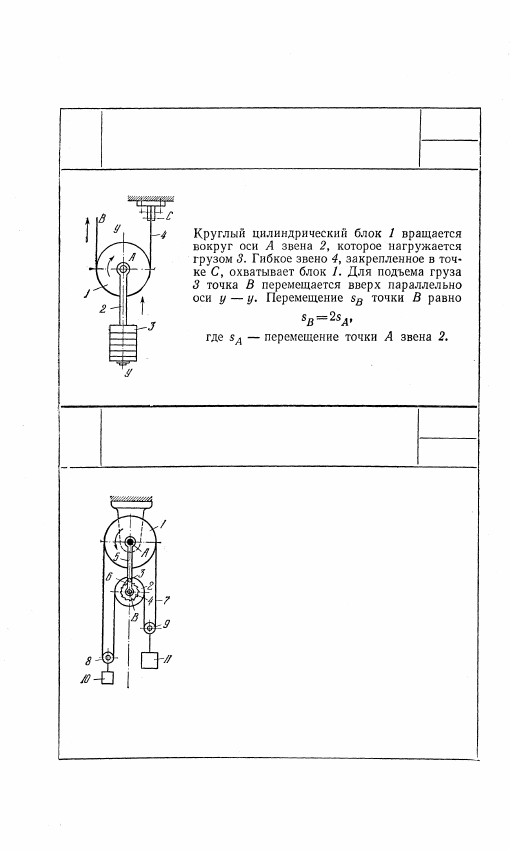

МЕХАНИЗМ ОДИНОЧНОГО ПОДЪЕМНОГО

БЛОКА С ГИБКИМ ЗВЕНОМ

ПГ

Гп

3325

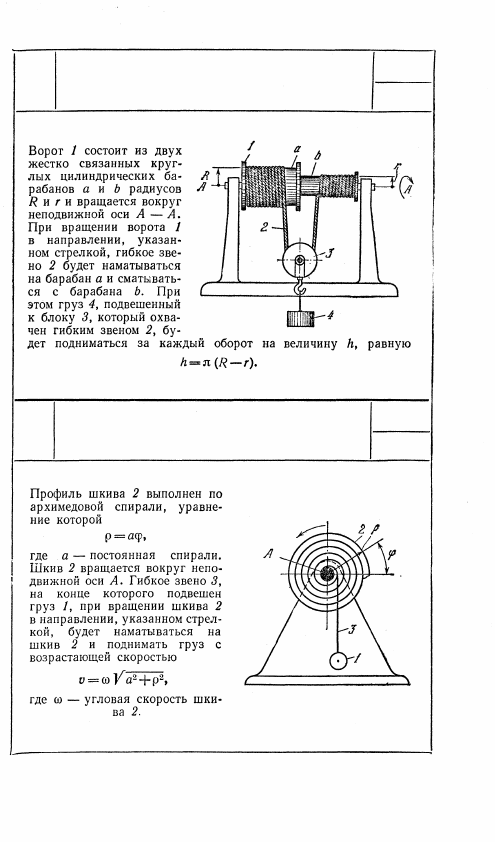

МЕХАНИЗМ ПОДЪЕМНОГО ВОРОТА

С ГИБКИМ ЗВЕНОМ

ПГ

Гп

3326

МЕХАНИЗМ СПИРАЛЬНОГО ШКИВА

С ГИБКИМ ЗВЕНОМ

ПГ

Гп

349

6. МЕХАНИЗМЫ ИЗМЕРИТЕЛЬНЫХ

И ИСПЫТАТЕЛЬНЫХ УСТРОЙСТВ (3327—3331)

3327

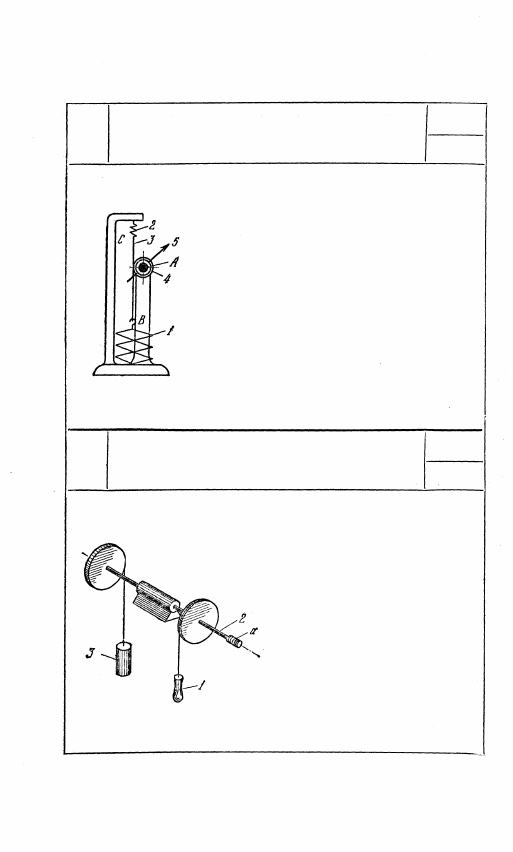

МЕХАНИЗМ БАРОМЕТРА — АНЕРОИДА

С ГИБКИМ ЗВЕНОМ

ПГ

Круглый цилиндрический ролик 4 со стрел-

кой 5 вращается вокруг неподвижной оси

А. Гибкое звено 3, охватывающее ролик 4

на 360°, в точке В соединено с коробками 1

анероида, а в точке С — с пружиной 2.

При деформации коробок 1 стрелка 5 пово-

рачивается вокруг оси А на угол, пропор-

циональный деформации коробок 1.

3328

МЕХАНИЗМ С ГИБКИМ ЗВЕНОМ

ДЛЯ КОНТРОЛЯ РЕЗЬБ

ПГ

При перемещении ручки 1 вниз

ось 2, на которой закреплен резь-

бовой калибр а, ввертывается

в изделие. При отпускании руч-

ки 1 груз 3 опускается и вращает

ось 2 в обратную сторону, вы-

вертывая калибр а из изделия.

Механизм применяется для кон-

троля резьб малых диаметров.

350
