Механизмы в современной технике (Артоболевский)

3283

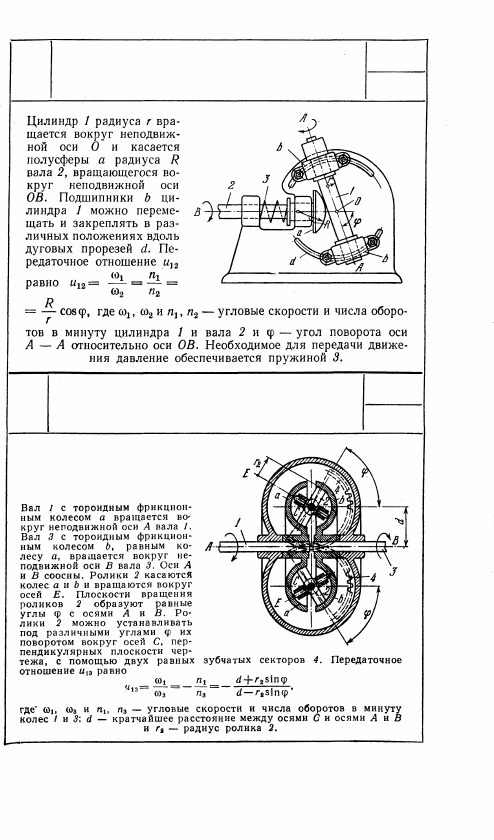

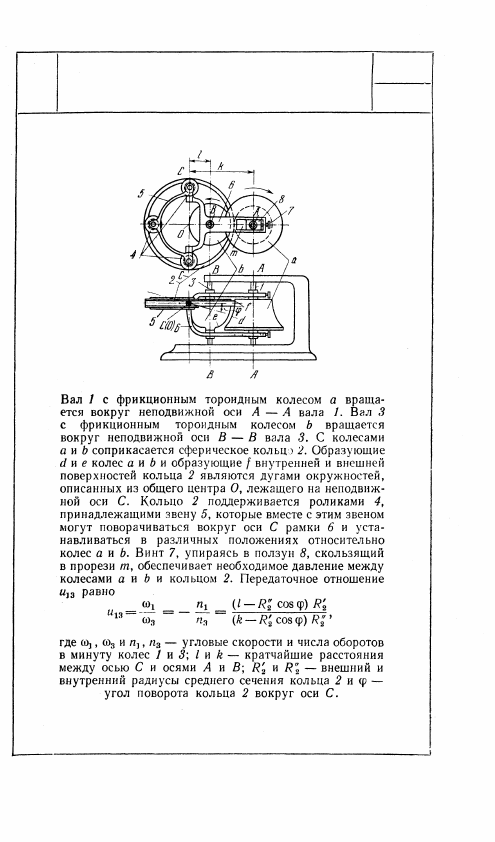

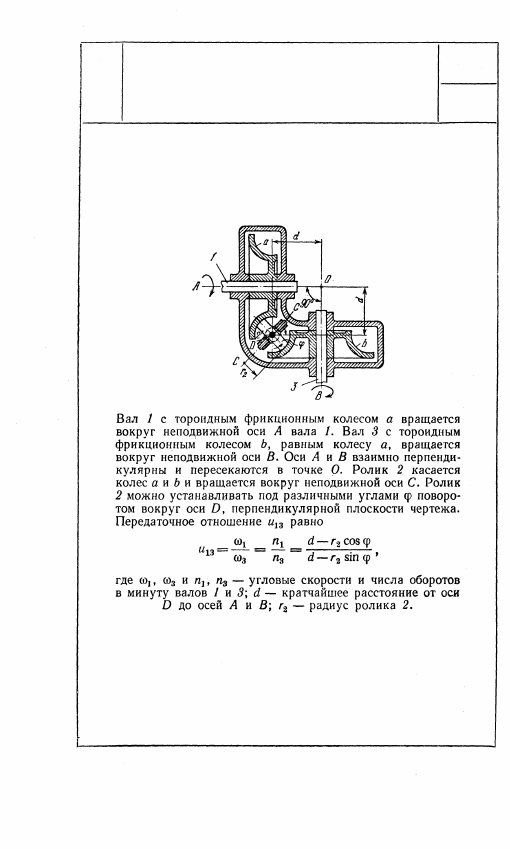

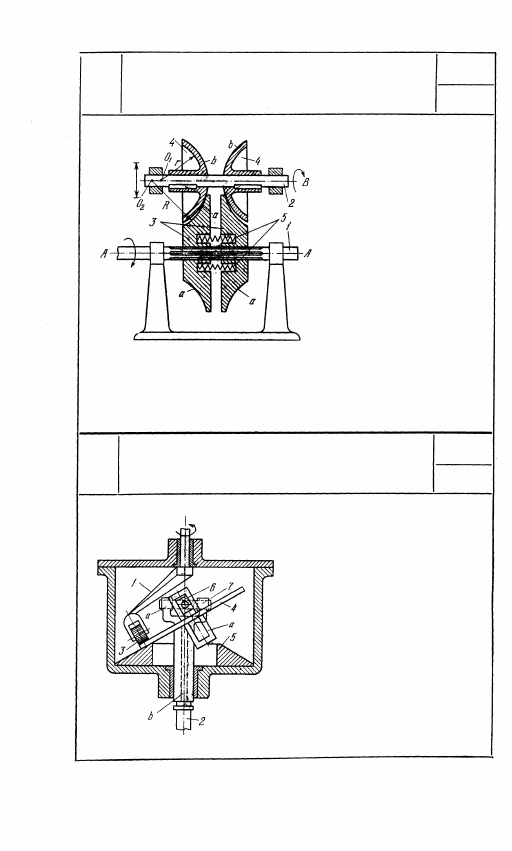

ФРИКЦИОННЫЙ МЕХАНИЗМ

БЕССТУПЕНЧАТОЙ ПЕРЕДАЧИ

МЕЖДУ ПАРАЛЛЕЛЬНЫМИ ОСЯМИ

СФ

БП

Вал 1 с равными тороид-

ными фрикционными ко-

лесами 3 вращается вок-

руг неподвижной оси А —

А вала 1. Вал 2 с равными

сферическими фрикцион-

ными колесами 4 вра-

щается вокруг оси В — В

вала 2. Образующей a

колес 3 является дуга

окружности радиуса R,

описанная из точки 0

лежащей на оси В — В

в крайнем верхнем ее

положении. Образующей

колес 4 является дуга окружности радиуса r, описанная из

точки O

, лежащей на оси В — В. Радиус R несколько больше

радиуса r. Изменение передаточного отношения достигается

вертикальным смещением вала В — В. Силовое замыкание

осуществляется пружинами 5.

3284

ФРИКЦИОННО-ПЛАНЕТАРНЫЙ МЕХАНИЗМ

КУЗНЕЦОВА С КОСОЙ ШАЙБОЙ

СФ

БП

Движение от кривошипа 1 пере-

дается валу 2 с помощью ролика

3, который прижимает косую

шайбу 4 к неподвижной кони-

ческой поверхности 5, сообщая

шайбе сложное пространствен-

ное движение. От шайбы 4,

в кулисе а которой скользит

ползун 6, движение передается

вилке 7, вращающейся вместе

с валом 2. Вилка 7 может также

скользить по шпонке b на валу 2.

Перестановкой вилки 7 вдоль

вала 2 можно изменять высоту

положения ползуна 6 и изменять

число оборотов в минуту вала 2.

324
