8. МЕХАНИЗМЫ ЗАХВАТОВ, ЗАЖИМОВ

И РАСПОРОВ (3228)

3228

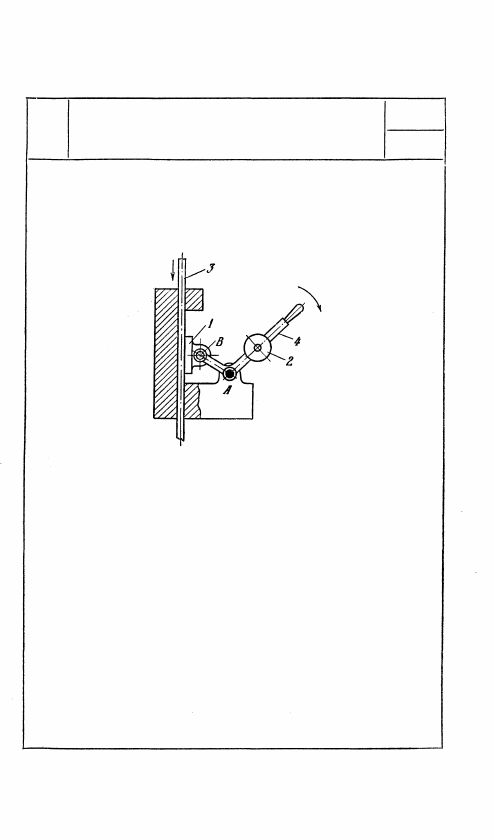

ФРИКЦИОННЫЙ МЕХАНИЗМ

ЗАЖИМА ПОЛОСЫ

ПФ

33

Колодка 1 входит во вращательную пару В

с рычагом 4, вращающимся вокруг непод-

вижной оси А. При поступательном дви-

жении полосы 3 в направлении, указанном

стрелкой, колодка 1 заклинивается между

полосой 3 и рычагом 4 и полоса стопорится.

При противоположном движении полоса 3

расклинивает колодку 1, поворачивая ры-

чаг 4 в направлении, указанном стрелкой.

Груз 2 облегчает расклинивание меха-

низма.

283

9. МЕХАНИЗМЫ ПРОЧИХ ЦЕЛЕВЫХ УСТРОЙСТВ

(3229—3230)

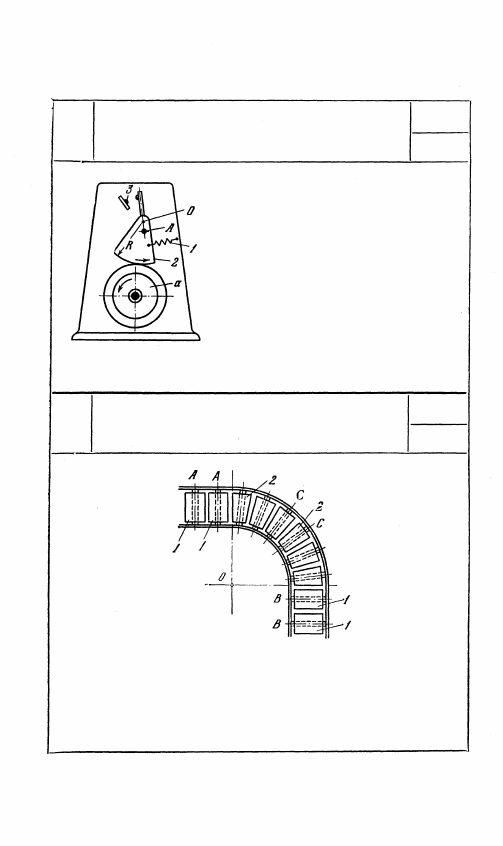

Под действием пружины 1 сектор 2,

центр кривизны которого О не совпа-

дает с осью вращения А сектора 2,

прижимается к контролируемому изде-

лию а и стремится повернуться. Вра-

щение контролируемого изделия а со-

здает незначительное трение между ним

и сектором 2. Если центр кривизны О

и ось вращения А расположены доста-

точно близко друг к другу, то при

незначительном уменьшении размера

изделия а сектор 2 повернется на боль-

шой угол, замкнув контакт 3, управляющий механизмом подачи

инструмента.

3230

МЕХАНИЗМ

ФРИКЦИОННОГО РОЛЬГАНГА

ПФ

ЦУ

На прямолинейных участках рольганга устанавливаются равные

цилиндрические ролики 1, вращающиеся вокруг неподвижных

параллельных осей А и В. На круговом участке устанавливаются

равные конические ролики 2, вращающиеся вокруг неподвижных

осей С, пересекающихся в общей точке О. Конические ролики

рольганга должны иметь угол конусности, меньший угла трения.

Иначе груз будет сползать с рольганга.

284

3229

ФРИКЦИОННЫЙ МЕХАНИЗМ ПРИБОРА

КОЧЕГАРОВА ДЛЯ УПРАВЛЕНИЯ

ПРОЦЕССОМ КОНТРОЛЯ ШЛИФОВАНИЯ

ПФ

ЦУ

XXV

СЛОЖНЫЕ

ФРИКЦИОННЫЕ

МЕХАНИЗМЫ

СФ

1. Механизмы многозвенные общего назначения М

(3231—3239). 2. Механизмы для воспроизведения

кривых ВК (3240). 3. Механизмы для математиче-

ских операций МО (3241—3249). 4. Механизмы из-

мерительных и испытательных устройств И (3250—

3251). 5. Механизмы с остановками О (3252). 6. Ме-

ханизмы сортировки, подачи и питания СП (3253).

7. Механизмы муфт и соединений МС (3254—3258).

8. Механизмы переключения, включения и выключе-

ния ПВ (3259—3260). 9. Механизмы регуляторов Рг

(3261—3263). 10. Механизмы молотов, прессов и

штампов ММ (3264—3265). 11. Механизмы бессту-

пенчатых передач БП (3266—3287).
