XXIII

КУЛАЧКОВО-ХРАПОВЫЕ

МЕХАНИЗМЫ

КХ

1. Механизмы многозвенные общего назначения

М (3154—3157). 2. Механизмы с остановками О

(3158—3162). 3. Механизмы переключения, вклю-

чения и выключения ПВ (3163). 4. Механизмы

с регулируемыми звеньями РЗ (3164—3167). 5. Ме-

ханизмы поршневых машин ПМ (3168). 6. Меха-

низмы сортировки, подачи и питания СП (3169).

7. Механизмы прочих целевых устройств ЦУ (3170—

3175).

1. МЕХАНИЗМЫ МНОГОЗВЕННЫЕ

ОБЩЕГО  Н А З Н А Ч Е Н И Я (3154—3157)

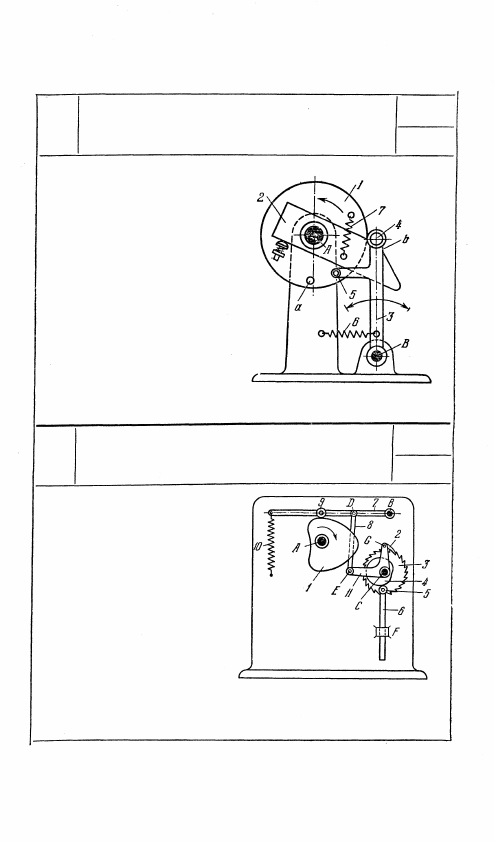

3154

КУЛАЧКОВО-ХРАПОВОЙ МЕХАНИЗМ

С КАЧАЮЩИМСЯ КОРОМЫСЛОМ

КХ

М

Диск 1 вращается вокруг непод-

вижной оси A. На этой же оси

вращается кулачок 2, связанный

с диском 1 пружиной 7. Коро-

мысло 3 вращается вокруг не-

подвижной оси В и имеет ролик

4, входящий во впадину b ку-

лачка 2. При вращении диска 1

кулачок 2 и коромысло 3 оста-

ются неподвижными до тех пор,

пока цевка а на диске 1 не при-

дет в соприкосновение с роли-

ком 5 на коромысле 3, освобож-

дая кулачок 2. Под действием

кулачка 2 на ролик 4 коромысло

3 отклоняется. При дальнейшем

повороте диска 1 коромысло 3

под действием пружины 6 быст-

ро возвращается в свое исход-

ное положение. Механизм пред-

назначен для быстрого возвращения коромысла 3 в исходное положение.

3155

КУЛАЧКОВО-ХРАПОВОЙ МЕХАНИЗМ

С ДВУМЯ КУЛАЧКАМИ

КХ

М

Кулачок 1 вращается вокруг не-

подвижной оси А. Коромысло 7

вращается вокруг неподвижной

оси В и имеет ролик 9, перека-

тывающийся по профилю ку-

лачка 1. Звено 8 входит во вра-

щательные пары D и Е с коро-

мыслом 7 и звеном 11, вращаю-

щимся вокруг неподвижной оси

С. Собачка 2 вращается вокруг

оси G звена 11 и входит в за-

цепление с храповым колесом 3,

свободно вращающимся вокруг

оси С. С колесом 3 жестко свя-

зан кулачок 4. Толкатель 6 дви-

жется в неподвижных направ-

ляющих F и имеет ролик 5, пе-

рекатывающийся по профилю

кулачка 4. При вращении ку-

лачка 1 толкатель 6 получает

сложное прерывистое возвратно-поступательное движение, закон кото-

рого зависит от очертаний профилей кулачков 1 и 4 и размеров других

звеньев механизма.

237

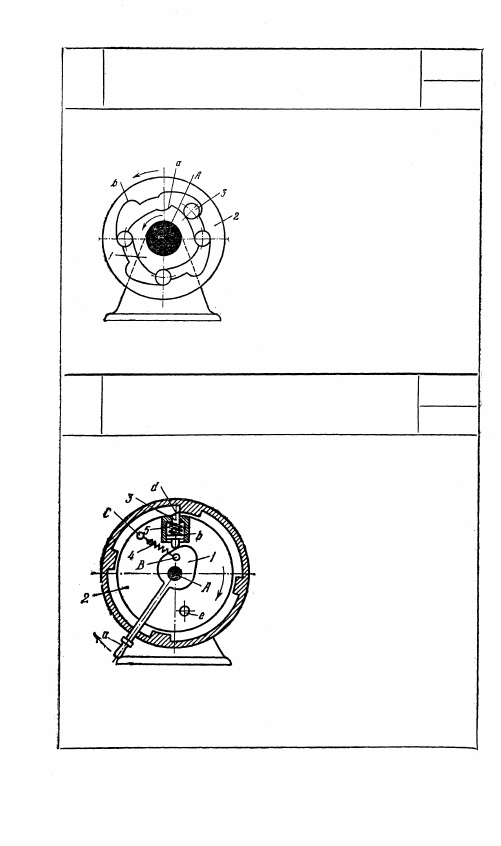

3156

КУЛАЧКОВО-ХРАПОВОЙ МЕХАНИЗМ

С ШАРИКОВЫМИ СОБАЧКАМИ

КХ

М

Движение от входного звена

к выходному передается закли-

ниванием шариков 3 между ку-

лачком 1 и колесом 2. Входным

звеном может быть как кула-

чок 1, так и колесо 2. Кулачок 1

вращается вокруг неподвижной

оси А и имеет дуговые вырезы а.

Храповое колесо 2 свободно

вращается вокруг оси А и имеет

дуговые впадины b. Шарик 3

перекатывается между профилем

кулачка 1 и профилем храпо-

вого колеса 2.

3157

КУЛАЧКОВО-ХРАПОВОЙ МЕХАНИЗМ

С ПРУЖИННЫМ ПРИВОДОМ

ВЫХОДНОГО ДИСКА

КХ

М

Кулачок 1 вращается вокруг

неподвижной оси А. Диск 2

свободно вращается вокруг оси А

и имеет направляющие, в кото-

рых скользит защелка 3, отжи-

маемая к центру А пружиной 5.

Пружина 4 в точке С прикреп-

лена к диску 2, а в точке В —

к кулачку 1. При повороте руч-

ки а кулачка 1 в направлении,

указанном стрелкой, пружина 4

растягивается, защелка 3 выхо-

дит из зацепления с выступом d

неподвижного корпуса и диск 2

под действием пружины 4 по-

ворачивается вокруг оси А. Штифт е на диске 2 предназначен

для перевода диска 2 в исходное положение.
