3082

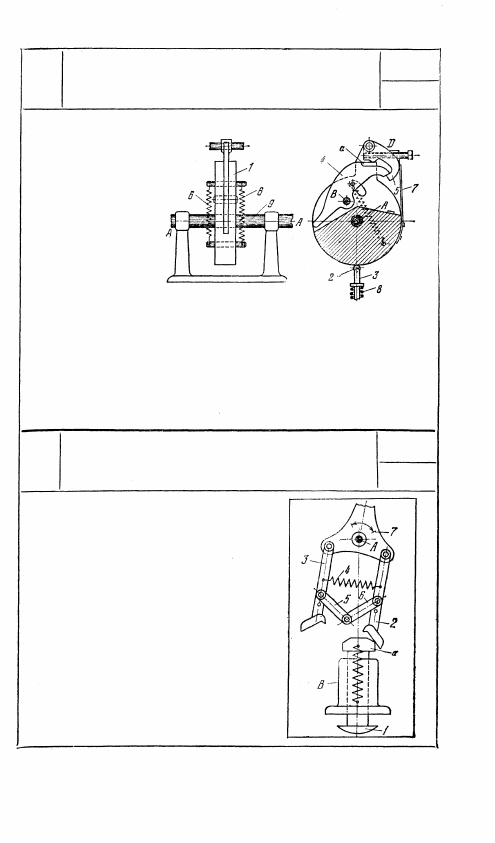

КУЛАЧКОВЫЙ МЕХАНИЗМ

ПЕРЕКЛЮЧЕНИЯ

ЗАЖИМНОГО ПРИСПОСОБЛЕНИЯ

КР

ПВ

Вал 9, вращающийся

вокруг неподвижной

оси А, совершает ка-

чательное движение.

При повороте вала 9

с диском 1, несущим

плоский выступ а,

против часовой стрел-

ки ролик 2, толкатель

3 которого связан с

зажимным приспособ-

лением, перемещаясь

по кулачку 4, посте-

пенно освобождает зажим. В конце поворота диска 1 ролик 2 оказы-

вается на площадке а и, упираясь в собачку 5, поворачивает ее относи-

тельно оси D, деформируя плоскую пружину 7. При этом кулачок 4

под действием пружин 6 поворачивается относительно оси В, занимая

нижнее положение. После этого валу 9 сообщается поворот по часовой

стрелке и ролик 2 вместе с толкателем 3 под действием пружины 8

соскакивает с выступа а, осуществляя включение зажима. При даль-

нейшем повороте по часовой стрелке кулачок 4 под действием ролика 2

поворачивается, преодолевая сопротивление пружин 6, и занимает ис-

ходное положение.

3083

КУЛАЧКОВО-РЫЧАЖНЫЙ

МЕХАНИЗМ ПЕРЕКЛЮЧАТЕЛЯ

КР

ПВ

Кнопка 1, движущаяся поступательно

вдоль неподвижной направляющей В,

имеет профилированный конец а. При

нажатии на кнопку 1 конец а действует

попеременно на рычаги 2 или 3, соеди-

ненные пружиной 4 и рычагами 5

и 6. При этом рычаг 7 отклоняется со-

ответственно в одну или в другую сто-

рону относительно неподвижной оси А.

183

15. МЕХАНИЗМЫ ПРОЧИХ ЦЕЛЕВЫХ

УСТРОЙСТВ (3084—3109)

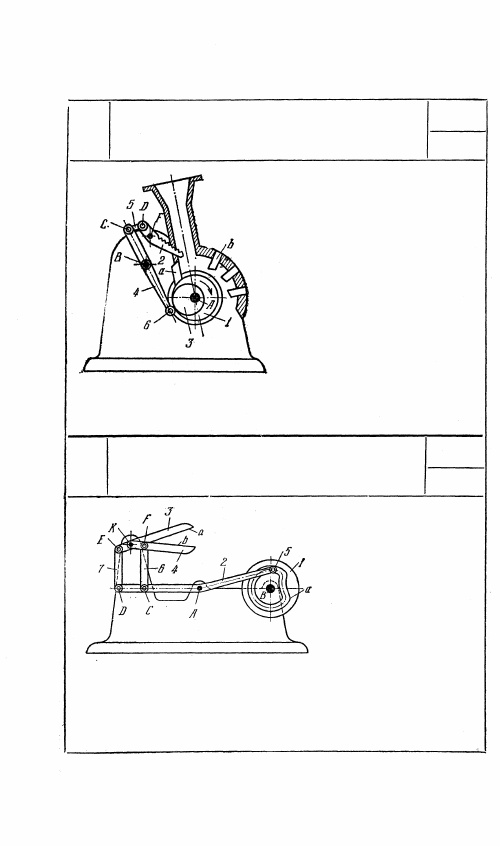

3084

ЭКСЦЕНТРИКОВО-РЫЧАЖНЫЙ

МЕХАНИЗМ МАШИНЫ

ДЛЯ ДРОБЛЕНИЯ ДРЕВЕСИНЫ

КР

ЦУ

Ротор 1 вращается вокруг не-

подвижной оси А. С ротором 1

жестко связан круглый эксцен-

трик 3. Коромысло 4 вращается

вокруг неподвижной оси В и

имеет ролик 6, перекатываю-

щийся по профилю эксцентрика

3. Звено 5 входит во враща-

тельные пары С и D с коромыс-

лом 4 и звеном 2, вращающимся

вокруг неподвижной оси F. При

вращении ротора 1 происходит

дробление древесины под дей-

ствием ножа а, укрепленного на

роторе 1, и неподвижных но-

жей b, укрепленных в неподвижном кожухе. Подача материала

осуществляется звеном 2, приводимым в движение эксцентри-

ком 3.

3085

КУЛАЧКОВО-РЫЧАЖНЫЙ

МЕХАНИЗМ НОЖНИЦ

КОНФЕТНО-ОБЕРТОЧНОЙ МАШИНЫ

КР

ЦУ

Кулачок 1, вращаю-

щийся вокруг непод-

вижной оси В, имеет

профилированный паз

а, в котором перекаты-

вается ролик 5 коро-

мысла 2, вращающе-

гося вокруг неподвиж-

ной оси A. Звенья 6

и 7 входят во враща-

тельные пары D и С

со звеном 2 и враща-

тельные пары Е и F со звеньями 3 и 4, вращающимися вокруг

неподвижной оси К. Размеры звеньев механизма удовлетворяют

условиям: ED = FC и КЕ = KF. При вращении кулачка 1

звено 2 поворачивается вокруг оси A, производя открытие и

закрытие ножниц, лезвия а и b которых принадлежат звеньям

3

 и 4.

184

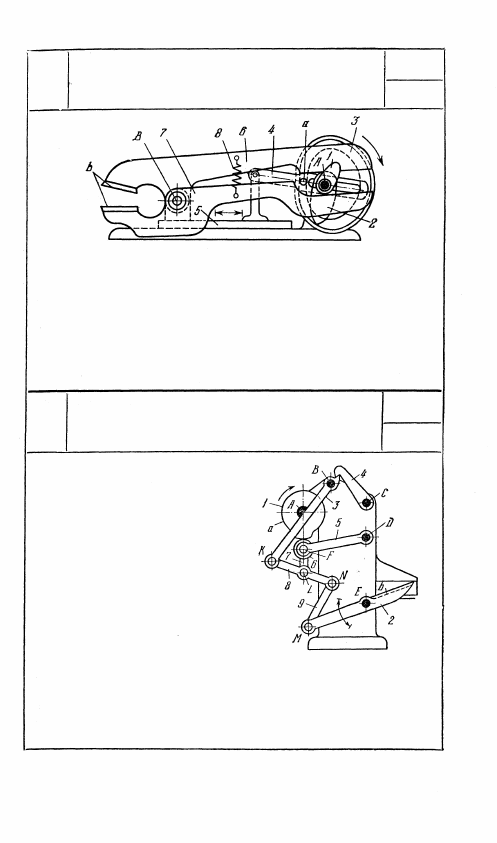

При вращении вокруг неподвижной оси А жестко связанных

между собой кулачков 1, 2 и пазового кулачка 3 паз кулачка 3,

действуя на ролик а кулисы 4, соединенной с ползуном 5, на ко-

тором укреплена ось ножниц В, заставляет ножницы двигаться

возвратно-поступательно в направлении, указанном стрелкой.

Кулачки 1 и 2, действуя на концы рычагов 6 и 7, заставляют их

качаться вокруг оси В так, что рычаги 6 и 7 своими концами b

действуют как ножницы. Прорезь кулисы 4 охватывает ось А

вращения кулачков. Постоянное соприкосновение рычагов 6

и 7 с кулачками 1 и 2 обеспечивается пружиной 8.

Кулачок 1 вращается вокруг не-

подвижной оси А. Коромысло 5

вращается вокруг неподвижной

оси D и имеет ролик 6, который

находится в соприкосновении

с профилем а кулачка 1. Звено 7

входит во вращательные пары F

и L со звеньями 5 и 8. Звено 9

входит во вращательные пары

N и М со звеньями 8 и 2. Звено 2

с ножом b вращается вокруг не-

подвижной оси Е, Звено 8 вхо-

дит во вращательную пару K

со звеном З, которое может поворачиваться вокруг неподвиж-

ной оси В. На неподвижной оси С вращается защелка 4, кото-

рая может стопорить звено 3. Вращение звена 2 с ножом b про-

исходит только при застопоривании звена 3, т. е. в положении,

указанном на чертеже. При откинутой защелке 4 кулачок 1 вра-

щается вхолостую.

185

3087

КУЛАЧКОВО-РЫЧАЖНЫЙ МЕХАНИЗМ

ОБРЕЗНОЙ МАШИНЫ

КР

ЦУ

3086

КУЛАЧКОВО-РЫЧАЖНЫЙ

МЕХАНИЗМ НОЖНИЦ

С ПОДВИЖНЫМ ЦЕНТРОМ

КР

ЦУ

3088

КУЛАЧКОВО-РЫЧАЖНЫЙ МЕХАНИЗМ

ТКАЦКОГО СТАНКА

КР

ЦУ

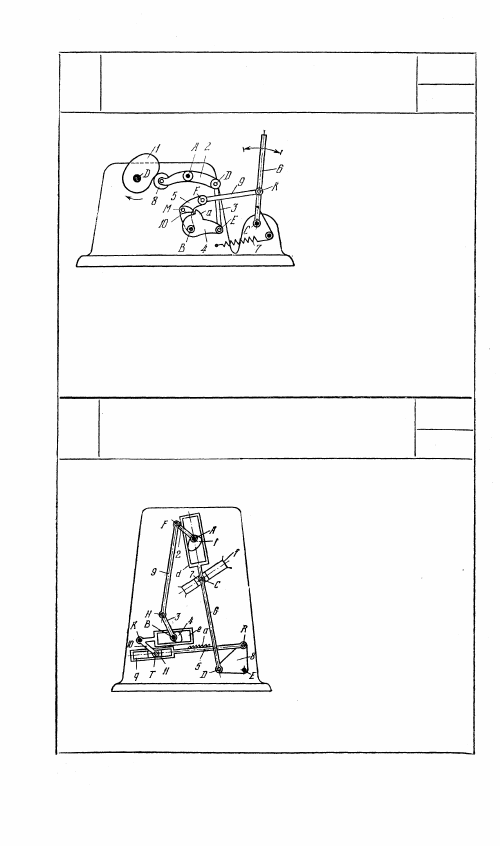

Кулачок 1 вращается во-
круг неподвижной оси D.
Ролик 8 коромысла 2,

вращающегося вокруг не-
подвижной оси A, пере-
катывается по профилю

кулачка 1. Звено 3 вхо-

дит во вращательные па-
ры D и E с коромыслом 2

и звеном 4, вращающимся вокруг неподвижной оси В. Звено 9

входит во вращательные пары К и F с батаном 6, вращающимся

вокруг неподвижной оси С, и звеном 5, вращающимся вокруг
оси В. При вращении кулачка 1 выступ а звена 4 входит в зацеп-

ление с собачкой 10, вращающейся вокруг оси М звена 5, и с по-
мощью звена 9 поворачивает батан 6 вокруг неподвижной оси С.
В исходное положение батан 6 возвращается под действием

пружины 7.

3089

КУЛАЧКОВО-РЫЧАЖНЫЙ МЕХАНИЗМ

ПЕРЕДВИЖЕНИЯ ТКАНИ

В ШВЕЙНОЙ МАШИНЕ

КР

ЦУ

Жестко связанные друг с

другом кулачок 1 и криво-

шип 2 вращаются вокруг

неподвижной оси А. Кула-

чок 1 находится в рамке d

звена 6, входящего во вра-

щательные пары С и D

с ползуном 7, скользящим

в неподвижной направляю-

щей f, и звеном 8, вращаю-

щимся вокруг неподвижной

оси Е. Звено 9 входит во

вращательные пары F и H

с кривошипом 2 и криво-

шипом 3, жестко связанным

с кулачком 4, вращающимся

вокруг неподвижной оси В.

Кулачок 4 находится в рам-

ке в звена 10, вращающегося

вокруг неподвижной оси К.

Звено 10 входит во враща-

тельную пару Т с ползу-

ном 11, скользящим в на-

правляющей q звена 5, вхо-

дящего во вращательную пару R со звеном 8. При вращении вокрур

оси А кулачка 1 с кривошипом 2 гребенка а, укрепленная на звене 5,

совершает сложное движение, обеспечивающее захват и продвижение

ткани.
