Механизмы в современной технике (Артоболевский) - часть 545





3068

КУЛАЧКОВО-РЫЧАЖНЫЙ МЕХАНИЗМ

ПОДАЧИ С ОСТАНОВКАМИ

ВЫХОДНОГО БАРАБАНА

КР

СП

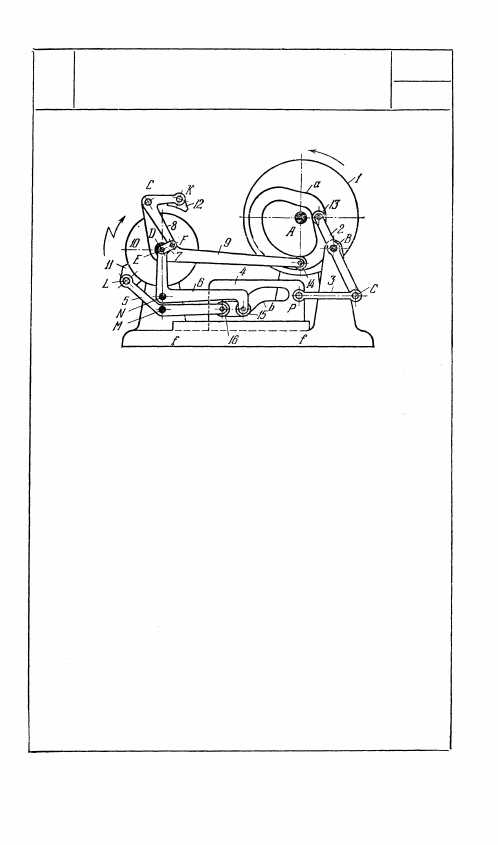

Кулачок 1, вращающийся вокруг неподвижной оси A,

имеет паз а, в котором перекатывается ролик 13 коро-

мысла 2, вращающегося вокруг неподвижной оси В.

В том же пазу перекатывается ролик 14 коромысла 9,

вращающегося вокруг неподвижной оси D. Выходной

барабан 10 свободно вращается вокруг неподвижной

оси D. Колодка 12 свободно вращается вокруг оси K

звена 8, которое входит во вращательные пары С и F

с коромыслом 9 и звеном 7. Звено 7 входит во враща-

тельную пару Е с коромыслом 6, вращающимся вокруг

неподвижной оси N и имеющим ролик 15, перекаты-

вающийся в пазу b ползуна 4, скользящего по непод-

вижной направляющей f. Колодка 11 свободно враща-

ется вокруг оси L коромысла 5, вращающегося вокруг

неподвижной оси М и имеющего ролик 16, перекаты-

вающийся в пазу b ползуна 4. Привод в движение

ползуна 4 осуществляется шатуном 3, входящим во

вращательные пары С и Р с коромыслом 2 и ползу-

ном 4. При вращении кулачка 1 барабан 10 вращается

с остановками. Вращение барабана 10, соответствую-

щее процессу подачи материала, осуществляется ко-

лодкой 12 в те периоды времени, когда она прижата

к поверхности барабана 10, а колодка 11 отжата от его

поверхности. Остановка барабана 10 осуществляется

колодкой 11 в те периоды времени, когда она прижата

к поверхности барабана 10, а колодка 12 отжата от

его поверхности.

171

КУЛАЧКОВО-РЫЧАЖНЫЙ МЕХАНИЗМ

ПОДАЧИ С ОСТАНОВКАМИ

ВЫХОДНОГО БАРАБАНА

КР

СП

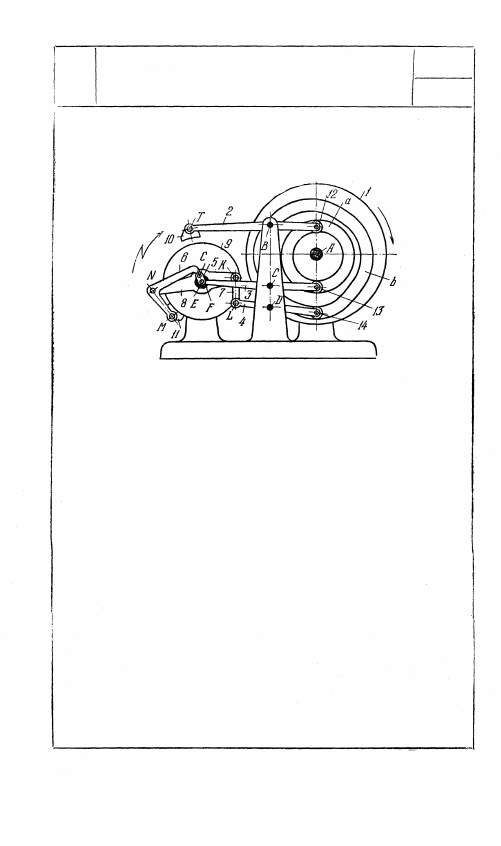

Кулачок 1, вращающийся вокруг неподвижной

оси А, имеет два паза а и b, в которых перекаты-

ваются: в пазу а — ролики 12 и 13, а в пазу b —

ролик 14. Ролики 12, 13 и 14 принадлежат .коромыс-

лам 2, 3 и 4, вращающимся вокруг неподвижных

осей В, С и D. Колодка 10 свободно вращается во-

круг оси Т коромысла 2. Звено 7 входит во враща-

тельные пары К и L со звеном 8 и коромыслом 4.

Звено 8 вращается вокруг неподвижной оси Е,

входя во вращательную пару N со звеном 6. Ко-

лодка 11 свободно вращается вокруг оси М звена 6.

Звено 5 входит во вращательные пары С и F со зве-

ном 6 и коромыслом 3. Выходной барабан 9 свободно

вращается вокруг оси Е. При вращении кулачка 1

барабан 9 вращается с остановками. Вращение

барабана 9, соответствующее процессу подачи мате-

риала, осуществляется колодкой 11 в те периоды

времени, когда она прижата к поверхности бара-

бана 9, а колодка 10 отжата от его поверхности.

Остановка барабана 9 осуществляется колодкой

10 в те периоды времени, когда она прижата к по-

верхности барабана 9, а колодка 11 отжата от его

поверхности.

172

3069

3070

КУЛАЧКОВО-РЫЧАЖНЫЙ

ПРОСТРАНСТВЕННЫЙ

СОРТИРУЮЩИЙ МЕХАНИЗМ

КР

СП

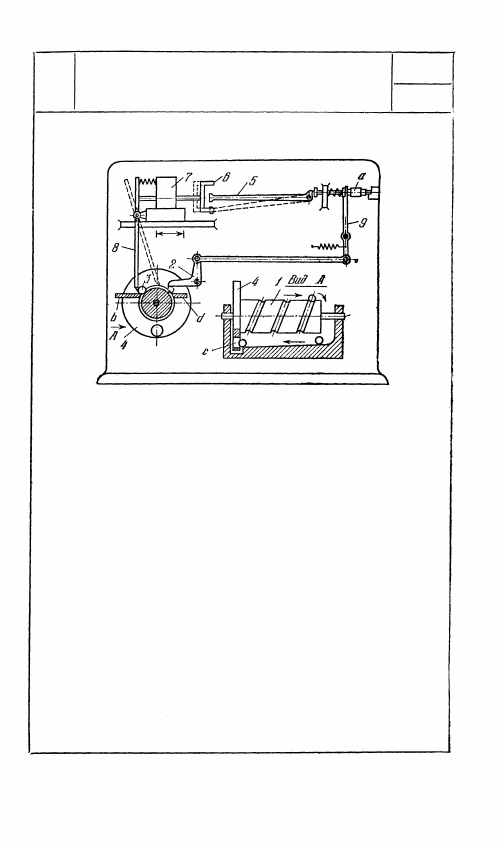

Синхронно с транспортирующей системой, перемещающей изде-

лие от одной измерительной позиции к другой, вращается кула-

чок 1 с винтовыми канавками. По каждой канавке, опираясь

на полку b, движется шарик 3, причем каждый шарик 3 сопро-

вождает свое изделие а, передвигаемое транспортирующей

системой и переходящее от одной измерительной позиции к Дру-

гой. Если изделие а — годное, то оно проносится транспорти-

рующей системой до конца и сбрасывается в приемник. Одновре-

менно сопровождающий его шарик 3, пройдя все витки винтовой

резьбы, доходит до конца кулачка 1, падает вниз, скатывается

в обратную сторону, попадая в отверстие диска 4, вращающегося

вместе с кулачком 1, поднимается и вновь попадает в винтовую

канавку кулачка 1, начиная цикл движения сначала. Если на

какой-либо измерительной позиции изделие будет забраковано,

то рычаг 5 отклонится от среднего положения и упор 6, совер-

шающий вместе с ползуном 7 возвратно-поступательное движе-

ние, наткнется на рычаг 5, благодаря чему рычаг 8 отклонится

и перекинет шарик 3 на другую сторону винтовой канавки (по-

ложение показано на чертеже пунктиром). Тогда шарик 3 будет

сопровождать забракованное изделие а, скользя вдоль полки d.

Дойдя до конца винтовой канавки, шарик 3 приподнимет конец

рычага 2, последний через систему промежуточных звеньев от-

клонит рычаг 9, и изделие а, потеряв опору, провалится в ящик

бракованных изделий.

173

СП

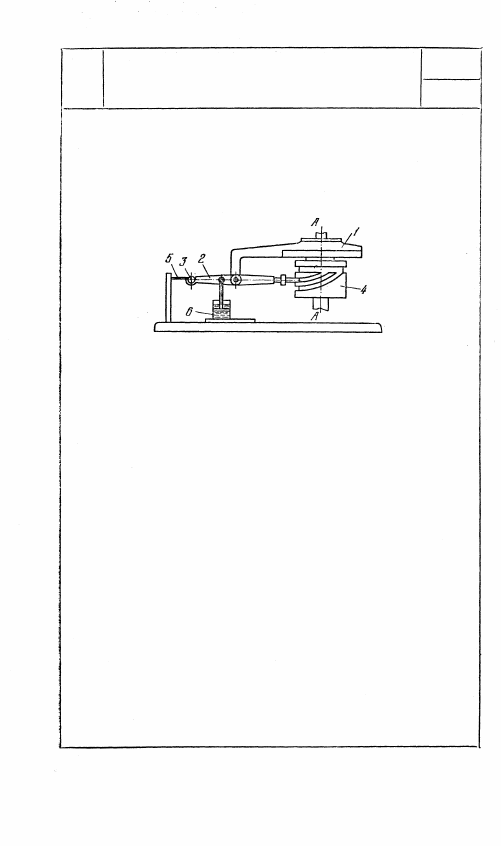

К непрерывно вращающейся вокруг

неподвижной оси A — А карусели 1

подвешены коромысла 2, в чашки ко-

торых из загрузочного автомата по-

ступают изделия 3. В определенном

секторе поворота карусели 1 коромысло

2 освобождается от связи с неподвиж-

ным кулачком 4 и совершает качатель-

ное движение. В зависимости от веса

изделия 3 правый конец коромысла 2

входит в один из трех расположенных

друг над другом пазов кулачка 4.

В фиксированном таким образом поло-

жении коромысло 2 несет изделие к од-

ному из трех сбрасывателей 5, распо-

ложенных на различных уровнях и

поставленных один за другим. Каж-

дое коромысло снабжено масляным

демпфером 6.

174

3971

КУЛАЧКОВО-РЫЧАЖНЫЙ

ПРОСТРАНСТВЕННЫЙ СОРТИРУЮЩИЙ

МЕХАНИЗМ С НЕПОДВИЖНЫМ КУЛАЧКОМ

КР
