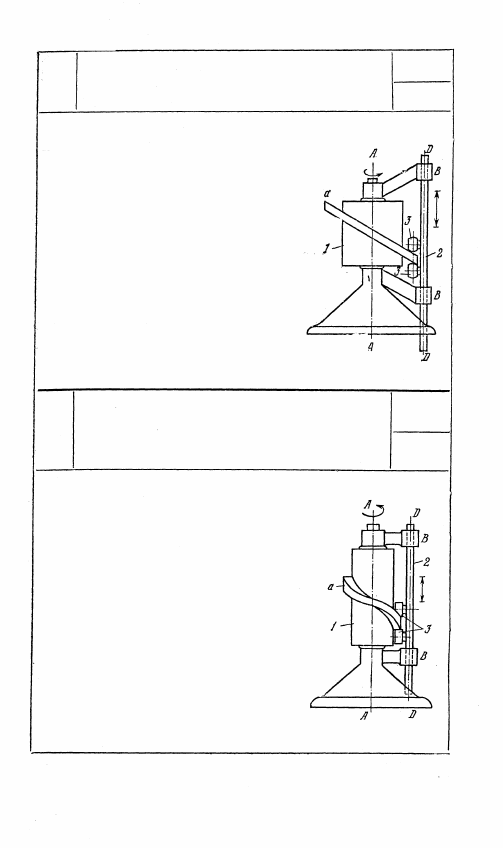

2880

ТРЕХЗВЕННЫЙ КУЛАЧКОВЫЙ

ПРОСТРАНСТВЕННЫЙ МЕХАНИЗМ

КОСОЙ ШАЙБЫ

ПК

Цилиндр 1 вращается вокруг неподвижной

оси А — A. С цилиндром 1 жестко свя-

зана косая шайба а, являющаяся кулач-

ком. Толкатель 2, движущийся в непод-

вижных направляющих В — В, ось D — D

которых параллельна оси A—A, имеет

два бочкообразных ролика 3, перекаты-

вающиеся по верхней и нижней стороне .

косой шайбы а, обеспечивая тем самым

замыкание механизма. При равномерном

вращении цилиндра 1 толкатель 2 дви-

жется с постоянной скоростью. Величины

полного хода толкателя 2 и его скорости

пропорциональны углу наклона плоскости

шайбы к оси A — А.

2881

ТРЕХЗВЕННЫЙ КУЛАЧКОВЫЙ

ПРОСТРАНСТВЕННЫЙ МЕХАНИЗМ

С ВИНТОВЫМ ПРОФИЛЕМ

И ДВУМЯ РОЛИКАМИ

ПК

Цилиндр 1, вращающийся вокруг непод-

вижной оси А — А, имеет винтовую на-

резку а, являющуюся профилем кулачка.

Толкатель 2 движется в неподвижных

направляющих В — В, ось D — D кото-

рых параллельна оси А — А. Ролики 3

толкателя 2 перекатываются по верхней

и нижней части нарезки а, обеспечивая за-

мыкание механизма.

55

Т

Т

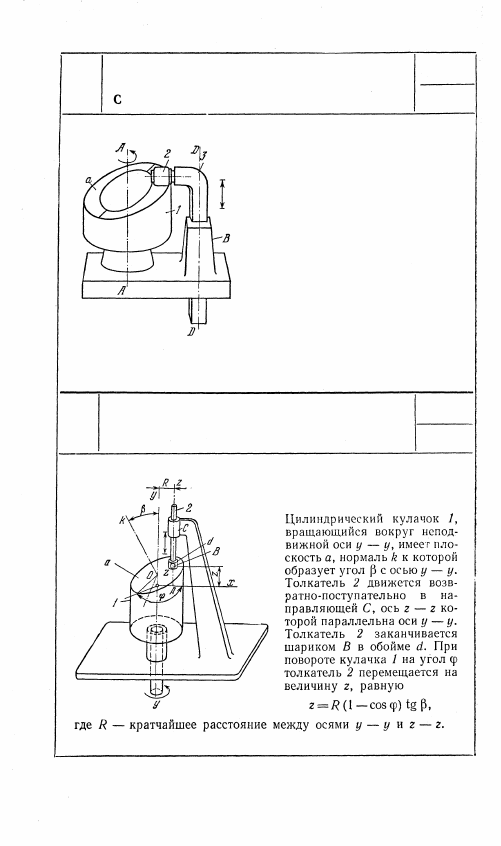

2882

ТРЕХЗВЕННЫЙ КУЛАЧКОВЫЙ

ПРОСТРАНСТВЕННЫЙ МЕХАНИЗМ

ПЛОСКОСТНЫМ ПРОФИЛЕМ КУЛАЧКА

ПК

Цилиндрический кулачок 1 вра-

щается вокруг неподвижной оси

А — A. Профиль а кулачка 1 пред-

ставляет собой сечение полого ци-

линдра плоскостью, проведенной под

некоторым углом к оси А — А,

Толкатель 3, движущийся возврат-

но-поступательно в неподвижной

направляющей В вдоль оси D — D,

параллельной оси А — A, имеет

бочкообразный ролик 2, находящий-

ся в соприкосновении с профилем а

кулачка 1. Силовое замыкание тол-

кателя 3 и кулачка 1 осуществляется весом толкателя или спе-

циальной пружиной, не показанной на чертеже.

2883

Т Р Е Х З В Е Н Н Ы Й  К У Л А Ч К О В Ы Й

ПРОСТРАНСТВЕННЫЙ МЕХАНИЗМ

ПК

56

Т

Т

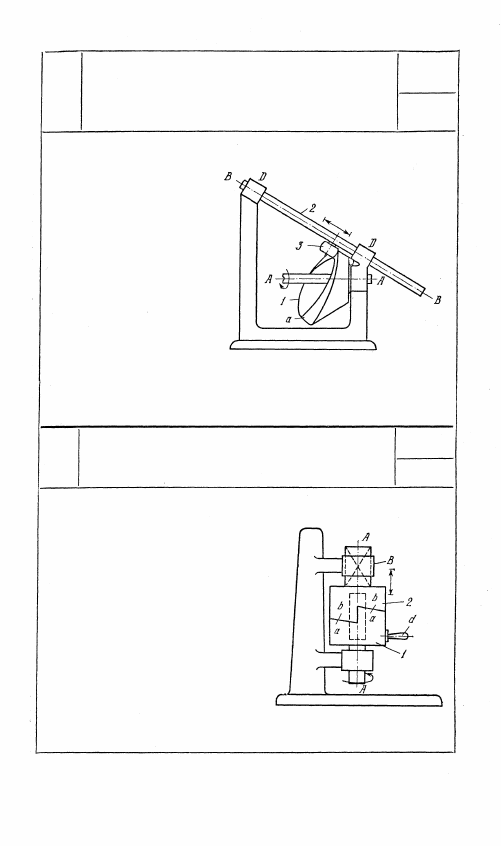

2884

ТРЕХЗВЕННЫЙ КУЛАЧКОВЫЙ

ПРОСТРАНСТВЕННЫЙ МЕХАНИЗМ

С КОНИЧЕСКИМ КУЛАЧКОМ

И БОЧКООБРАЗНЫМ РОЛИКОМ

ПК

Конический кулачок 1,

вращающийся вокруг не-

подвижной оси А — A,

имеет профиль а, по кото-

рому перекатывается боч-

кообразный ролик 3 тол-

кателя 2. Толкатель 2

движется возвратно-по-

ступательно в неподвиж-

ных направляющих

D — D, ось В — В кото-

рых параллельна обра-

зующей конической по-

верхности кулачка 1. Ро-

лик 3 имеет точечное ка-

сание с профилем а кулачка 1. Силовое замыкание механизма

осуществляется пружиной, не показанной на чертеже.

2885 ТРЕХЗВЕННЫЙ КУЛАЧКОВЫЙ МЕХАНИЗМ

ПРОСТРАНСТВЕННОГО КЛИНА

ПК

Пространственный кулачок 1 вра-

щается вокруг неподвижной оси

А — А. Профиль а кулачка явля-

ется винтовой поверхностью. Тол-

катель 2, движущийся возвратно-

поступательно в неподвижной на-

правляющей В, оканчивается профи-

лем b, совпадающим с профилем а.

Поворачивая ручку d кулачка 1,

можно перемещать толкатель 2

вдоль оси А — А.

57

Т

Т

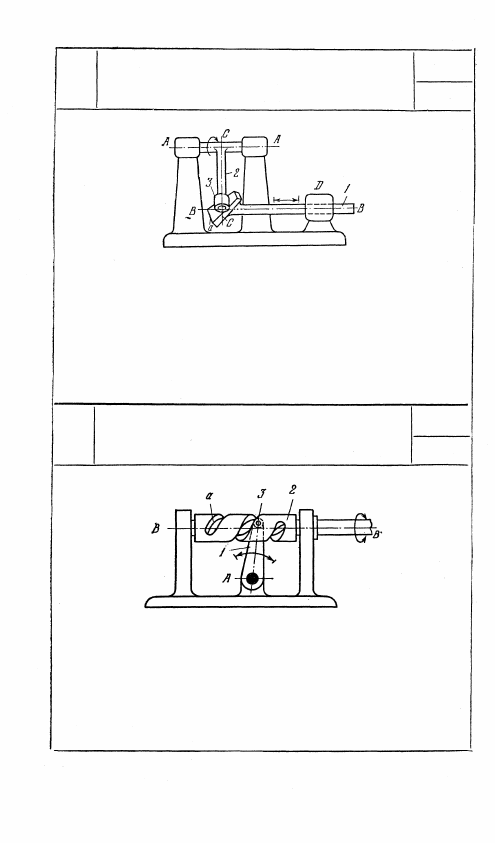

Кулачок 1 движется возвратно-поступательно в неподвижных

направляющих D вдоль оси В — В. Рабочая часть кулачка

представляет собой плоскость а, расположенную под некоторым

углом к оси В — В. Коромысло 2 качается вокруг неподвижной

оси A — A. Ролик 3 вращается вокруг оси С — С коромысла 2

и перекатывается по плоскости а. Оси А — А и С — С пересе-

каются и взаимно перпендикулярны. Ось В — В движения ку-

лачка 1 параллельно оси А — А вращения коромысла 2. Силовое

замыкание механизма обеспечивается пружиной, не показанной

на чертеже.

2887

ТРЕХЗВЕННЫЙ КУЛАЧКОВЫЙ

ПРОСТРАНСТВЕННЫЙ МЕХАНИЗМ

С ВХОДНЫМ КОРОМЫСЛОМ

ПК

Коромысло 1, качающееся вокруг неподвижной оси А, является

входным. Ролик 3 коромысла 1 перекатывается по винтовому

пазу цилиндрического кулачка 2, совершающего вращательное

движение относительно неподвижной оси В — В. Передача дви-

жения от коромысла 1 к кулачку 2 возможна при достаточно боль-

шом угле подъема винтового паза а. За один полный цикл движе-

ния механизма кулачок 2 совершает два оборота в одном направ-

лении и два оборота в противоположном. Механизм может быть

использован для переключения движения.

58

2886

ТРЕХЗВЕННЫЙ  К У Л А Ч К О В Ы Й

ПРОСТРАНСТВЕННЫЙ МЕХАНИЗМ

С ПЛОСКОСТНЫМ КУЛАЧКОМ

ПК

Т

Т
