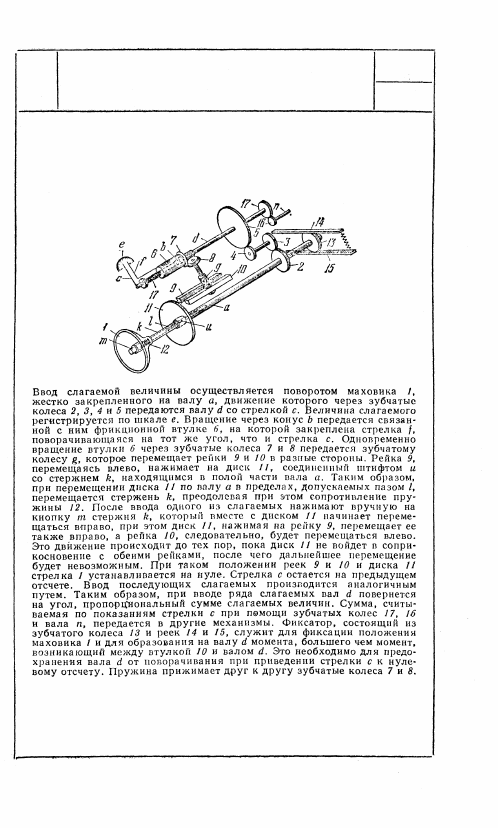

2785

ЗУБЧАТО-РЕЕЧНЫЙ

СУММИРУЮЩИЙ МЕХАНИЗМ

С РЕЕЧНЫМ СБРАСЫВАТЕЛЕМ

СЗ

МО

553

554

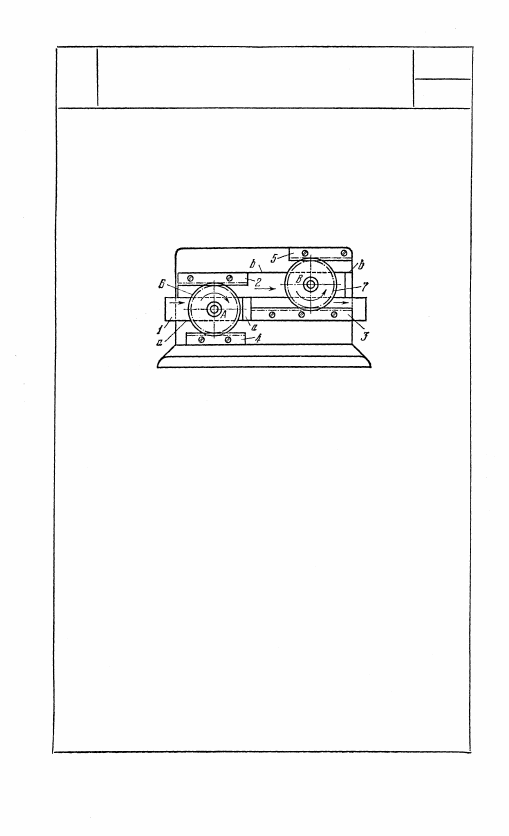

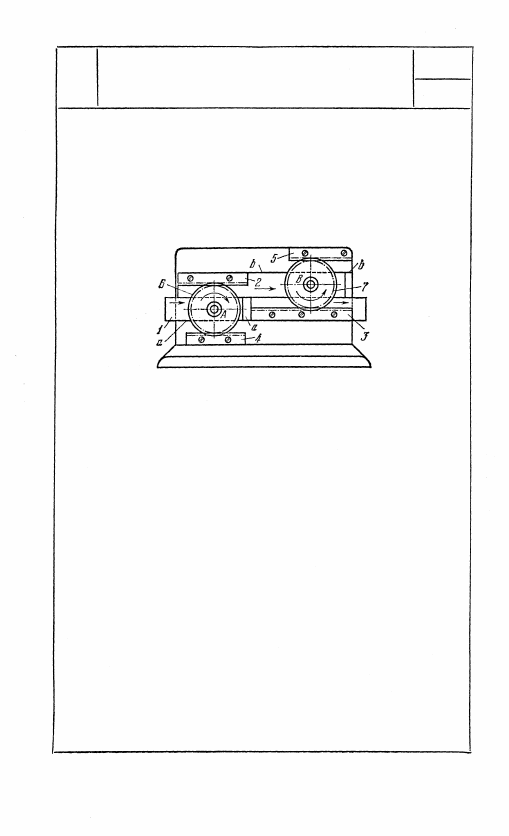

2786

ЗУБЧАТО-РЕЕЧНЫЙ

МНОЖИТЕЛЬНЫЙ МЕХАНИЗМ

СЗ

МО

Звено 1, движущееся поступательно

в неподвижных направляющих а — а,

входит во вращательную пару А

с колесом 6, перекатывающимся по

неподвижной рейке 4. Колесо 6 за-

цепляется с рейкой 2, движущейся

поступательно в неподвижных направ-

ляющих. Рейка 2 входит во враща-

тельную пару В с колесом 7, радиус

начальной окружности которого равен

радиусу начальной окружности ко-

леса 6. Колесо 7 зацепляется с рей-

кой 3, движущейся поступательно в на-

правляющих а — а и перекатываю-

щейся по неподвижной рейке 5. Пе-

ремещение s

2

 рейки 2 равно s

2

 = 2s

l

,

а перемещение s

3

 рейки 3 равно s

3

 =

== 2s

2

 = 4s

1

, где s

1

 — перемещение зве-

на 1.

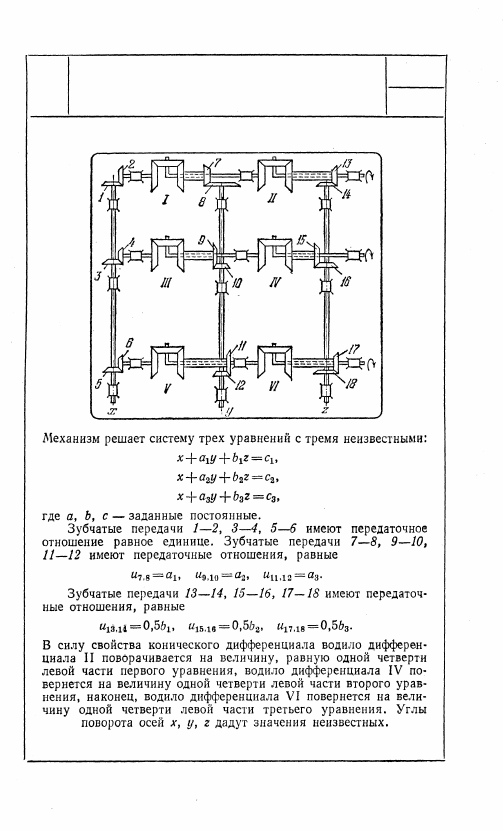

2787

ЗУБЧАТЫЙ МЕХАНИЗМ ДЛЯ РЕШЕНИЯ

СИСТЕМЫ ЛИНЕЙНЫХ

АЛГЕБРАИЧЕСКИХ УРАВНЕНИЙ

СЗ

МО

555

556

7. МЕХАНИЗМЫ ГРУЗОПОДЪЕМНЫХ УСТРОЙСТВ

(2788—2794)

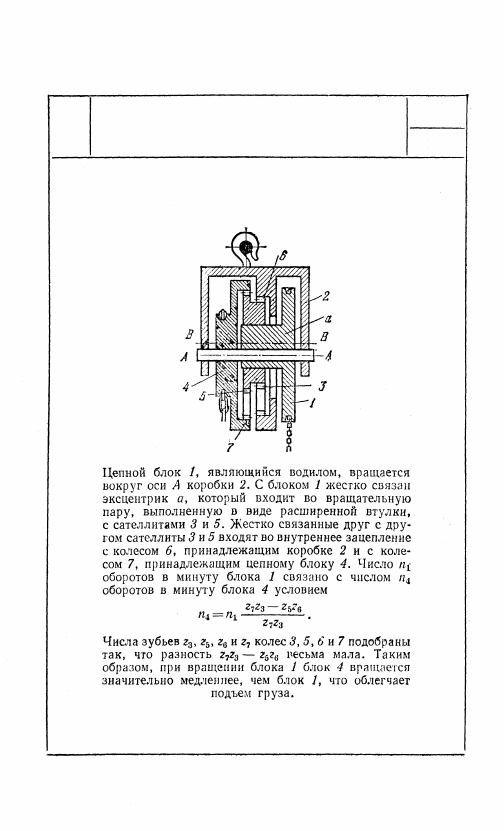

2788

ЗУБЧАТЫЙ ПЛАНЕТАРНЫЙ

МЕХАНИЗМ ЦЕПНОГО БЛОКА

СЗ

Гп
