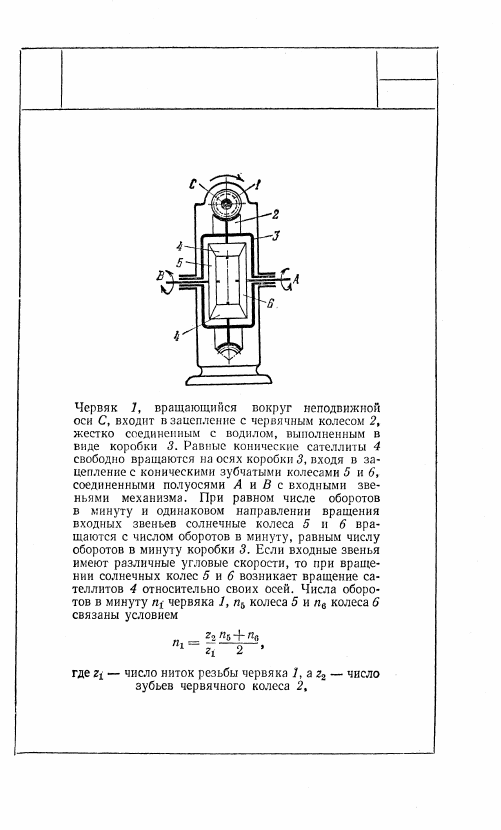

ЗУБЧАТЫЙ МЕХАНИЗМ

ДИФФЕРЕНЦИАЛА

С ЧЕРВЯЧНЫМ ЗАЦЕПЛЕНИЕМ

СЗ

МД

525

526

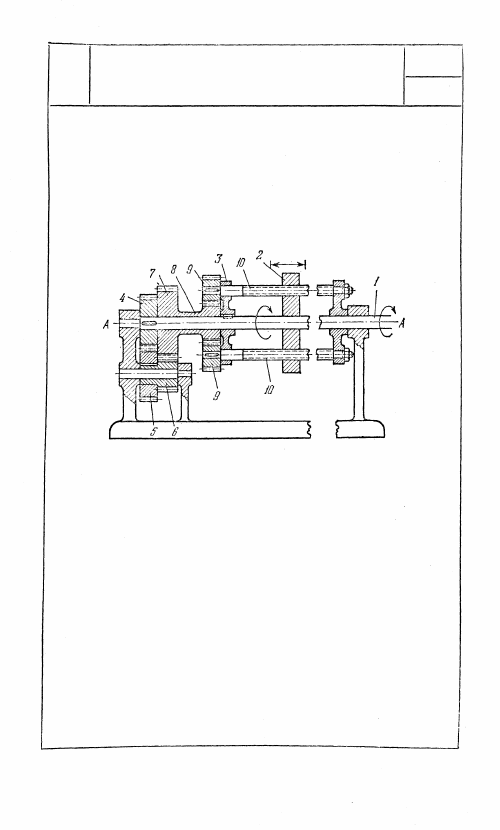

С валом 1 жестко связаны водило 3 и колесо 4.

Два равных сателлита 9 входят в зацепление

с солнечным колесом 8, свободно вращаю-

щимся на валу 1. С колесом 8 жестко связано

колесо 7, входящее в зацепление с колесом 6,

жестко связанным с колесом 5, которое в свою

очередь входит в зацепление с колесом 4. С са-

теллитами 9 жестко связаны винты 10, входя-

щие в винтовые пары с кареткой 2. При враще-

нии вала 1 каретка 2 вращается вокруг оси

A — A и движется вдоль этой оси.

2758

ЗУБЧАТО-ВИНТОВОЙ

ДИФФЕРЕНЦИАЛЬНЫЙ МЕХАНИЗМ

СЗ

мд

2759

ЗУБЧАТЫЙ МЕХАНИЗМ КЛИНОВОГО

ДИФФЕРЕНЦИАЛА

СЗ

мд

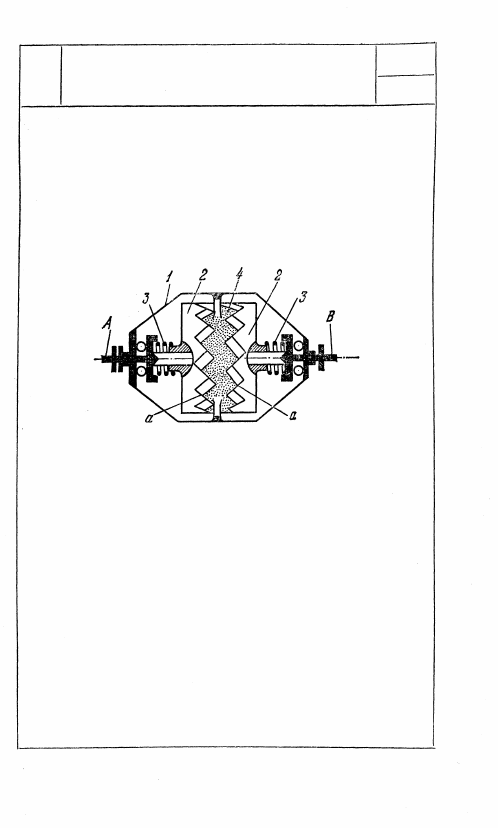

Муфты 2, имеющие клиновые зубья а со зна-

чительным углом скоса между плоскостями

зубьев, насажены на полуоси А и В так, что

могут передвигаться вдоль этих полуосей.

Посредством сжатых пружин 3 муфты 2 при-

жимаются к звену 4, соединенному с короб-

кой 1 дифференциала. Дополнительная сте-

пень свободы, необходимая при вращении

полуосей А и В с различными угловыми ско-

ростями, обеспечивается скольжением кли-

новых зубьев а, выполненных на муфтах 2

относительно клиновых зубьев на звене 4.

527

528

2760

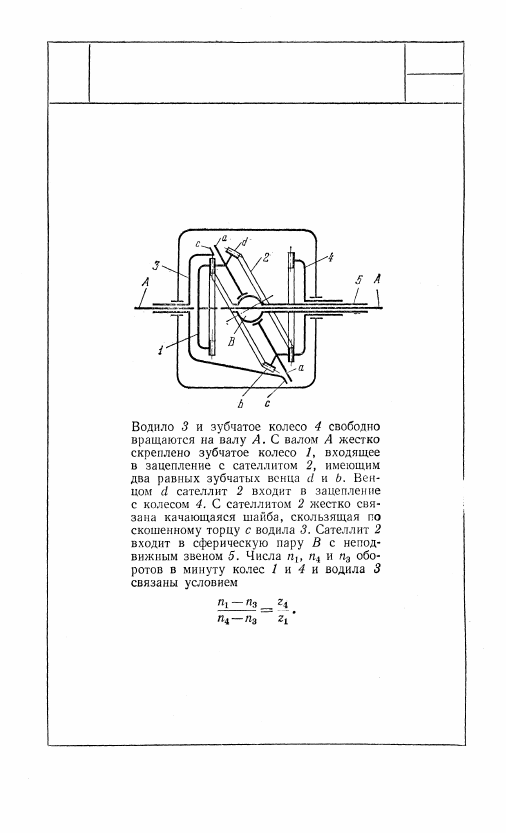

ЗУБЧАТЫЙ ПРОСТРАНСТВЕННЫЙ

ДИФФЕРЕНЦИАЛЬНЫЙ МЕХАНИЗМ

С КАЧАЮЩЕЙСЯ ШАЙБОЙ

СЗ

МД
