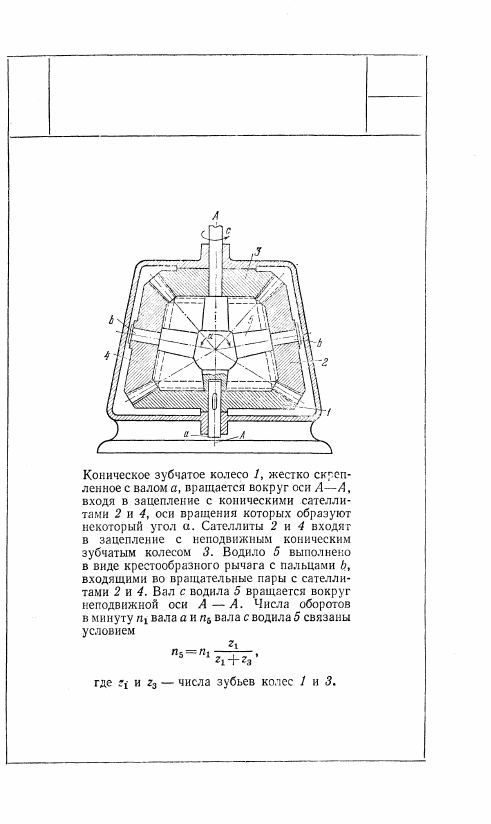

2733

ЗУБЧАТЫЙ ПЛАНЕТАРНЫЙ МЕХАНИЗМ

РЕДУКТОРА С КОНИЧЕСКИМИ

КОЛЕСАМИ И НЕСООСНЫМИ

САТЕЛЛИТАМИ

сз

МП

501

502

Зубчатое колесо 1, вращающееся вокруг

неподвижной оси A — А, входит в за-

цепление с сателлитом 2, с которым жестко

связан сателлит 3. Сателлит 3 снабжен

одним зубом а, которым он входит в за-

цепление с впадинами b неподвижного

колеса 5 с внутренним зацеплением. Ко-

леса 3 и 5 снабжены запирающими ду-

гами с и d. Сателлиты 2 и 3 входят во вра-

щательную пару с водилом 4, вращаю-

щимся вокруг неподвижной оси А — А.

Водило 4 вращается только в те периоды

времени, когда колеса 3 и 5 находятся

в зацеплении. В периоды времени сколь-

жения дуги с по дуге d водило 4 имеет оста-

новку. Число остановок водила 4 за один

полный его оборот равно числу дуг d

колеса 5.

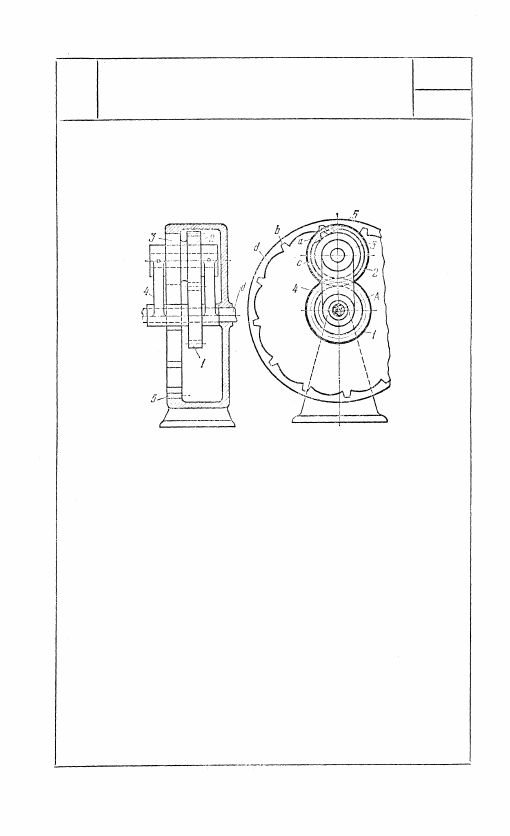

2734

ЗУБЧАТЫЙ ПЛАНЕТАРНЫЙ МЕХАНИЗМ

С ОСТАНОВКАМИ ВЫХОДНОГО ЗВЕНА

СЗ

МП

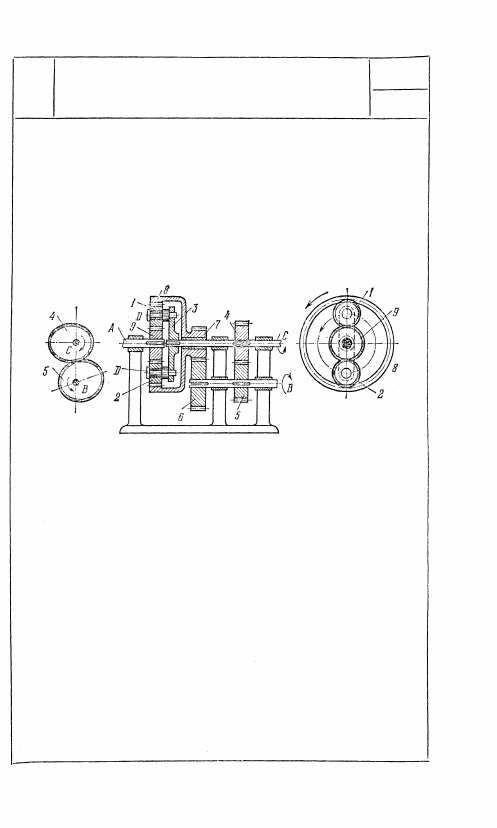

2735

ЗУБЧАТЫЙ ПЛАНЕТАРНЫЙ МЕХАНИЗМ

С НЕКРУГЛЫМИ КОЛЕСАМИ

СЗ

МП

С валом В жестко связаны некруглое зубчатое колесо 5

и круглое зубчатое колесо 6. Колесо 5 входит в зацеп-

ление с некруглым зубчатым колесом 4, жестко связан-

ным с валом С. Колесо 6 входит в зацепление с колесом 7,

свободно вращающимся вокруг вала С. Колесо 7 жестко

связано с зубчатым колесом 8 с внутренними зубьями.

С валом С жестко связано водило 3, входящее во враща-

тельные пары D с сателлитами 1 и 2. Сателлиты 1 и 2 вхо-

дят в зацепление с колесом 8 и с колесом 9, жестко свя-

занным с валом А. При равномерном вращении вала В

или С вал А вращается неравномерно.

503

504

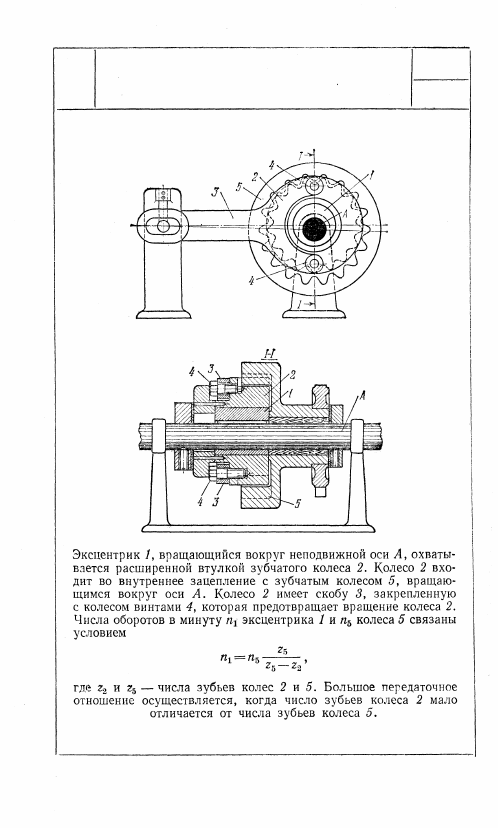

2736

ЗУБЧАТЫЙ МЕХАНИЗМ ПЛАНЕТАРНОГО

РЕДУКТОРА С БОЛЬШИМ

ПЕРЕДАТОЧНЫМ ОТНОШЕНИЕМ

СЗ

МП
