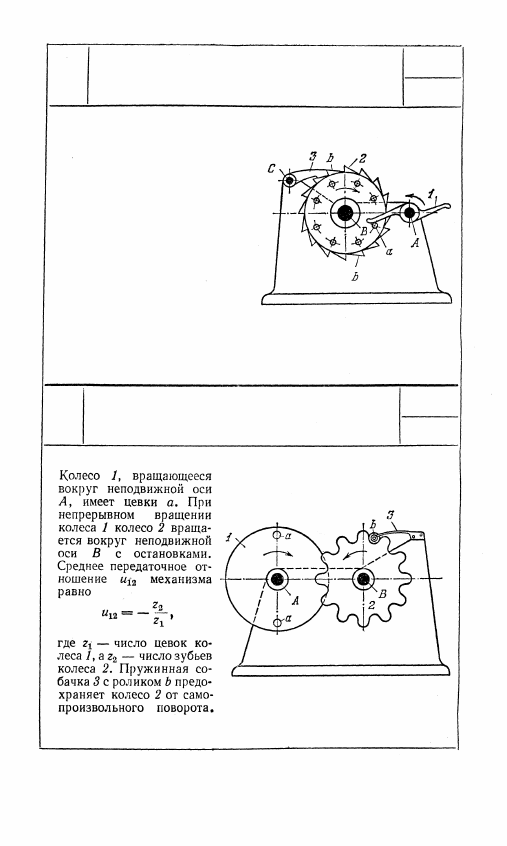

281

2459

ЗУБЧАТО-ЦЕВОЧНЫЙ МЕХАНИЗМ

С ФИКСИРУЮЩЕЙ СОБАЧКОЙ

С ОСТАНОВКАМИ ВЫХОДНОГО ЗВЕНА

ЗЦ

О

2458

ЗУБЧАТО-ЦЕВОЧНЫЙ МЕХАНИЗМ

С ОСТАНОВКАМИ ЦЕВОЧНОГО КОЛЕСА

ЗЦ

О

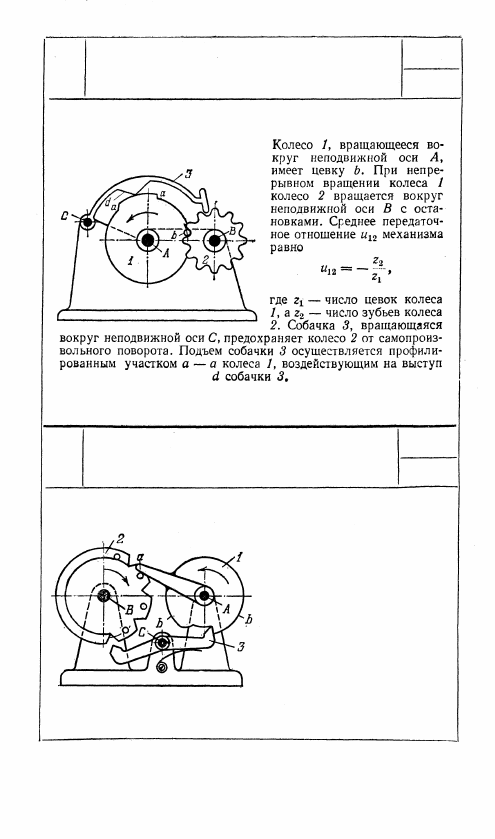

Двуплечий рычаг 1, вращающий-

ся вокруг неподвижной оси A,

периодически входит в зацепле-

ние с цевками а колеса 2, вра-

щающегося вокруг неподвижной

оси В. Цевочное колесо 2 имеет

зубья b, которые, упираясь в

собачку 3, вращающуюся вокруг

неподвижной оси С, не допус-

кают поворота цевочного колеса

2 в сторону, обратную стрелке,

указанной на чертеже. Враще-

ния рычага 1 и колеса 2 происходят в противоположных направ-

лениях.

2400

ЗУБЧАТО-ЦЕВОЧНЫЙ МЕХАНИЗМ

С ФИКСИРУЮЩЕЙ СОБАЧКОЙ

С ОСТАНОВКАМИ ВЫХОДНОГО ЗВЕНА

ЗЦ

О

2461

ЗУБЧАТО-ЦЕВОЧНЫЙ МЕХАНИЗМ

С ФИКСИРУЮЩЕЙ СОБАЧКОЙ

С ОСТАНОВКАМИ ВЫХОДНОГО ЗВЕНА

ЗЦ

О

Колесо 1 вращается вокруг

неподвижной оси А. При вра-

щении колеса 1 его зуб а

захватывает цевку колеса 2,

поворачивая последнее во-

круг неподвижной оси В на

некоторый угол. Положение

колеса 2 в период остановки

фиксируется собачкой 3, вра-

щающейся вокруг неподвиж-

ной оси С, вводимой в зацеп-

ление профилем b — b вход-

ного колеса 1.

282

283

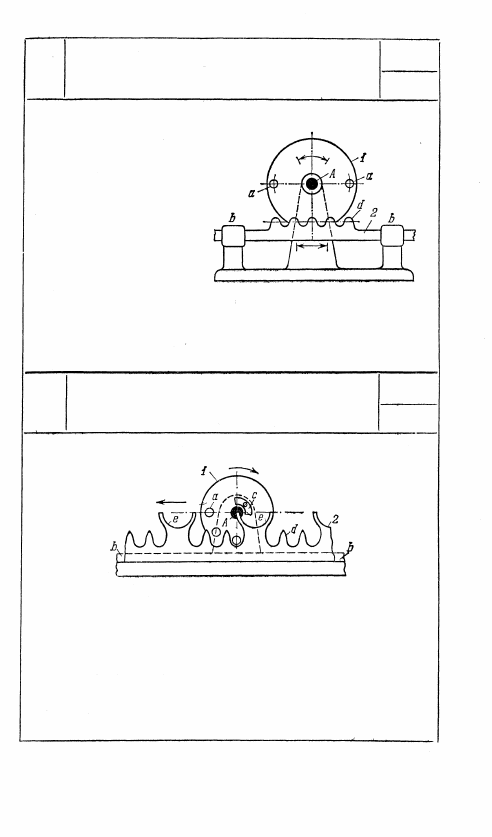

Колесо 1 с цевками а, вращающееся вокруг неподвижной оси A,

входит в зацепление с зубьями d рейки 2, движущейся поступа-

тельно вдоль неподвижной направляющей b. Профили зубьев d

рейки 2 очерчены по кривым, эквидистантным циклоиде круга.

Колесо 1 имеет запирающую дугу с, а рейка 2 — запирающие

дуги е. При равномерном вращении колеса 1 рейка 2 движется

с остановками. В периоды остановки рейки дуга с скользит по

соответствующим дугам е и тем самым предупреждается возмож-

ность самопроизвольного перемещения рейки.

2463

ЗУБЧАТО-ЦЕВОЧНЫЙ МЕХАНИЗМ

С ОСТАНОВКАМИ РЕЙКИ

ЗЦ

О

2462

ЗУБЧАТО-ЦЕВОЧНЫЙ МЕХАНИЗМ

С ОСТАНОВКАМИ РЕЙКИ

ЗЦ

О

Колесо 1, вращающееся

вокруг неподвижной оси

А, входит в зацепление с

зубьями d рейки 2, дви-

жущейся поступательно в

неподвижных направляю-

щих b — b. Профили зубь-

ев d рейки 2 очерчены

двумя полуокружностями.

При равномерном враще-

нии колеса 1 рейка 2

движется е остановками. В моменты вхождения цевок а в зацепле-

ние с зубьями d рейки имеют место соударения звеньев 1 и 2.

2464

ЗУБЧАТО-ЦЕВОЧНЫЙ МЕХАНИЗМ

С ОСТАНОВКАМИ РЕЙКИ

ЗЦ

О

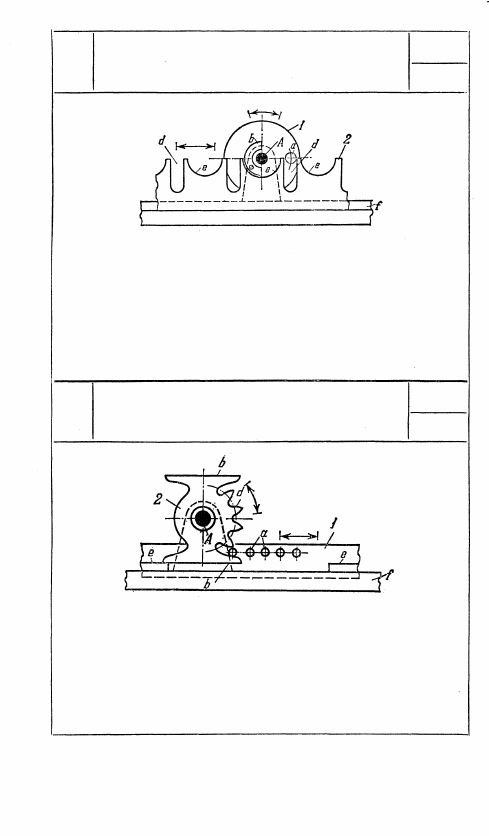

Колесо 1 с цевкой а, вращающееся вокруг неподвижной оси А,

входит в зацепление с прорезями d рейки 2, движущейся поступа-

тельно вдоль неподвижной направляющей f. Профили прорезей d

в рабочих частях прямолинейны. На колесе / имеется запираю-

щая дуга b, а на рейке 2 — запирающие дуги е. При равномерном

вращении колеса 1 рейка 2 движется неравномерно по синусои-

дальному закону с остановками. В периоды остановки дуга b

скользит по соответствующим дугам е, предупреждая рейку 2

от самопроизвольного перемещения.

2465

ЗУБЧАТО-ЦЕВОЧНЫЙ МЕХАНИЗМ

С ОСТАНОВКАМИ КОЛЕСА

ЗЦ

О

Рейка 1 с цевками а движется поступательно по неподвижной

направляющей f и входит в зацепление с зубьями d колеса 2,

вращающегося вокруг неподвижной оси А. Профили зубьев коле-

са 2 очерчены по эвольвенте круга. Рейка 1 имеет запирающие

плоскости е, а колесо 2 — запирающие плоскости b. При равно-

мерном перемещении рейки 1 колесо 2 вращается с остановками.

В периоды остановки колеса 2 плоскости е скользят по соответ-

ствующим плоскостям b колеса 2, предупреждая его от самопроиз-

вольного поворота.
