2393

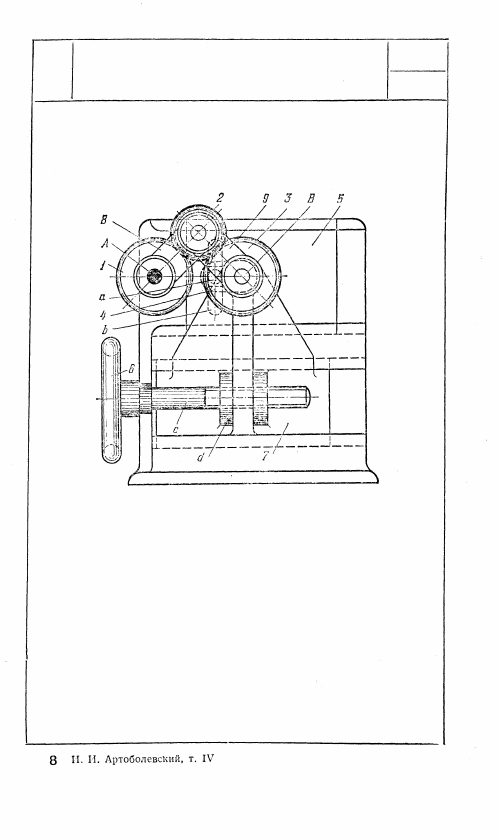

ЗУБЧАТО-РЫЧАЖНЫЙ МЕХАНИЗМ

СМЕЩЕНИЯ ПОЛЗУНА

В ПРОЦЕССЕ ДВИЖЕНИЯ

ЗР

РЗ

При вращении зубчатого колеса 1 вокруг непо-

движной оси А зубчатому колесу 3, вращаю-

щемуся вокруг оси B, сообщается вращение

через зубчатое колесо 2. С зубчатым колесом 3

связан рычаг 4, ролик а которого, перемещаясь

в прорези b ползуна 5, сообщает последнему

возвратно-поступательное движение. Регулиро-

вание смещения ползуна 5 в процессе движения

достигается поворотом рукоятки 6, по винту

с которой перемещается гайка d салазок 7.

С помощью звеньев 8 и 9 обеспечивается зацепле-

ние колес 1, 2 и 3 при переменном расстоянии

между осями А и В.

225

226

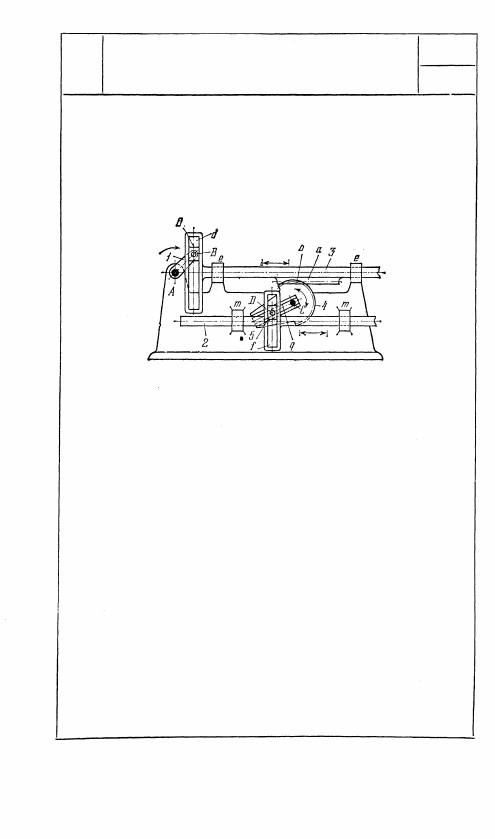

Кривошип 1, вращающийся вокруг не-

подвижной оси A, входит во вращатель-

ную пару В с ползуном 6, скользящим в

прорези d кулисы 3, скользящей в непо-

движных направляющих е — е. С кулисой

3 жестко связана зубчатая рейка а, входя-

щая в зацепление с зубчатым сектором b

звена 4, вращающегося вокруг неподвиж-

ной оси С. Звено 4 входит во вращатель-

ную пару D с ползуном 5, скользящим

в прорези f кулисы 2, скользящей в на-

правляющих т — m. При вращении кри-

вошипа 1 кулиса 2 движется возвратно-

поступательно. Ход кулисы 2 может из-

меняться путем изменения расстояния CD

закреплением оси D вращения ползуна 5

в различных точках направляющей q

звена 4.

2394

ЗУБЧАТО-КУЛИСНЫЙ МЕХАНИЗМ

С ИЗМЕНЯЕМЫМ ХОДОМ КУЛИСЫ

ЗР

РЗ

2395

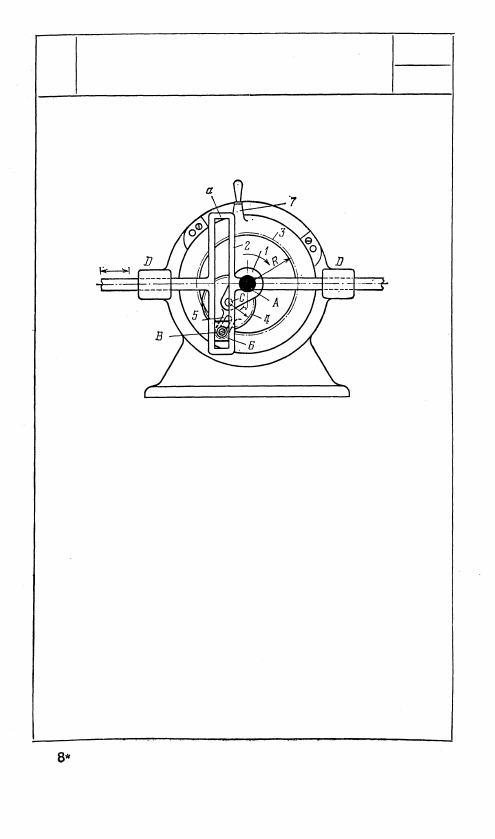

ЗУБЧАТО-КУЛИСНЫЙ ПЛАНЕТАРНЫЙ

МЕХАНИЗМ С РЕГУЛИРУЕМЫМ

ХОДОМ ВЫХОДНОГО ЗВЕНА

ЗР

РЗ

Водило 1, вращающееся вокруг неподвижной оси А,

входит во вращательную пару С с сателлитом 4,

входящим во внутреннее зацепление с неподвижным

колесом 3. На сателлите 4 закреплен кривошип 5,

входящий во вращательную пару В с ползуном 6,

скользящим в кулисе а звена 2, скользящего в не-

подвижных направляющих D—D. Оси кулисы а

и направляющих D — D взаимно перпендикулярны.

Радиус R начальной окружности колеса 3 равен

R = 2r, где r — радиус начальной окружности

сателлита. Кривошип 5 закрепляется в радиальном

пазу сателлита 4, что позволяет изменять величину

радиуса кривошипа. При вращении водила 1 любая

точка сателлита 4, лежащая на начальной окруж-

ности, движется по прямой, проходящей через

центр А. Вращая ручкой 7 колесо 3, можно фикси-

ровать точку В кривошипа 5 в различных положе-

ниях относительно оси АС водила 1 и получать

различные длины хода ведомого звена 2 от нуля

до 2R.

227

228

16. МЕХАНИЗМЫ ПРОЧИХ ЦЕЛЕВЫХ

УСТРОЙСТВ (2396—2426)

2398

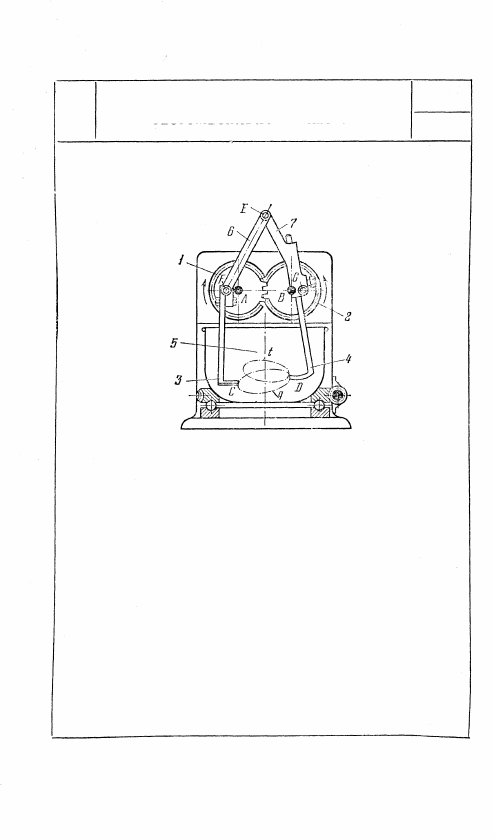

ЗУБЧАТО-РЫЧАЖНЫЙ МЕХАНИЗМ

ТЕСТОМЕСИЛЬНОЙ МАШИНЫ

ЗР

ЦУ

Зубчатое колесо 1, вращающееся вокруг

неподвижной оси A, входит в зацепление

с зубчатым колесом 2, вращающимся

вокруг неподвижной оси В. Колеса 1 и 2

входят во вращательные пары F и G со

звеньями 6 и 7, входящими во вращатель-

ную пару Е. Со звеньями 6 и 7 жестко свя-

заны тестомесильные лапы 3 и 4, точки

С и D которых описывают сложные шатун-

ные кривые q и t. Длины звеньев механизма

удовлетворяют условиям r

1

 = r

2

, FE =

= GE, где r

1

 и r

2

 — начальные окруж-

ности колес 1 и 2. В исходном положении

механизма отрезки AF и BG совпадают

с линией AB и направлены в противопо-

ложные стороны. Лапа 4 может закреп-

ляться в различных положениях относи-

тельно звена 7.
