205

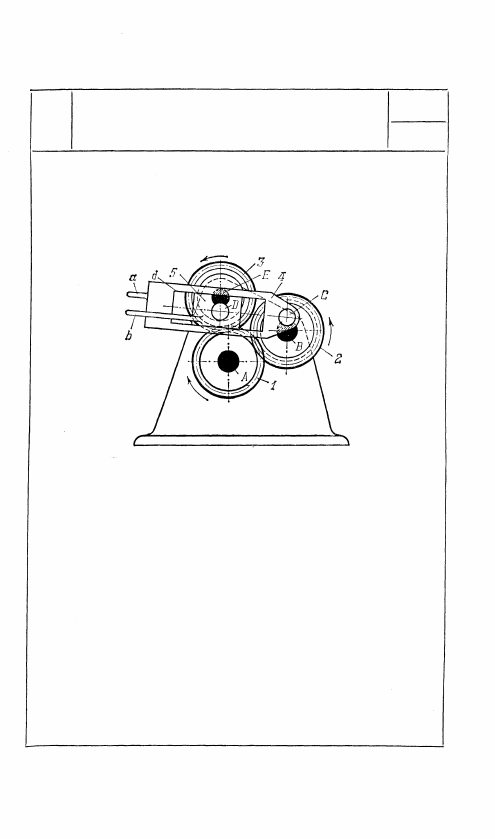

Зубчатое колесо 1, вращающееся во-

круг неподвижной оси А, входит в за-

цепление с колесами 2 и 3, вращаю-

щимися вокруг неподвижных осей В

и Е. Колесо 2 входит во вращательную

пару С с кулисой 4, а колесо 3 входит

во вращательную пару D с ползуном 5,

скользящим в прорези d кулисы 4.

При вращении колеса 1 палец а кулисы

4 вводится в перфорационное отверстие

киноленты, передвигает ее и выводится

обратно. Палец b ползуна 5 вводится

в отверстие киноленты после того, как

палец а выведен из отверстия и служит

для удерживания ленты в покое.

2370

ЗУБЧАТО-КУЛИСНЫЙ МЕХАНИЗМ

ГРЕЙФЕРА КИНОАППАРАТА

ЗР

ГК

7. МЕХАНИЗМЫ ГРЕЙФЕРОВ КИНОАППАРАТОВ

(2370—2373)

2371

ЗУБЧАТО-РЫЧАЖНЫЙ МЕХАНИЗМ

ГРЕЙФЕРА КИНОАППАРАТА

ЗР

ГК

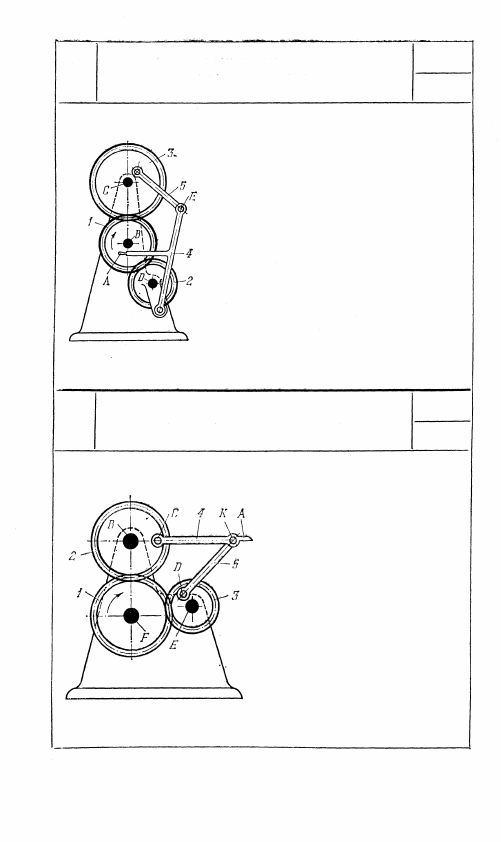

Зубчатое колесо 1, вращающееся вокруг

неподвижной оси В, входит в зацепление

с зубчатыми колесами 2 и 3, вращающими-

ся вокруг неподвижных осей D и С. Колеса

2 и 3 входят во вращательные пары со

звеньями 4 и 5, которые входят во враща-

тельную пару Е. При вращении колеса 1

точка А звена 4 описывает сложную ша-

тунную кривую, которая используется
для захвата и продвижения ленты кино-

аппарата.

2372

ЗУБЧАТО-РЫЧАЖНЫЙ МЕХАНИЗМ

ГРЕЙФЕРА КИНОАППАРАТА

ЗР

ГК

Зубчатое колесо 1, вращающееся

вокруг неподвижной оси F, вхо-

дит в зацепление с зубчатыми

колесами 2 и 3, вращающимися

вокруг неподвижных осей В и Е.

Звенья 4 и 5 входят во вращатель-

ные пары С и D с колесами 2 и 3

и во вращательную пару K.

При вращении колеса 1 точка А

звена 4 описывает сложную ша-

тунную кривую, которая исполь-

зуется для захвата и продвиже-

ния ленты киноаппарата.

206

207

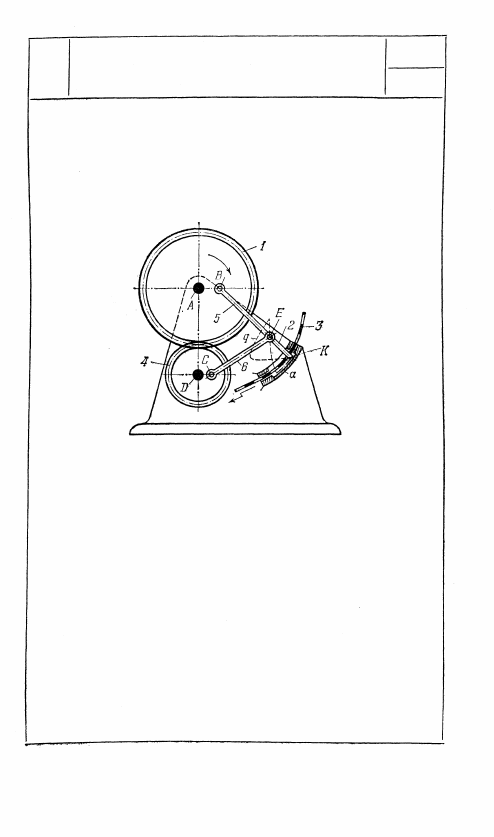

Зубчатое колесо 1, вращающееся во-

круг неподвижной оси А, входит в за-

цепление с зубчатым колесом 4, вра-

щающимся вокруг неподвижной оси D.

Колесо 1 входит во вращательную пару

В со звеном 5, а колесо 4 входит во

вращательную пару С со звеном 6,

Звенья 5 и 6 входят во врищатель-

ную пару Е, При вращении ко-

леса 1 точка K шатуна 5 описывает

сложную шатунную кривую q, которая

используется для захвата звеном 2

киноленты 3 и продвижения ее в на-

правлении, указанном стрелкой.

2373

ЗУБЧАТО-РЫЧАЖНЫЙ МЕХАНИЗМ

ГРЕЙФЕРА КИНОАППАРАТА

ЗР

ГК

8. МЕХАНИЗМЫ НАПРАВЛЯЮЩИЕ

И ИНВЕРСОРЫ (2374—2379)

2374

ЗУБЧАТО-РЫЧАЖНЫЙ НАПРАВЛЯЮЩИЙ

МЕХАНИЗМ ПРЕССА

ЗР

НИ

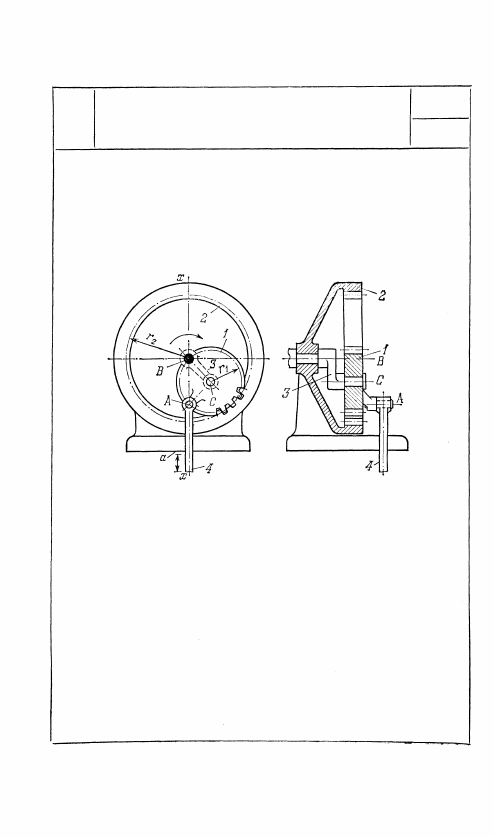

Водило 3, вращающееся вокруг неподвижной оси В,

входит во вращательную пару С с сателлитом 1,

входящим во внутреннее зацепление с неподвижным

зубчатым колесом 2. Радиус R начальной окруж-

ности колеса 2 равен R = 2r

1

 где r

1

 — радиус

начальной окружности сателлита 1. При данных

размерах колес 1 и 2 точка А сателлита 1, лежащая

на начальной окружности сателлита 1, двигается

прямолинейно вдоль оси х — х. Шток 4 механизма

пресса скользит в неподвижной направляющей а

вдоль оси х — х.
