145

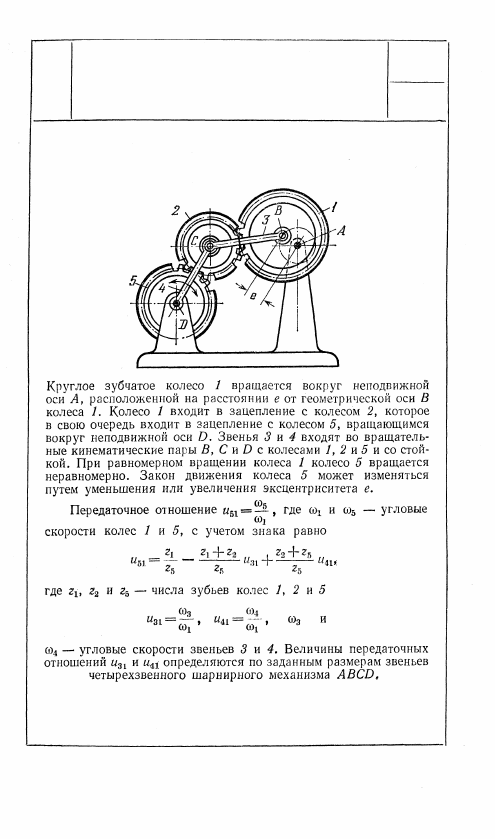

2308

ЗУБЧАТО-РЫЧАЖНЫЙ

КРИВОШИПНО-КОРОМЫСЛОВЫЙ

МЕХАНИЗМ

С ЭКСЦЕНТРИЧНЫМ КОЛЕСОМ

ЗР

м

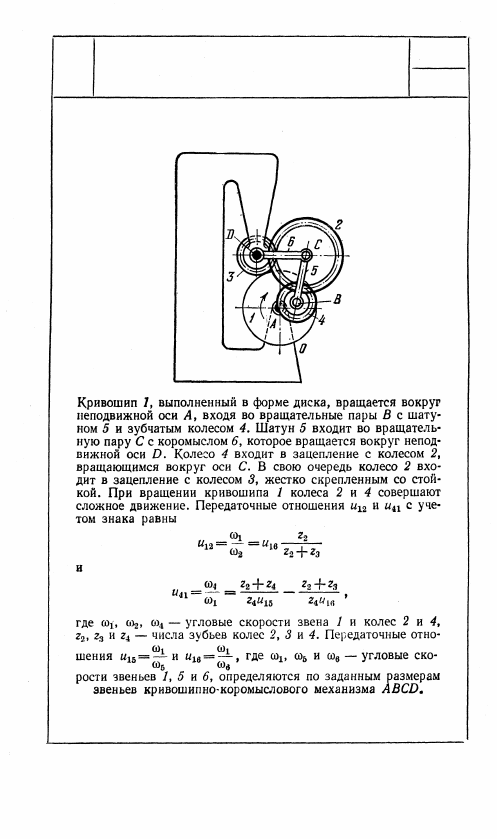

2309

ЗУБЧАТО-РЫЧАЖНЫЙ ПЛАНЕТАРНЫЙ

КРИВОШИПНО-КОРОМЫСЛОВЫЙ

МЕХАНИЗМ

ЗР

М

146

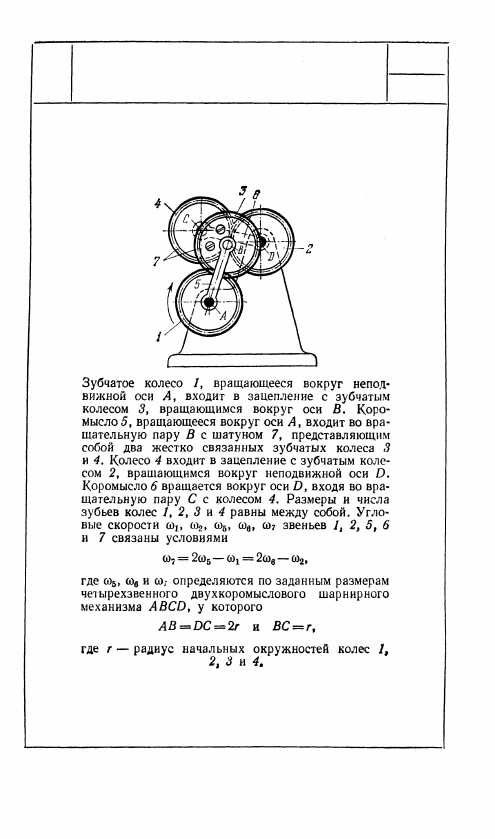

2310

ЗУБЧАТО-РЫЧАЖНЫЙ ПЛАНЕТАРНЫЙ

ДВУХКОРОМЫСЛОВЫЙ МЕХАНИЗМ

С ЧЕТЫРЬМЯ КОЛЕСАМИ

ЗР

М

147

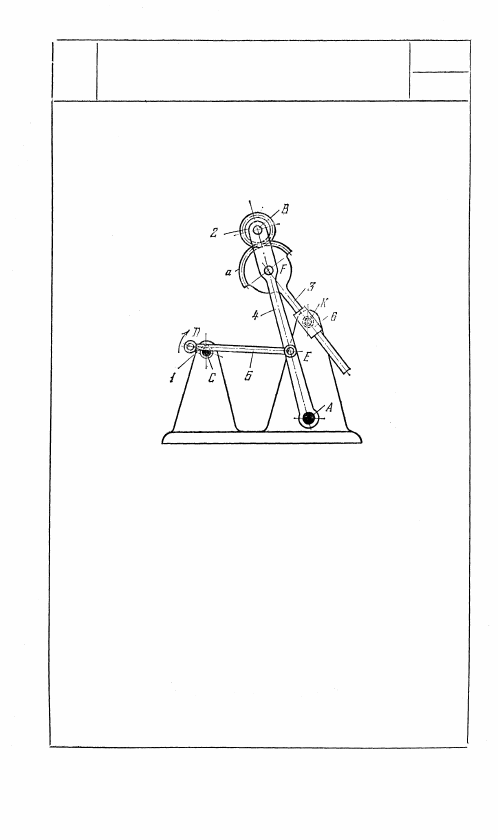

2311

ЗУБЧАТО-КУЛИСНЫЙ

ПЛАНЕТАРНЫЙ МЕХАНИЗМ

ЗР

м

Кривошип 1, вращающийся вокруг непод-

вижной оси С, входит во вращательную

пару D со звеном 5, входящим во враща-

тельную пару Е с коромыслом 4, качаю-

щимся вокруг неподвижной оси А. Коро-

мысло 4 входит во вращательную пару F

со звеном 3, скользящим в кулисе 6,

качающейся вокруг неподвижной оси K.

Звено 3 имеет зубчатый сектор а, входя-

щий в зацепление с зубчатым колесом 2,

входящим во вращательную пару В с ко-

ромыслом 4. При вращении кривошипа 1

колесо 2 вращается неравномерно и имеет

сложное движение, определяемое разме-

рами звеньев.
