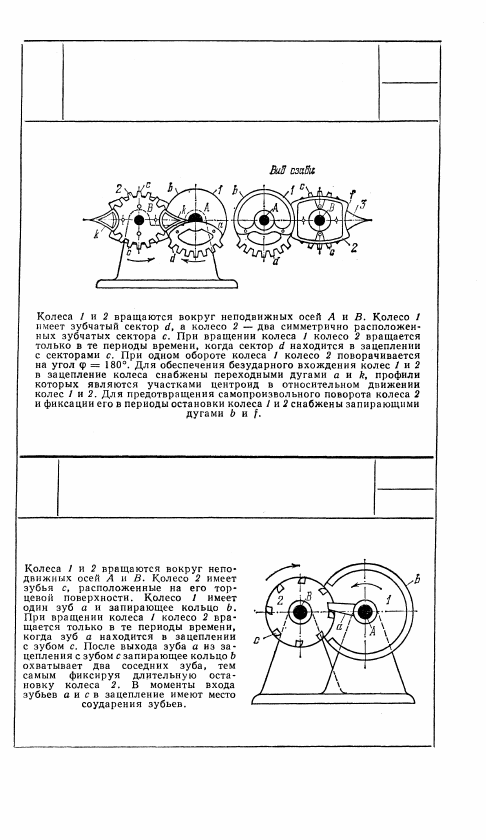

ТРЕХЗВЕННЫЙ ЗУБЧАТЫЙ МЕХАНИЗМ

С ПЕРЕХОДНЫМИ И ЗАПИРАЮЩИМИ

ДУГАМИ С ОСТАНОВКАМИ

ВЫХОДНОГО КОЛЕСА

ПЗ

О

2231

ТРЕХЗВЕННЫЙ ЗУБЧАТЫЙ МЕХАНИЗМ

С ЗАПИРАЮЩИМ КОЛЬЦОМ

С ОСТАНОВКАМИ ВЫХОДНОГО КОЛЕСА

ПЗ

77

О

78

2232

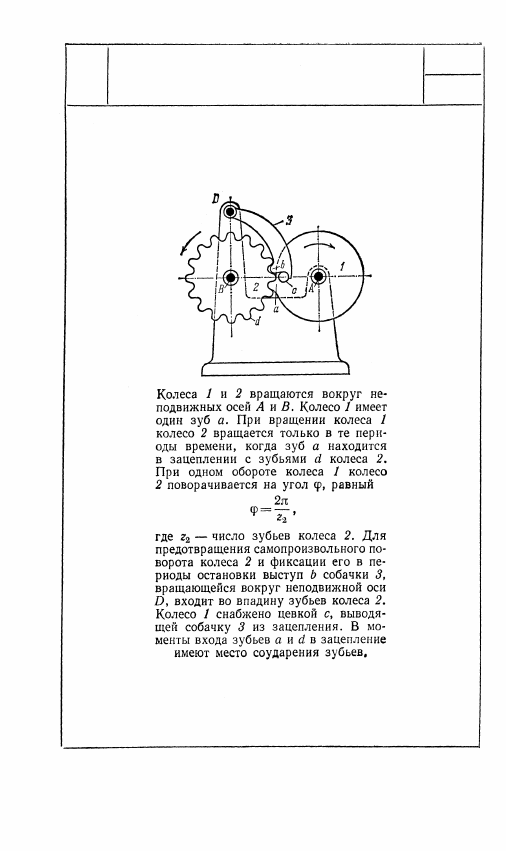

ЗУБЧАТЫЙ МЕХАНИЗМ

СО СТОПОРНОЙ СОБАЧКОЙ

С ОСТАНОВКАМИ ВЫХОДНОГО КОЛЕСА

ПЗ

О

2233

ЗУБЧАТЫЙ МЕХАНИЗМ

С СЕКТОРНЫМ КОЛЕСОМ

С ОСТАНОВКОЙ ВЫХОДНОГО КОЛЕСА

ПЗ

О

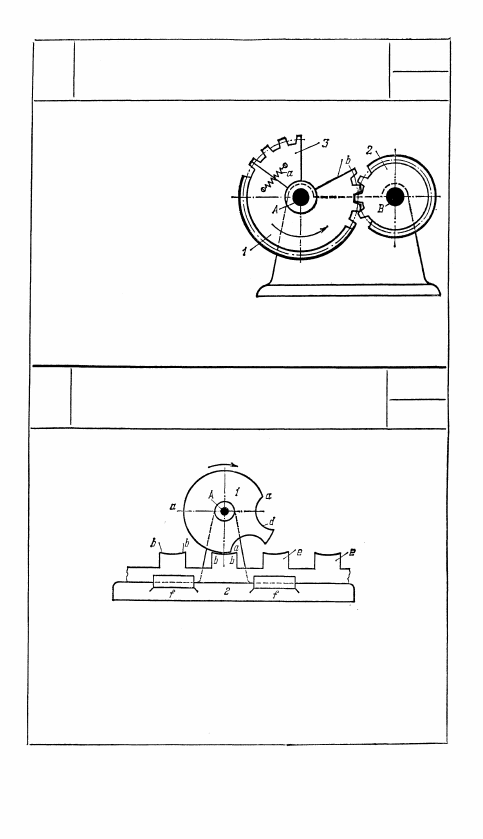

Зубчатый сектор 1 и колесо 2

вращаются вокруг непод-

вижных осей А и В. При вра-

щении сектора 1 в направле-

нии, указанном стрелкой, ко-

лесо 2 будет вращаться до

тех пор, пока не войдет в за-

цепление дополнительный

зубчатый сектор 3, свободно

вращающийся вокруг оси А.

Когда сектор 3 входит в за-

цепление с колесом 2, то

пружина а растягивается и колесо 2 имеет длительную остановку

до тех пор, пока сектор 3 не упрется в край b сектора 1.

2234

ТРЕХЗВЕННЫЙ ЗУБЧАТЫЙ МЕХАНИЗМ

С ПРЕРЫВИСТЫМ ДВИЖЕНИЕМ РЕЙКИ

ПЗ

Однозубое ведущее колесо 1 вращается вокруг неподвижной

оси А. Рейка 2 скользит в неподвижных направляющих f — f.

При вращении колеса 1 зуб d последовательно входит в зацепле-

ние с зубьями е рейки 2, сообщая ей прерывистое движение,

Запирающие дуги а и b предохраняют рейку 2 от самопроизволь-

ного поступательного движения.

79

О

2235

ТРЕХЗВЕННЫЙ ЗУБЧАТЫЙ МЕХАНИЗМ

С ЗАПИРАЮЩЕЙ ПРЯМОЙ

С ОСТАНОВКАМИ

ПЗ

О

2256

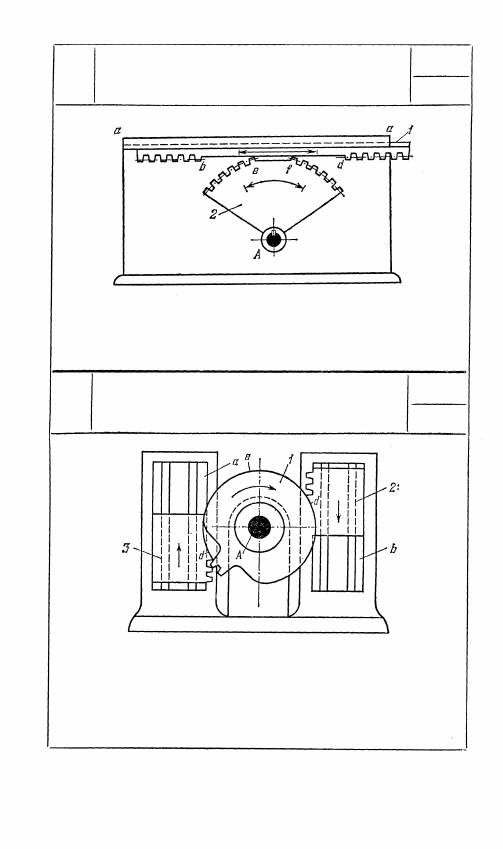

Зубчатая рейка 1 движется возвратно-поступательно в неподвиж-

ной направляющей а — а. Зубчатый сегмент 2, вращающийся

вокруг неподвижной оси A, имеет остановки в период времени

скольжения прямолинейного участка bd рейки по зубьям еиf.

ЧЕТЫРЕХЗВЕННЫЙ ЗУБЧАТЫЙ

МЕХАНИЗМ С ЗАПИРАЮЩИМИ

ДУГАМИ С ОСТАНОВКАМИ

ПЗ

О

Двузубое колесо 1 вращается вокруг неподвижной оси А. Зубча-

тые рейки 2 и 3 движутся поступательно в неподвижных направ-

ляющих b и а. При вращении колеса 1 в направлении, указанном

стрелкой, рейки 2 и 3 движутся поступательно в противополож-

ных направлениях с остановками. Запирающие дуги d на рейках

и е на колесе предохраняют рейки 2 и 3 от самопроизвольного

движения.
