2. МЕХАНИЗМЫ ЧЕТЫРЕХЗВЕННЫЕ

ОБЩЕГО НАЗНАЧЕНИЯ (2207—2211)

2207

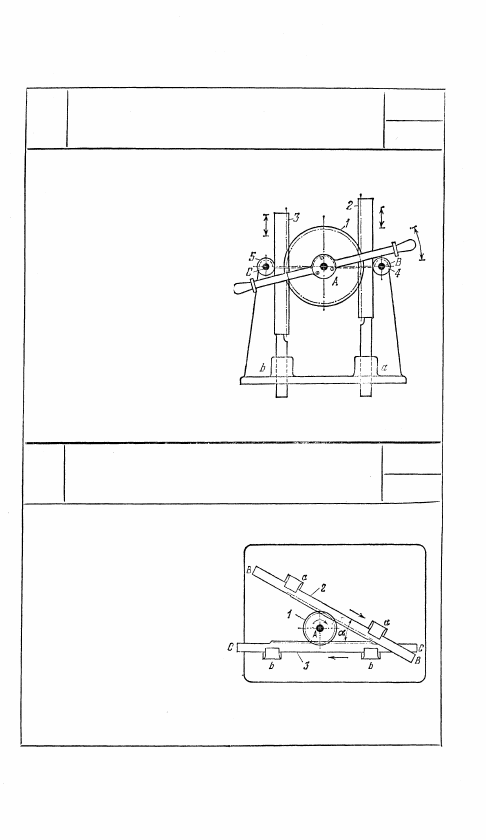

ЧЕТЫРЕХЗВЕННЫЙ ЗУБЧАТЫЙ

МЕХАНИЗМ ПРИВОДА

ДВУХ ПАРАЛЛЕЛЬНЫХ РЕЕК

ПЗ

Зубчатое колесо 1, вращаю-

щееся вокруг неподвижной

оси A, входит в зацепление

с двумя параллельными зуб-

чатыми рейками 2 и 3, дви-

жущимися поступательно

в неподвижных направляю-

щих а и b. При вращении

колеса 1 рейки движутся воз-

вратно-поступательно в про-

тивоположных направлениях

с равными скоростями. Рей-

ки 2 и 3 скользят по валикам

4 и 5, вращающимся вокруг

неподвижных осей В и С.

2208

ЧЕТЫРЕХЗВЕННЫЙ ЗУБЧАТЫЙ

МЕХАНИЗМ ПРИВОДА

ДВУХ НЕПАРАЛЛЕЛЬНЫХ РЕЕК

ПЗ

Зубчатое колесо 1, вращаю-

щееся вокруг неподвижной

оси A, входит в зацепление

с двумя зубчатыми рейками

2 и 3, движущимися поступа-

тельно в неподвижных на-

правляющих а — а и b — b.

Оси реек С и В образуют по-

стоянный угол а. При вра-

щении колеса 1 рейки дви-

жутся поступательно с рав-

ными скоростями и, следова-

тельно, имеют равные перемещения по осям В — В и С — С.

61

Ч

Ч

2209

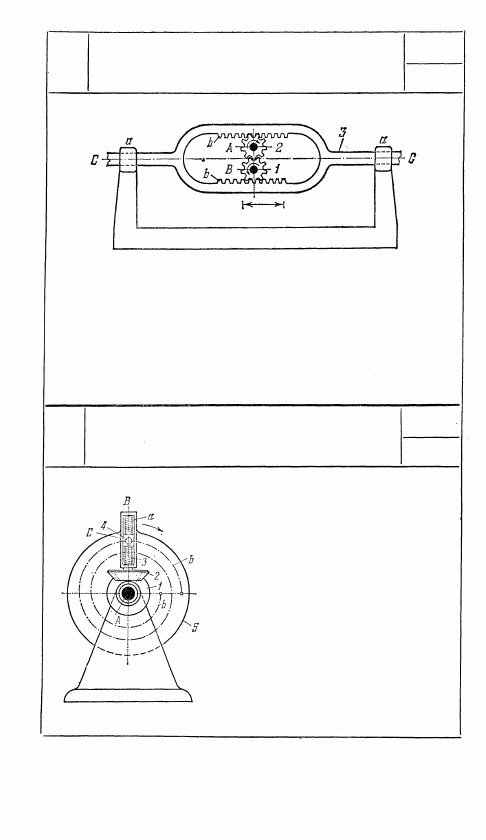

ЧЕТЫРЕХЗВЕННЫЙ

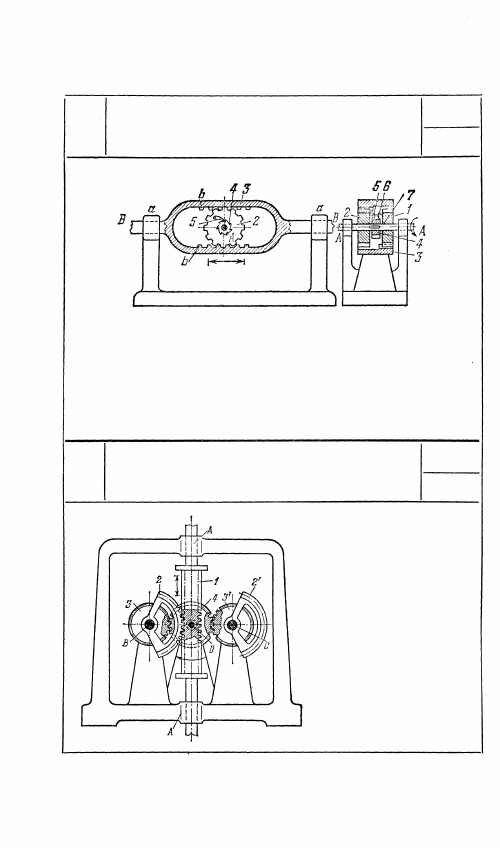

ЗУБЧАТЫЙ МЕХАНИЗМ

С ДВУХСТОРОННЕЙ РЕЙКОЙ

ПЗ

Зубчатые колеса 1 и 2 вращаются вокруг неподвижных осей В

и A. Звено 3 движется поступательно вдоль оси С — С в направ-

ляющих а — а. Колеса 1 и 2, имеющие одинаковое число зубьев,

входят в зацепление друг с другом и верхней и нижней внутрен-

ними зубчатыми сторонами звена 3. При вращении колеса 1

в направлении, указанном стрелкой, звено 3 перемещается вправо.

При изменении направления вращения колеса 1 звено 3 переме-

щается влево.

2210

ЧЕТЫРЕХЗВЕННЫЙ ЗУБЧАТО-ВИНТОВОЙ

ПЛАНЕТАРНЫЙ МЕХАНИЗМ

ПЗ

Подвижное коническое колесо 2 обе-

гает неподвижное коническое колесо 1.

Колесо 2 вращается вокруг оси В и

вместе со звеном 5 вращается вокруг

неподвижной оси А. С колесом 2 жестко

связан винт 3, входящий в винтовую

пару с ползуном 4, скользящим в на-

правляющих а звена 5. При вращении

звена 5 вокруг оси А точка С звена 4

описывает участок архимедовой спи-

рали b.

62

Ч

Ч

2211

ЧЕТЫРЕХЗВЕННЫЙ ЗУБЧАТО-ВИНТОВОЙ

МЕХАНИЗМ

ПЗ

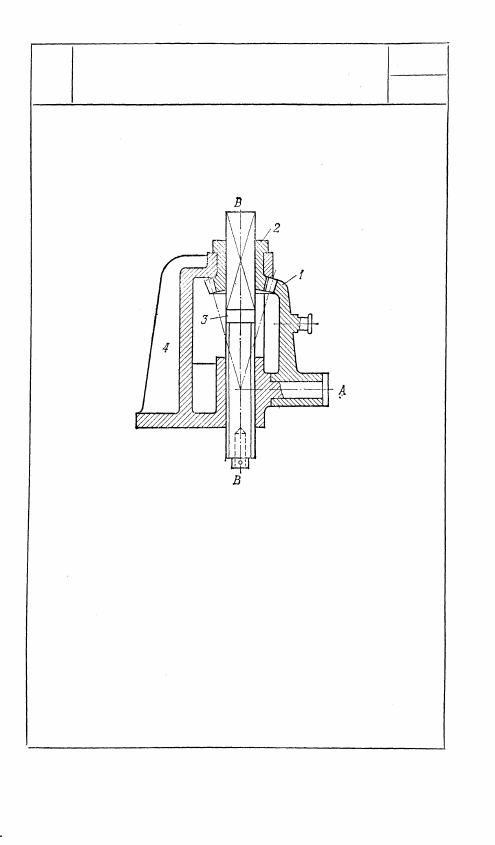

Конический зубчатый сегмент 1,

вращающийся вокруг неподвижной

оси A, входит в зацепление с кони-

ческим колесом 2, вращающимся

вокруг неподвижной оси В — В.

Колесо 2 скользит по призматиче-

ской направляющей звена 3, вхо-

дящего в винтовую пару со стой-

кой 4. При колебательном движении

сегмента 1 звено 3 совершает вин-

товое движение относительно

стойки 4.

63

Ч

3. МЕХАНИЗМЫ ПЯТИЗВЕННЫЕ

ОБЩЕГО НАЗНАЧЕНИЯ (2212—2214)

2212

ЗУБЧАТЫЙ МЕХАНИЗМ

С ДВУХСТОРОННЕЙ РЕЙКОЙ

И ХРАПОВЫМ КОЛЕСОМ

ПЗ

Зубчатые колеса 1 и 2 вращаются вокруг неподвижной оси А. Звено 3

движется поступательно вдоль оси В в неподвижных направляющих

а — а. Колеса 1 и 2 свободно вращаются на валу 7, а храповое колесо 4

жестко скреплено с валом 7. На колесах 1 и 2 свободно вращаются

храповые собачки 6 и 5, входящие в зацепление с храповым коле-

сом 4. Собачки расположены так, чтобы при возвратно-поступатель-

ном движении звена 3 стороны рейки этого звена попеременно вхо-

дили в зацепление с колесами 1 и 2 и через собачки 6 и 5 передавали

движение храповому колесу 4 и валу 7, сообщая этому валу вращение

в одном и том же направлении.

2213

ПЯТИЗВЕННЫЙ ЗУБЧАТЫЙ

РЕЕЧНЫЙ МЕХАНИЗМ С ДВУМЯ

ВЫХОДНЫМИ СЕКТОРАМИ

ПЗ

П

Зубчатая рейка 1 движется

возвратно-поступательно в

неподвижных направляющих

А — А. Рычажные зубчатые

секторы 2 и 2' вращаются

вокруг неподвижных осей В

и С. С секторами 2 и 2'

жестко связаны одинаковые

зубчатые колеса 3 и 3', вхо-

дящие в зацепление с зубча-

тым колесом 4, вращающимся

вокруг неподвижной оси D.

64
