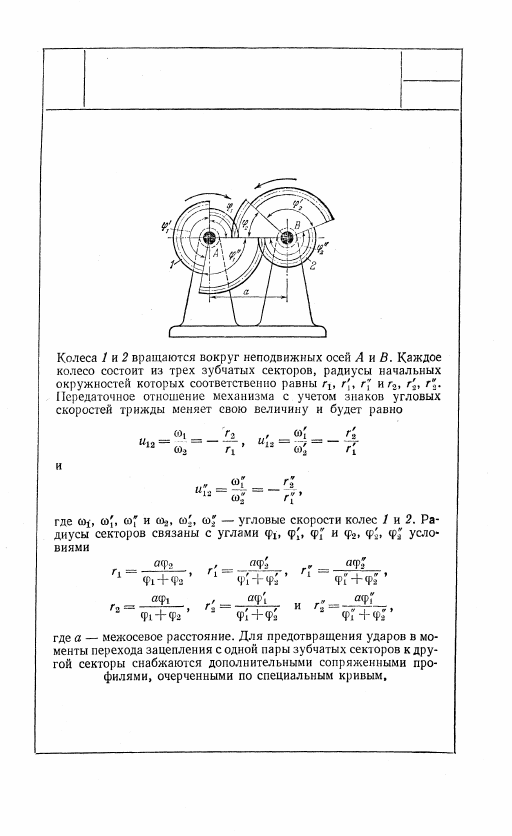

ТРЕХЗВЕННЫЙ ЗУБЧАТЫЙ МЕХАНИЗМ

С ТРЕХСТУПЕНЧАТЫМ

ПЕРЕДАТОЧНЫМ ОТНОШЕНИЕМ

ПЗ

37

Т

2180

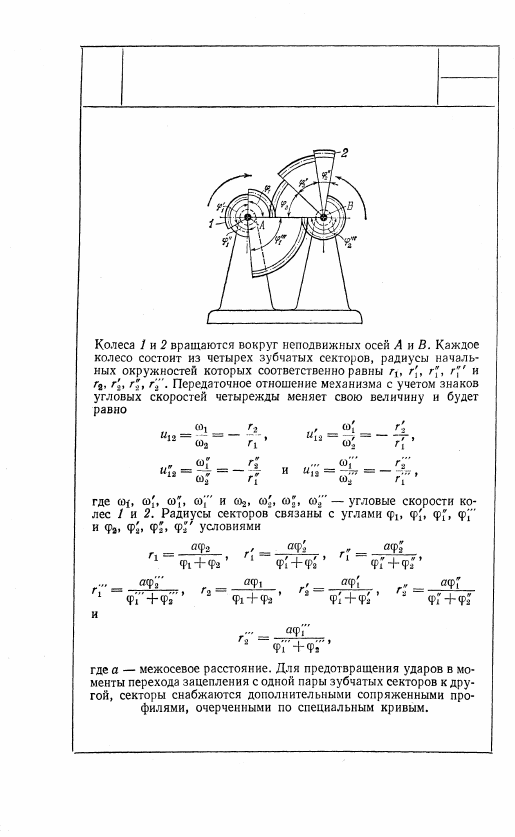

ТРЕХЗВЕННЫЙ ЗУБЧАТЫЙ МЕХАНИЗМ

С ЧЕТЫРЕХСТУПЕНЧАТЫМ

ПЕРЕДАТОЧНЫМ ОТНОШЕНИЕМ

ПЗ

38

Т

2181

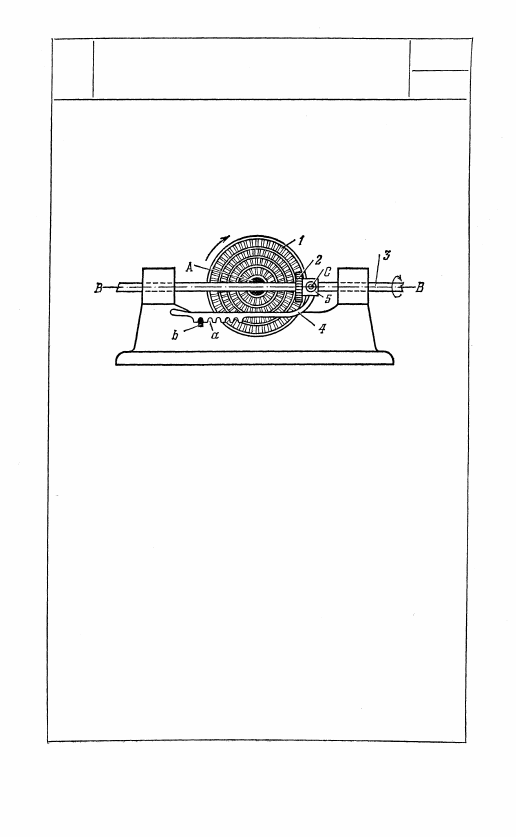

ЗУБЧАТЫЙ МЕХАНИЗМ С ПЕРЕМЕННЫМ

ПЕРЕДАТОЧНЫМ ОТНОШЕНИЕМ

ПЗ

Колеса 1 и 2 вращаются вокруг неподвижных осей А

и В—В. Колесо 1 имеет форму диска с четырьмя поя-

сами, снабженными зубьями. Колесо 2, скользящее на

призматической шпонке вдоль вала 3, входит во враща-

тельную пару с ползуном 5, скользящим вдоль вала 3.

Перемещая ползун 5 вдоль вала 3, можно вводить ко-

лесо 2 в зацепление с различными зубчатыми поясами

колеса 1. При постоянной угловой скорости колеса 1

колесо 2 может иметь четыре различные угловые ско-

рости. При этом при вхождении колеса 2 в зацепление

справа от точки A вал 3 имеет одно направление вра-

щения, а при вхождении в зацепление слева от точки A

вал 3 имеет противоположное направление вращения.

Перемещение ползуна 5 осуществляется рычагом 4,

входящим во вращательную пару С с ползуном 5.

Впадины а рычага 4 и сухарь b стойки позволяют осу-

ществлять фиксацию положения ползуна 5 при зацеп-

лении колеса 2 с любым из зубчатых поясов колеса 1.

39

Т

2182

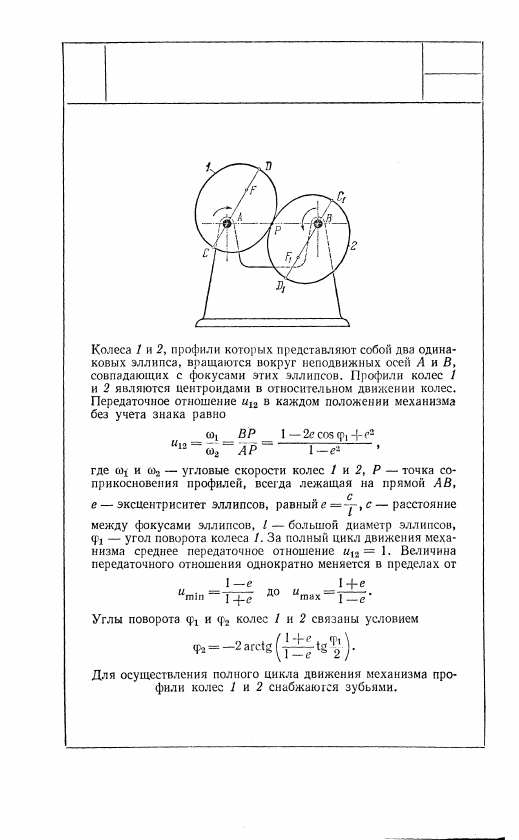

ТРЕХЗВЕННЫЙ ЦЕНТРОИДНЫЙ

МЕХАНИЗМ ЭЛЛИПТИЧЕСКИХ КОЛЕС

ПЗ

40
