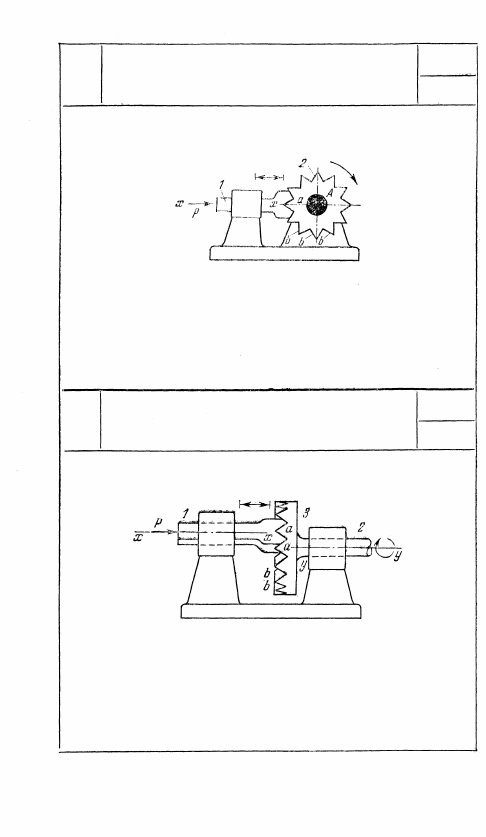

Звено 1, движущееся поступательно вдоль оси x — х в непо-

движных направляющих, имеет клиновое гнездо а. Звено 2,

вращающееся вокруг оси A, имеет клиновые зубья b. Звено 1

под действием силы р прижимается к зубьям звена 2 и засто-

поривает его в обоих направлениях.

2051

КЛИНОВОЙ ПРОСТРАНСТВЕННЫЙ

СТОПОРНЫЙ МЕХАНИЗМ

С СИЛОВЫМ ЗАМЫКАНИЕМ

РКл

03

Звено 1, движущееся поступательно вдоль оси х — х в непо-

движных направляющих, имеет клиновые зубья а. Звено 2,

вращающееся вокруг оси у — y, имеет клиновые гнезда b, рас-

положенные по окружности диска 3. Звено 1 под действием

силы Р прижимается к гнездам диска 3 и застопоривает его

в обоих направлениях.

332

2050

КЛИНОВОЙ СТОПОРНЫЙ МЕХАНИЗМ

С СИЛОВЫМ ЗАМЫКАНИЕМ

РКл

03

6. МЕХАНИЗМЫ СОРТИРОВКИ, ПОДАЧИ

И ПИТАНИЯ (2052)

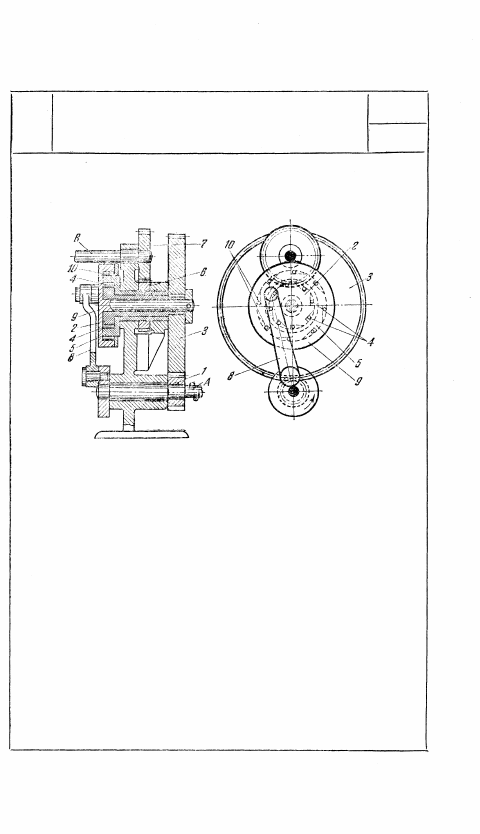

Валу A с жестко насаженным на него зубчатым коле-

сом 1 сообщается вращение с постоянной угловой ско-

ростью в направлении, показанном стрелкой. При этом

втулке 2 сообщается вращение посредством зубчатого

колеса 3. Вследствие заклинивания роликов 4 обойме 5

сообщается вращение в том же направлении, причем

валу В движение передается посредством зубчатых ко-

лес 6 и 7. В течение первой половины оборота вала А

шатун 8 поворачивает обойму 9 против часовой стрел-

ки; в течение второй половины оборота — по часовой

стрелке. Так как обойме 9 сообщается большая угловая

скорость, чем втулке 2, то в этом случае ролики 10, ра-

нее находящиеся в покое, заклиниваются, и обойме 5

вместе с валом В сообщается большая угловая ско-

рость, чем в предыдущем случае. Ролики 4 находятся

в свободном состоянии до тех пор, пока шатун 8 не

начнет поворачиваться против часовой стрелки. Таким

образом вал В, получая попеременно высокое и низкое

число оборотов, сообщает импульсы механизму подачи.

333

2052

РЫЧАЖНО-КЛИНОВОЙ МЕХАНИЗМ

ПОДАЧИ С ПЕРЕМЕННОЙ

СКОРОСТЬЮ ВРАЩЕНИЯ

РКл

СП

7. МЕХАНИЗМЫ МУФТ И СОЕДИНЕНИЙ

(2053)

2053

КЛИНОВОЙ МЕХАНИЗМ

ШАРИКОВОЙ МУФТЫ

РКл

МС

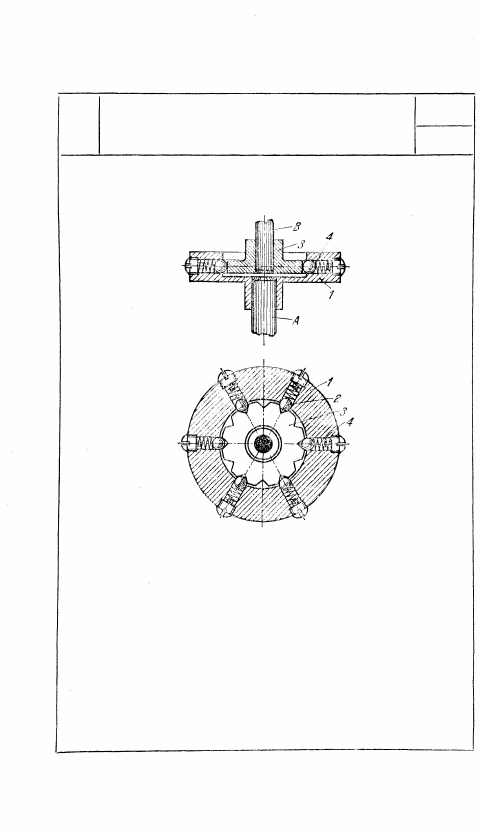

Вращение диска 1, жестко соединен-

ного с валом А, с помощью шариков

2, входящих в гнезда диска 5, пере-

дается валу В, жестко с ним соеди-

ненному. Если момент на валу В ста-

новится больше допустимого, то ша-

рики 2, преодолевая сопротивление

пружин 4, отжимаются из гнезд ди-

ска 3, причем передача вращения от

вала А к валу В прекращается.

334

8. МЕХАНИЗМЫ ИЗМЕРИТЕЛЬНЫХ

И  И С П Ы Т А Т Е Л Ь Н Ы Х УСТРОЙСТВ (2054—2056)

Р Ы Ч А Ж Н Ы Й КЛИНОВОЙ  М Е Х А Н И З М

Д И Н А М О М Е Т Р А ДРОНОВА И ЛОКАЙ

РКл

И

2054

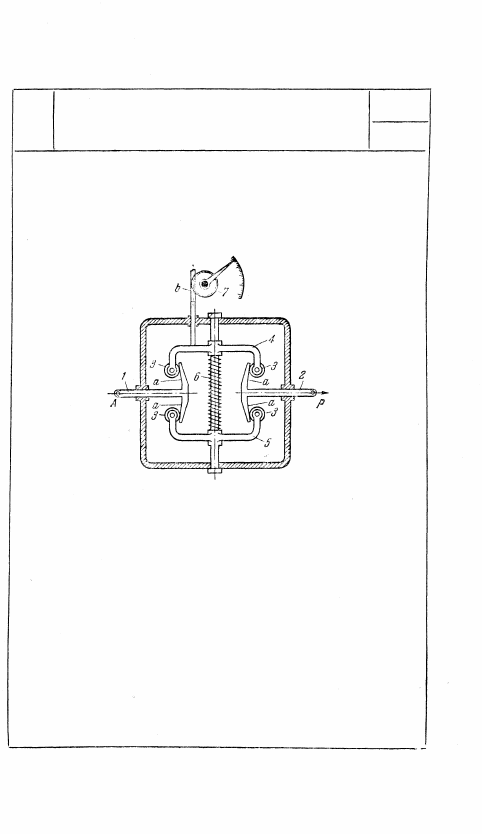

Тяга 1 закрепляется в неподвижной

точке А. Под действием силы Р, при-

ложенной к тяге 2, ролики 3 сколь-

зят по скосам а, вследствие чего

звенья 4 и 5 сближаются, сжимая

пружину 6. Перемещение звена 4 пе-

редается с помощью рейки b зубча-

тому колесу 7, стрелка которого ре-

гистрирует величину приложенной

силы Р. После прекращения действия

силы Р пружина 6 возвращает звенья

4 и 5 в исходное положение.
