Рассевы, не изображенные на чертеже, связаны жестко с пол-

зунами 1 и 3. При вращении кривошипа 4 ползуны приходят

в колебательное движение. Привод кривошипа 4 осуществля-

ется гибким валом.

2013

КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ

РАССЕВА С УПРУГИМИ ЗВЕНЬЯМИ

РУ

ВМ

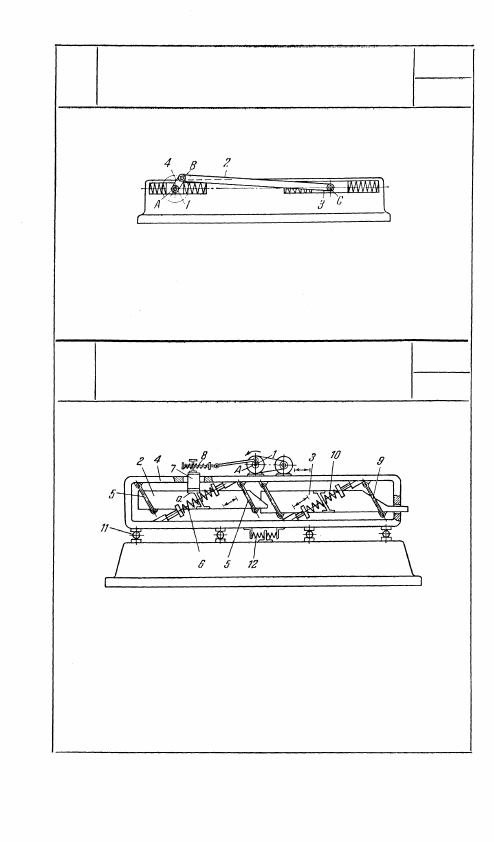

Кривошип 1 вращается вокруг оси А подвижной рамы 4. Пол-

зун 7, движущийся в направляющих рамы сита 2, подпружи-

нивается пружиной 8. Рама сита 2, подвешенная на звеньях

5, шарнирно соединенных с рамой 4, имеет кронштейн а. Пру-

жинй 6 подпружинивают рамы 2 и 4. Рама сита 3, подвешен-

ная на звеньях 9, подпружинивается пружинами 10. Подвиж-

ная рама 4, покоящаяся на катках 11, соединяется с фунда-

ментом с помощью пружин 12. При вращении кривошипа 1

сита 2 и 3 совершают сложные колебательные движения.

308

2012

КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ

ПЛОСКОГО РАССЕВА

С УПРУГИМИ ЗВЕНЬЯМИ

РУ

ВМ

2014

КРИВОШИПНО-КОРОМЫСЛОВЫЙ

МЕХАНИЗМ ПЛОСКОГО РАССЕВА

С УПРУГИМИ ЗВЕНЬЯМИ

РУ

вм

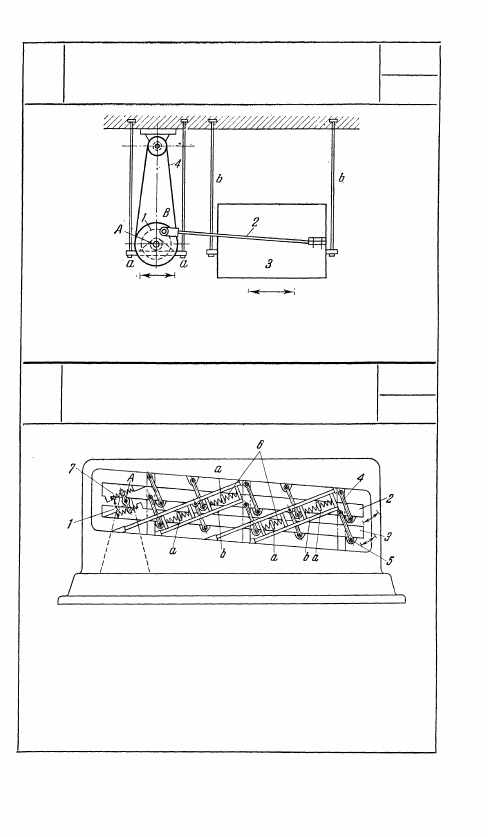

Рассев 3, подвешенный на плоских пружинах b, приводится в

движение кривошипом 1 и шатуном 2. Кривошип 1 и подшипник

А подвешены на плоских пружинах а и приводятся в движение

ремнем 4.

2015

ШАРНИРНО-РЫЧАЖНЫЙ МЕХАНИЗМ

РАССЕВА С УПРУГИМИ ЗВЕНЬЯМИ

РУ

ВМ

Рама сита 2 подвешена к стойке на одинаковых параллельно рас-

положенных подвесках 4. Рама сита 3 подвешена к стойке на

одинаковых параллельно расположенных подвесках 5. На ситах

2 и 3 имеются выступы а. Между этими выступами и неподвиж-

ной рамой b заключены пружины 6. Привод механизма в коле-

бательное движение осуществляется коромыслом 1, качающимся

вокруг неподвижной оси A и воздействующим на пружины 7,

связанные с рамами сита 2 и 3, которые совершают при качании

коромысла 1 колебательные движения.

309

2016

ШАРНИРНО-РЫЧАЖНЫЙ МЕХАНИЗМ

РАССЕВА С УПРУГИМИ ЗВЕНЬЯМИ

РУ

ВМ

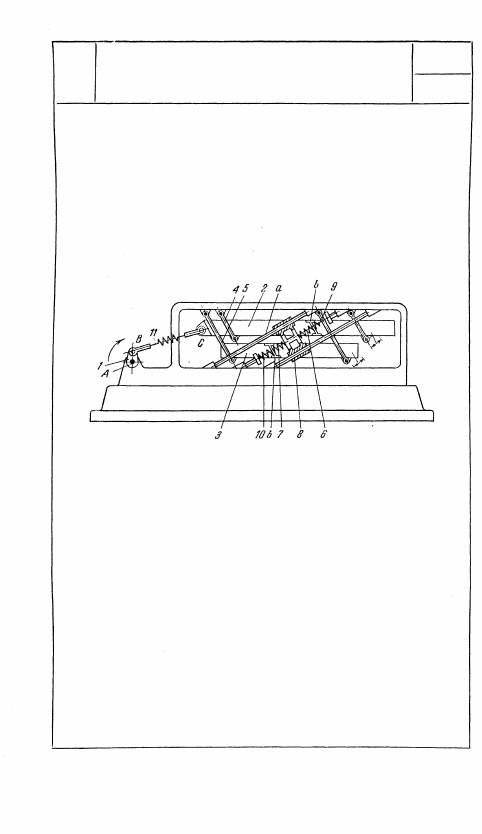

Кривошип 1 вращается вокруг неподвижной оси А.

Рама сита 2, подвешенная на звеньях 4, связана с

кривошипом 1 пружиной 11. Рама сита 3 подвешена

на звеньях 5. Ползун 8 скользит по неподвижным

направляющим а. Рамы сит 2 и 3 имеют кронштей-

ны b. Пружины 6, 7, 9 и 10 подпружинивают рамы

сит 2 и 3 и ползун 8. При вращении кривошипа 1 си-

та 2 и 3 совершают сложные колебательные движе-

ния.

310

2017

МЕХАНИЗМ ПРИВОДА РАМЫ РАССЕВА

С УПРУГИМИ ЗВЕНЬЯМИ

РУ

ВМ

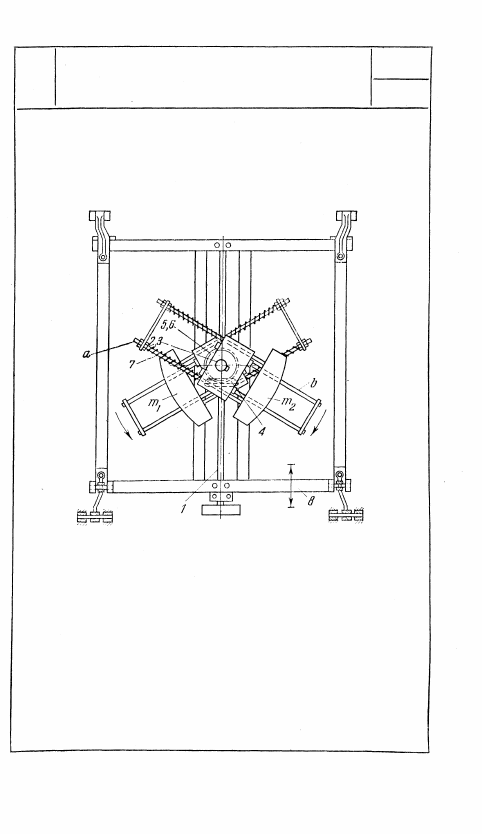

Вращение от вала 1 передается валам 2 и 3

при помощи конических зубчатых колес 4, 5,

6. Массы т

1

 и т

2

 закреплены на валах 2 и 3

посредством направляющих а и b и пружин 7.

Массы т

1

 и т

2

 вместе с направляющими вра-

щаются в противоположных направлениях.

Под воздействием неуравновешенных масс т

1

и т

2

 рама 8 рассева совершает колебательное

движение в направлении, указанном стрелкой.
