Механизмы в современной технике (Артоболевский) - часть 284

РХ

104

1711

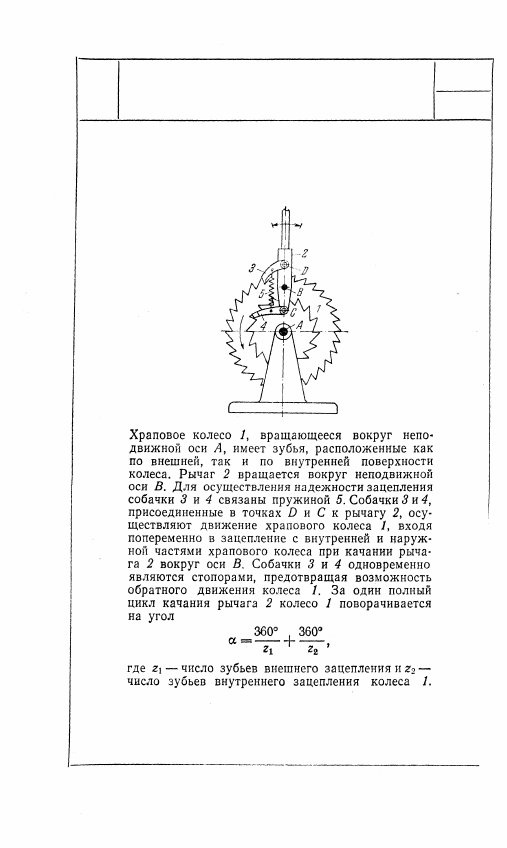

РЫЧАЖНО-ХРАПОВОЙ МЕХАНИЗМ

С ВНЕШНИМ И ВНУТРЕННИМ

ЗАЦЕПЛЕНИЯМИ

Ч

Рычаг 3, вращающийся вокруг неподвиж-

ной оси A, приводится в движение звеном

1, связанным с приводом, не показанным на

чертеже. Звено 1 входит во вращательную

пару В с ползуном 6, скользящим в пазу b

звена 3. В точке С со звеном 3 шарнирно

связана собачка 2, которая при возвратно-

поступательном движении звена 1 повора-

чивает храповое колесо 4 в направлении,

указанном стрелкой. Ролик 5, укрепленный

на ползуне 6, скользящем в пазу рычага 3,

движется в кулачковом пазу а на храпо-

вом колесе 4. Благодаря форме кулачково-

го паза расстояние между осью А и цент-

ром ролика В постепенно увеличивается или

уменьшается, влияя соответствующим обра-

зом на скорости движения рычага 3 и хра-

пового колеса 4.

105

1712

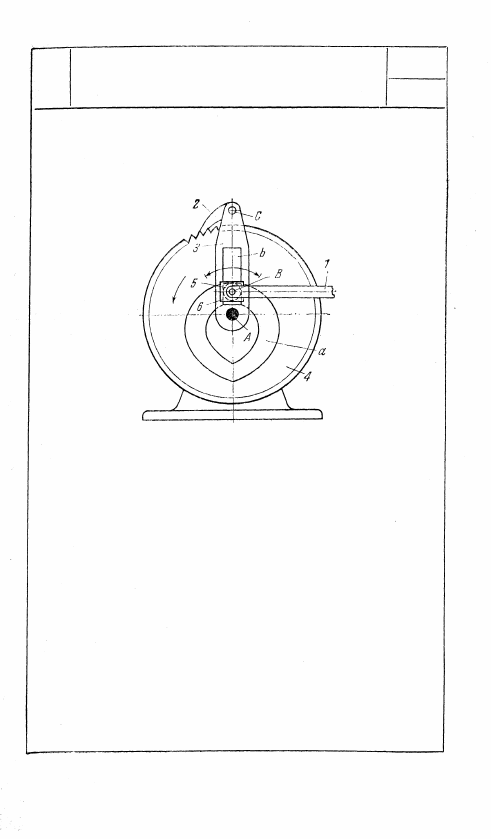

РЫЧАЖНО-ХРАПОВОЙ МЕХАНИЗМ

С ПЕРЕМЕННЫМ УГЛОМ ПОВОРОТА

ХРАПОВОГО КОЛЕСА

РХ

ч

2. МЕХАНИЗМЫ ПЯТИЗВЕННЫЕ ОБЩЕГО

НАЗНАЧЕНИЯ (1713-1716)

1713

РЫЧАЖНО-ХРАПОВОЙ МЕХАНИЗМ

С КУЛАЧКОВЫМ ПРИВОДОМ

РХ

П

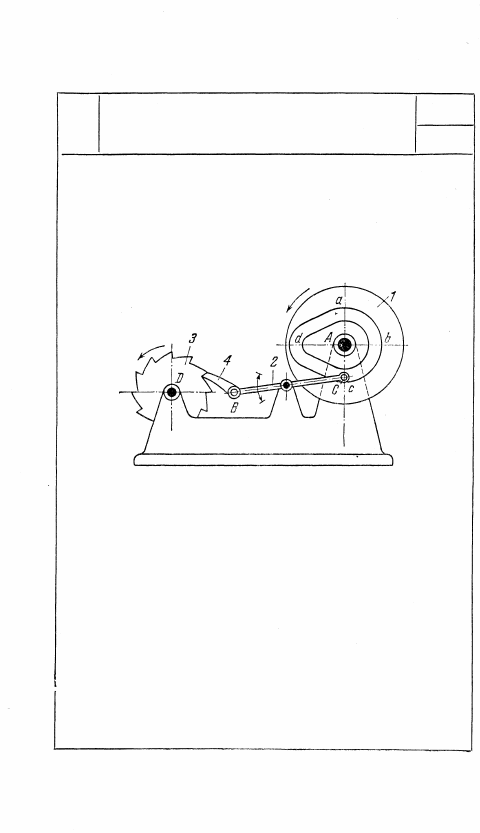

Пазовый кулачок 1, вращающийся вокруг не-

подвижной оси A, имеет профиль, очерченный

на участке abс по дуге окружности, центр ко-

торой лежит на оси A. Храповое колесо 3 вра-

щается вокруг неподвижной оси D при помо-

щи собачки 4, входящей во вращательную

пару В со звеном 2. При движении точки С

по участку abc профиля рычаг 2 находится в

покое. При прохождении участка cd собачка

4 вращает колесо 3. При прохождении участ-

ка da собачка перескакивает на следующий зуб.

106

1714

РЫЧАЖНО-ХРАПОВОЙ МЕХАНИЗМ

С КУЛАЧКОВЫМ ПРИВОДОМ

РХ

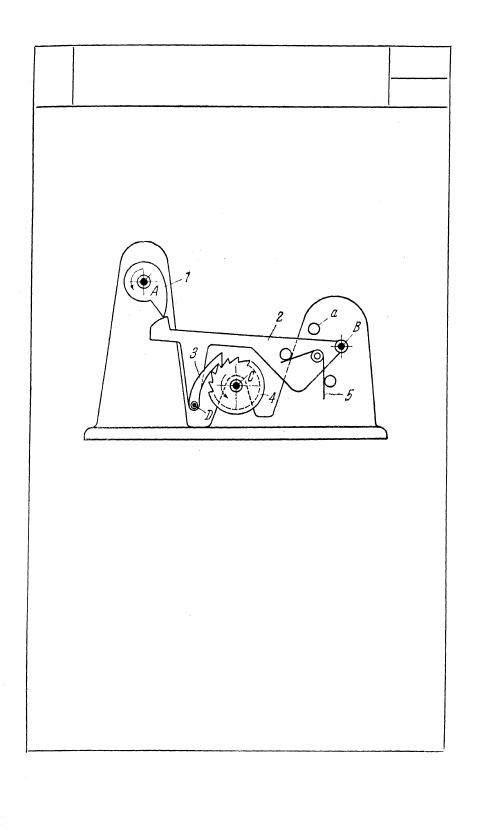

Кулачок 1, вращающийся вокруг неподвижной

оси А, воздействует на рычаг 2, вращающийся

вокруг неподвижной оси В. В точке D рычага 2

к нему присоединена шарнирно собачка 3, нахо-

дящаяся в зацеплении с храповым колесом 4, вра-

щающимся вокруг оси С. Пластинчатая пружина

5 осуществляет силовое замыкание механизма.

Ход рычага 2 ограничивается упором а. При вра-

щении кулачка 1 рычаг 2 колеблется между свои-

ми верхним и нижним положениями. При опу-

скании рычага 2 он тянет за собой собачку 3, ко-

торая при этом поворачивает на один зуб храпо-

вик 4.

107
