10. МЕХАНИЗМЫ ПОРШНЕВЫХ МАШИН

(1677)

1677

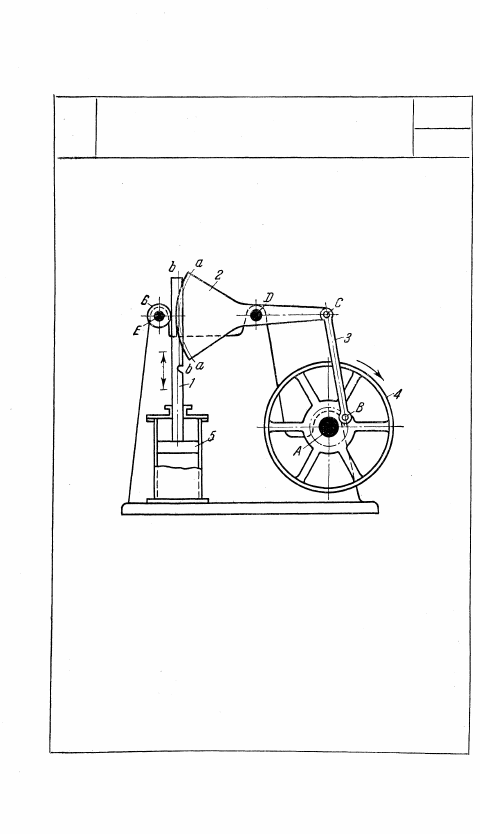

РЫЧАЖНО-ЗУБЧАТЫЙ МЕХАНИЗМ

БАЛАНСИРНОЙ ПОРШНЕВОЙ

МАШИНЫ С РЕЙКОЙ

РЗ

ГШ

Коромысло 2 четырехзвенного шарнирного ме-

ханизма ABCD снабжено зубчатым сектором

а — а, входящим в зацепление с зубчатой рей-

кой b — b штока 1 поршня 5. Зубчатая рейка

1 движется возвратно-поступательно и, воз-

действуя на зубчатый сектор балансира 2, с

помощью шатуна 3 приводит во вращение

главный вал А машины с маховиком 4. Шток 1

опирается на ролик 6, вращающийся вокруг

неподвижной оси Е.

76

11. МЕХАНИЗМЫ МОЛОТОВ, ПРЕССОВ

И ШТАМПОВ (1678-1680)

1678

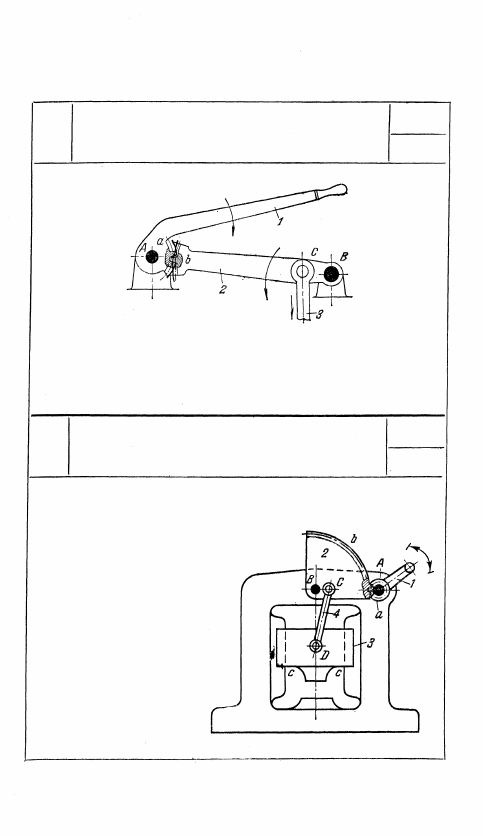

РЫЧАЖНЫЙ ПРЕСС

С ЗУБЧАТЫМИ СЕГМЕНТАМИ

РЗ

МП

Зубчатые сегменты а и b принадлежат звеньям 1 и 2, вращаю-

щимся вокруг неподвижных осей А и В. Звено 3, являющее-

ся штоком пресса, входит во вращательную пару С со звеном

2. Прессующее усилие передается на шток 3 сегментами а и b,

входящими в зацепление.

1679

РЫЧАЖНО-ЗУБЧАТЫЙ

МЕХАНИЗМ ПРЕССА

РЗ

МП

Рычаг 1, вращающийся

вокруг неподвижной оси

A, оканчивается зубча-

тым колесом а, входя-

щим в зацепление со зве-

ном 2, выполненным в

форме зубчатого сектора

b, вращающегося вокруг

неподвижной оси В. Ша-

тун 4 входит во враща-

тельные пары С и D со

звеном 2 и ползуном 3,

скользящим вдоль непо-

движных направляющих

с — с. При вращении ры-

чага 1 звено 3 посредст-

вом зубчатого сектора 2

и рычага 4 движется воз-

вратно-поступательно.

77

1680

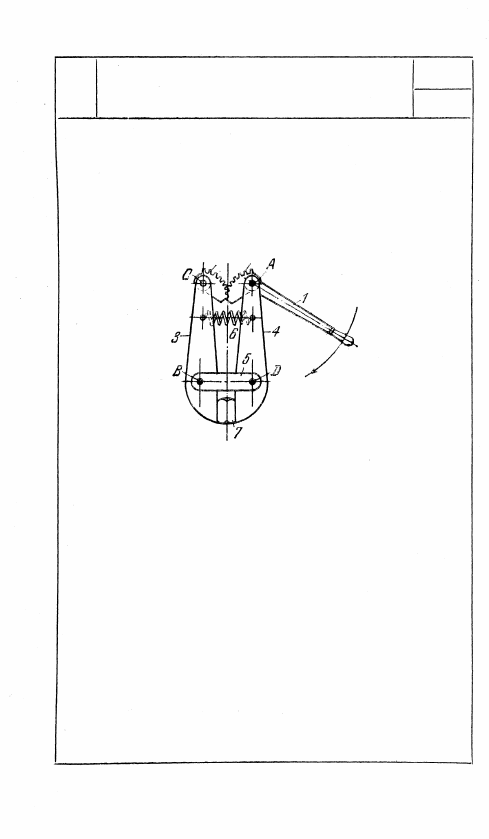

РЫЧАЖНЫЙ ПРЕСС С НЕКРУГЛЫМИ

ЗУБЧАТЫМИ СЕКТОРАМИ

РЗ

МП

2 а

С рычагом 1, вращающимся во-

круг оси A, жестко связан некруг-

лый зубчатый сектор а. Некруг-

лый зубчатый сектор 2 вращает-

ся вокруг оси С. Звенья 3 и 4

вращаются вокруг осей В и D не-

подвижного звена 5. При враще-

нии некруглых зубчатых секторов

а и 2 вокруг осей A и С звенья

3 и 4, вращаясь вокруг осей В и

D, осуществляют прессование

объекта 7. Возврат в исходное по-

ложение осуществляется пружи-

ной 6.

78

12. МЕХАНИЗМЫ ДЛЯ ВОСПРОИЗВЕДЕНИЯ

КРИВЫХ (1681 —1685)

79

1681

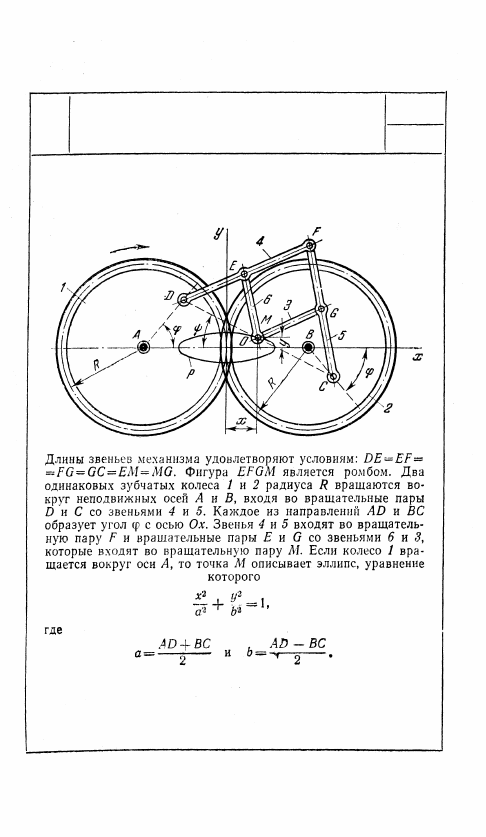

РЫЧАЖНО-ЗУБЧАТЫЙ МЕХАНИЗМ

ЭЛЛИПСОГРАФА ГЕРШГОРИНА

РЗ

ВК
