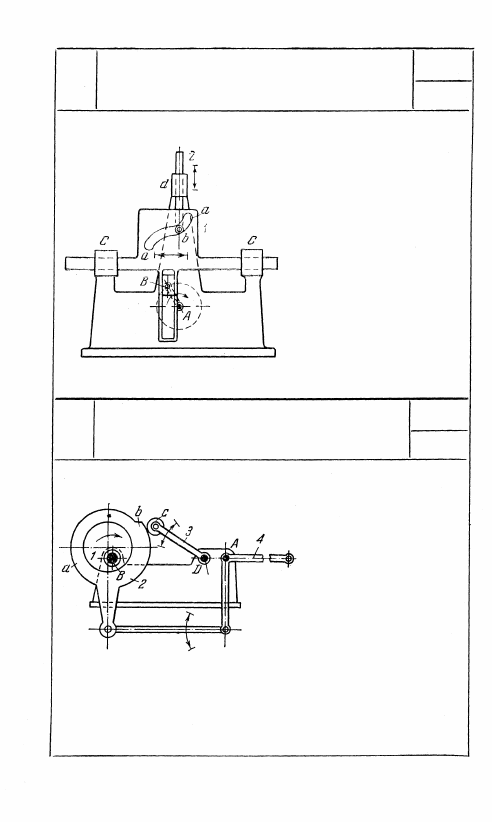

КРИВОШИПНО-ПОЛЗУННЫЙ

РЫЧАЖНО-КУЛАЧКОВЫЙ МЕХАНИЗМ

РК

Ползун 2 кривошипно-ползунного механизма ABC имеет про-

филированную поверхность а—а, по которой скользит острие

b толкателя 3, движущегося прямолинейно-поступательно в

направляющей с. При вращении звена 1 ползун 2 движется

возвратно-поступательно в горизонтальном направлении, пере-

мещая толкатель 3 в вертикальном направлении. Силовое за-

мыкание между толкателем 3 и профилированной поверхно-

стью а—а осуществляется пружиной, не показанной на чер-

теже.

1606

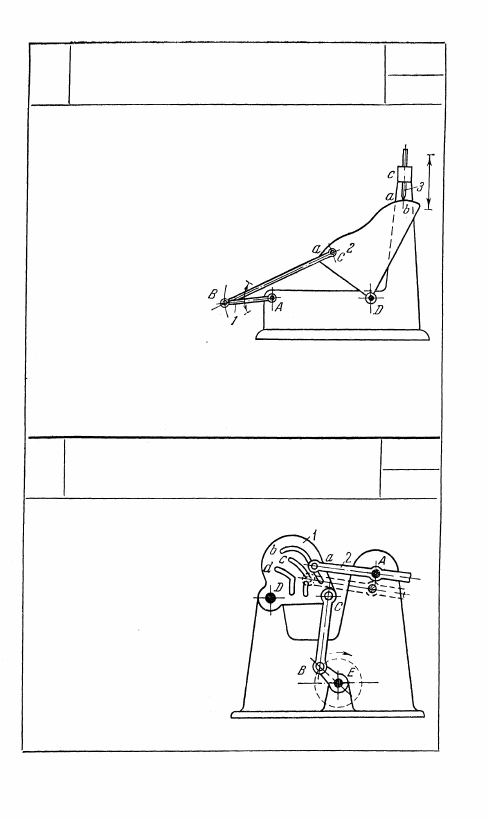

КРИВОШИПНО-КОРОМЫСЛОВЫЙ

РЫЧАЖНО-КУЛАЧКОВЫЙ МЕХАНИЗМ

РК

Коромысло 1 шарнирно-рычаж-

ного механизма ABCD имеет

профилированный паз а — а, в

котором скользит и перекаты-

вается ролик b звена 2, совер-

шающего возвратно-поступа-

тельное движение в направляю-

щей с. Качательное движение

коромысла трансформируется в

возвратно - поступательное дви-

жение толкателя 2.

20

П

п

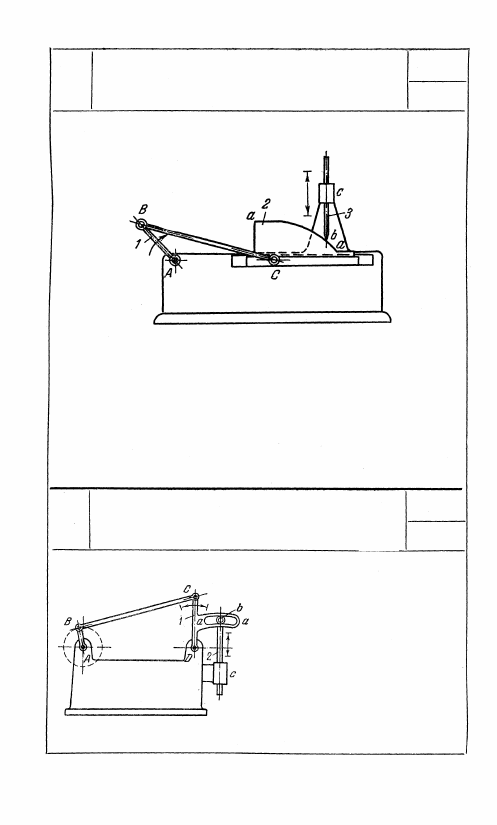

Коромысло 2 шарнирно-

го четырехзвенного меха-

низма ABCD имеет про-

филированную поверх-

ность а — а, по которой

скользит острие b тол-

кателя 3, движущегося

прямолинейно-пост у п а -

тельно в направляющей

с. При вращении криво-

шипа 1 кулачок 2 пере-

мещает толкатель 3, ко-

торый движется возвратно-поступательно в вертикальном

направлении. Силовое замыкание между толкателем 3 и про-

филированной поверхностью а — а осуществляется пружиной,

не показанной на чертеже.

1608

КРИВОШИПНО-КОРОМЫСЛОВЫЙ

РЫЧАЖНО-КУЛАЧКОВЫЙ МЕХАНИЗМ

С ИЗМЕНЯЕМЫМИ РАЗМЕРАМИ

РК

21

1607

КРИВОШИПНО-КОРОМЫСЛОВЫЙ

РЫЧАЖНО-КУЛАЧКОВЫЙ МЕХАНИЗМ

РК

П

П

Коромысло 1 шарнирного четы-

рехзвенного механизма EBCD

имеет профилированные пазы

b, с и d, в которых может

скользить ролик а звена 2, со-

вершающего качательное дви-

жение вокруг неподвижной оси

А. Закон движения звена 2 мо-

жет изменяться смещением по-

ложения центра вращения А и

вхождением ролика а в проре-

зи звена 1 различной формы.

На чертеже штриховой линией

показано второе возможное по-

ложение звена 2.

1609

СИНУСНЫЙ

РЫЧАЖНО-КУЛАЧКОВЫЙ МЕХАНИЗМ

РК

Ползун 1 синусного меха-

низма AВС имеет профили-

рованный паз а—а, в кото-

ром скользит и перекаты-

вается ролик b звена 2, со-

вершающего возвратно - по-

ступательное движение в

направляющей d. Возврат-

но-поступательное движение

ползуна 1 трансформирует-

ся в возвратно-поступатель-

ное движение толкателя 2.

Звено 1 выполнено в ви-

де круглого эксцентрика,

вращающегося вокруг

неподвижной оси В. Зве-

но 2 имеет расширенную

втулку а с профилиро-

ванной поверхностью b,

по которой перекатыва-

ется ролик с звена 3, со-

вершающего качательное

движение вокруг непо-

движной оси D. Во вре-

мя работы коленчатый рычаг 4 неподвижен и вращение экс-

центрика 1 посредством звена 2 передается звену 3 с роли-

ком. Для регулировки движения звена 3 рычаг 4 поворачива-

ется вокруг оси А и закрепляется; тем самым изменяется за-

кон движения выходного звена 3.

22

П

1610

ШАРНИРНО-РЫЧАЖНЫЙ КУЛАЧКОВЫЙ

МЕХАНИЗМ С РЕГУЛИРОВКОЙ

ДВИЖЕНИЯ ВЫХОДНОГО ЗВЕНА

РК

П

1611

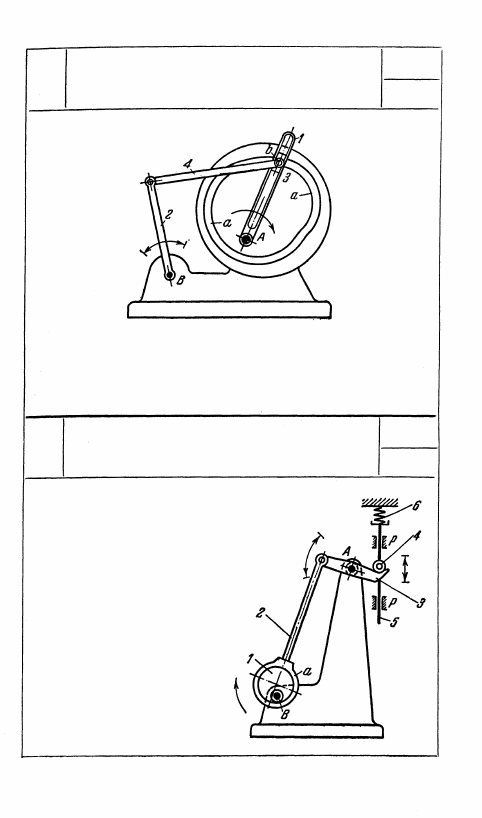

КУЛИСНЫЙ РЫЧАЖНО-КУЛАЧКОВЫЙ

МЕХАНИЗМ С НЕПОДВИЖНЫМ ПАЗОМ

РК

Кулиса 1 вращается вокруг неподвижной оси А. Ползун 3,

скользящий в кулисе 1, имеет ролик b, скользящий и перека-

тывающийся в неподвижном профилированном пазу а—а. Про-

межуточное звено 4 сообщает звену 2 качательное движение

вокруг неподвижной оси В.

1612

РЫЧАЖНО-КУЛАЧКОВЫЙ

МЕХАНИЗМ С ЭКСЦЕНТРИКОМ

РК

Эксцентрик 1 вращается во-

круг неподвижной оси В. Звено

2 имеет расширенную втулку

а, охватывающую эксцентрик 1.

Кулачок 3 вращается вокруг

неподвижной оси А. Звено 5,

снабженное роликом 4, движет-

ся поступательно в неподвиж-

ных направляющих р — р. Пру-

жина 6 осуществляет силовое

замыкание механизма. При вра-

щении эксцентрика 1 кулачок 3

совершает качательное движе-

ние относительно оси A, сооб-

щая звену 5 возвратно-посту-

пательное движение.
