1554

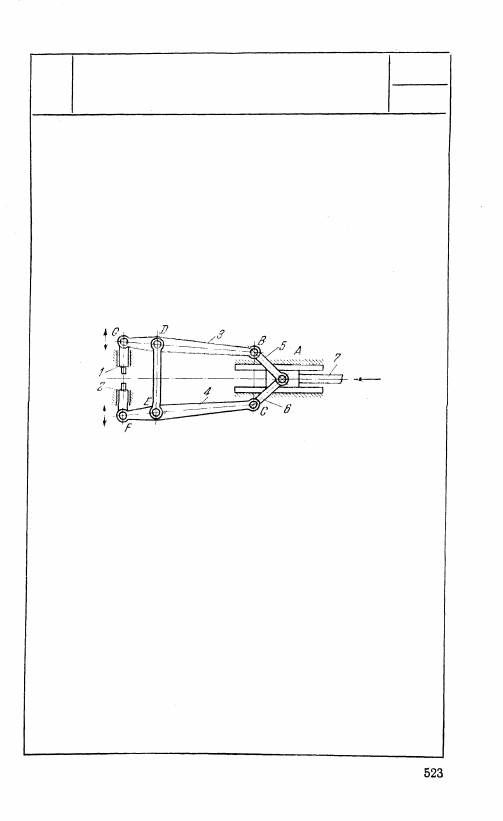

КРИВОШИПНО-ПОЛЗУННЫЙ

МЕХАНИЗМ ПРЕССА

КП

МП

Длины звеньев механизма удовлетворяют усло-

виям: AВ = AС; BG = CF; ВD = СЕ. При дви-

жении ползуна 7 в направлении, указанном

стрелкой, звенья 1 и 2 симметрично сходятся,

производя прессование. Благодаря двум сте-

пеням подвижности усилия в звеньях 3, 4 и

5, 6 всегда выравниваются.

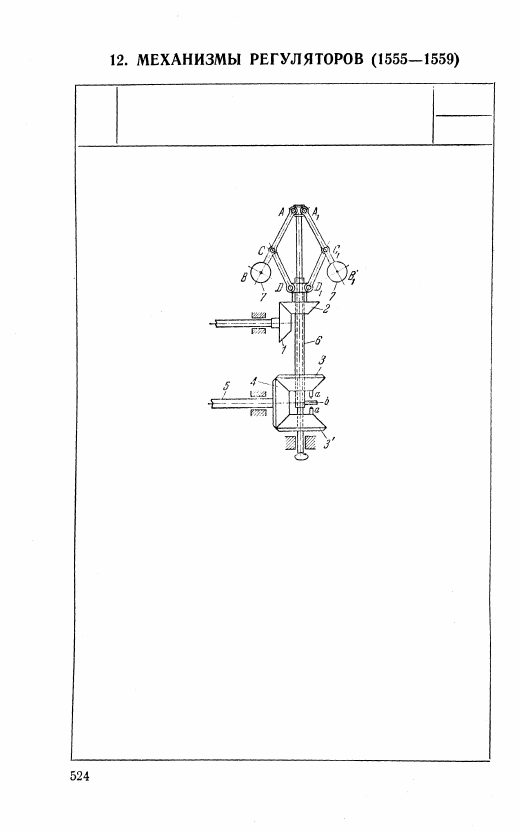

Длины звеньев механизма удовлетворяют

условиям: АС = А

1

С

1

; CD = С

1

D

1

; СВ =

= C

1

B

1

. Грузы 7 равного веса. Регулятор

приводится во вращение парой кони-

ческих колес 1 и 2. На втулке 6 вертикаль-

ного шпинделя свободно посажена еще пара

конических колес 3 и 3', имеющих пальцы

а. При увеличении числа оборотов грузы

7 поднимают втулку 6, и тогда палец в,

связанный с ней, приходит в зацепление

с пальцем а верхней конической шестерни,

сцепляющейся с колесом 4, и поворотом

вала 5 уменьшается подача воды (пара).

При уменьшении числа оборотов муфта

опускается, палец b сцепляется с пальцем

а колеса 3 и поворотом вала 5 увеличи-

вается подача воды (пара).

1555

КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ

ЦЕНТРОБЕЖНОГО РЕГУЛЯТОРА

КП

Рг

1556

КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ

ЦЕНТРОБЕЖНОГО РЕГУЛЯТОРА

КП

Рг

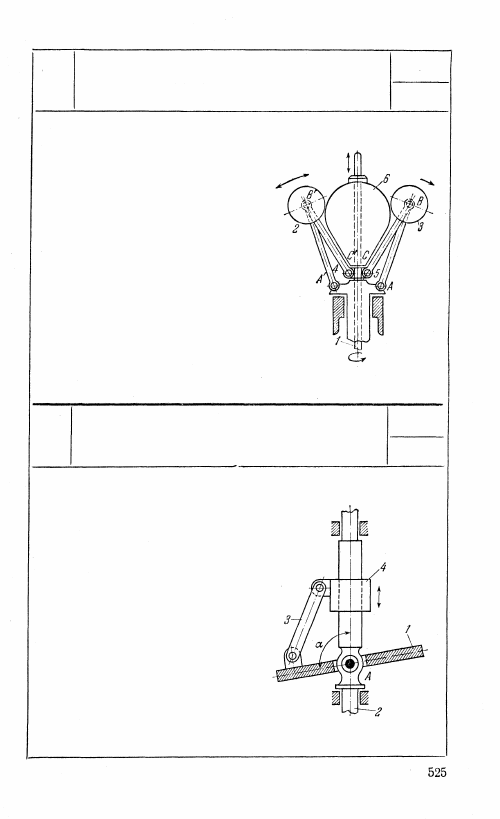

Длины звеньев механизма удовлет-

воряют условиям: АВ = А'B';

ВС = В'С'. Грузы 2 и 3 равного

веса. При изменении скорости

вращения вала 1 грузы 2 и 3

расходятся или сходятся, передви-

гая звено 6 вдоль вала 1.

1557

КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ

ЦЕНТРОБЕЖНОГО РЕГУЛЯТОРА

КП

Рг

Звено 1 выполнено в форме круглой

шайбы, вращающейся вокруг не-

подвижной оси А. Величина угла

а наклона шайбы 1 к оси вращения

вала 2 зависит от величины центро-

бежной силы. При изменении угла

а муфта 4 передвигается вдоль

оси вращения вала 1 посредством

шатуна 3.

1558

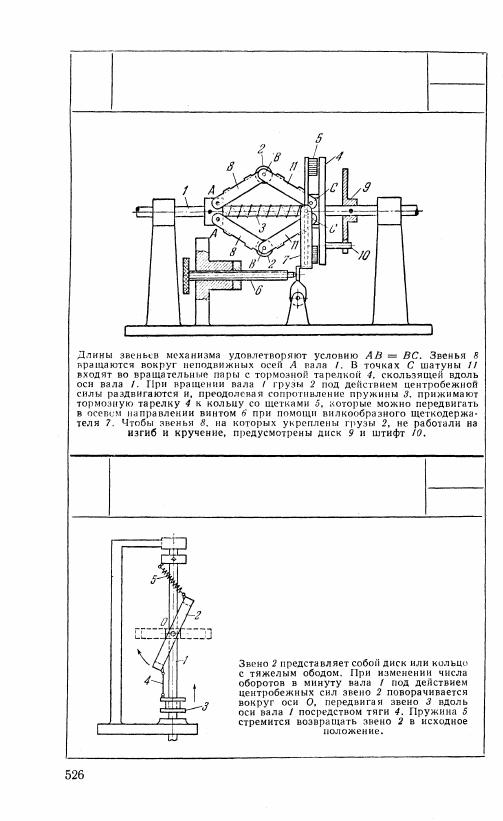

КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ

РЕГУЛЯТОРА ЭЛЕКТРИЧЕСКОЙ

СЧЕТНОЙ МАШИНЫ

КП

Рг

1559

КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ

ЦЕНТРОБЕЖНОГО РЕГУЛЯТОРА

КП

Рг
