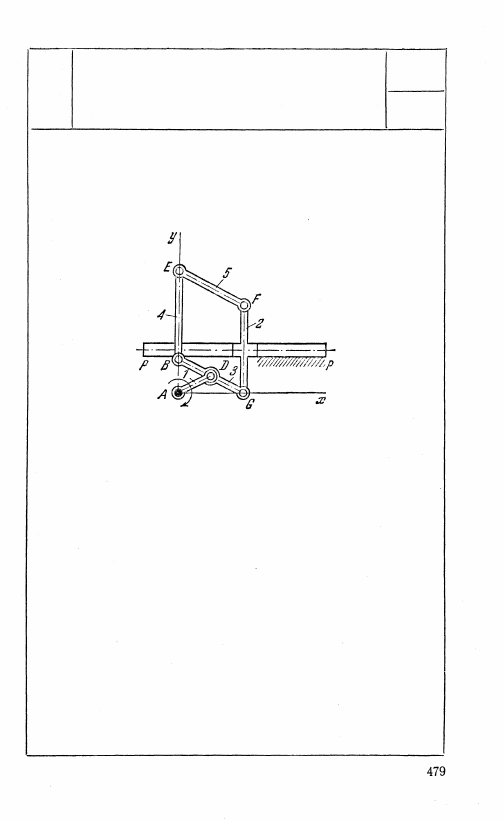

КРИВОШИПНО-ПОЛЗУННЫЙ

МЕХАНИЗМ АРТОБОЛЕВСКОГО

СО ЗВЕНОМ, ДВИЖУЩИМСЯ

ПРЯМОЛИНЕЙНО-ПОСТУПАТЕЛЬНО

КП

НИ

Длины звеньев механизма удовлет-

воряют условиям: AD = DG =

= DB; BE = GF и EF = BG. Фи-

гура BEFG является параллело-

граммом. Звено 1, вращающееся

вокруг неподвижной оси А, входит

во вращательную пару D со зве-

ном 3, входящим во вращательную

пару В со звеном 4 и вращатель-

ную пару G с ползуном 2, скользя-

щим в неподвижных направляющих

р — р, ось которых параллельна оси

Ах. Звено 5 входит во вращатель-

ные пары Е и F со звеньями 2

и 4. При вращении звена 1 вокруг

оси А звено 4 движется прямолиней-

но-поступательно вдоль направле-

ния Ау.

1483

КРИВОШИПНО-ПОЛЗУННЫЙ

НАПРАВЛЯЮЩИЙ ПО ОКРУЖНОСТИ

МЕХАНИЗМ ДЕЛОНЕ

КП

НИ

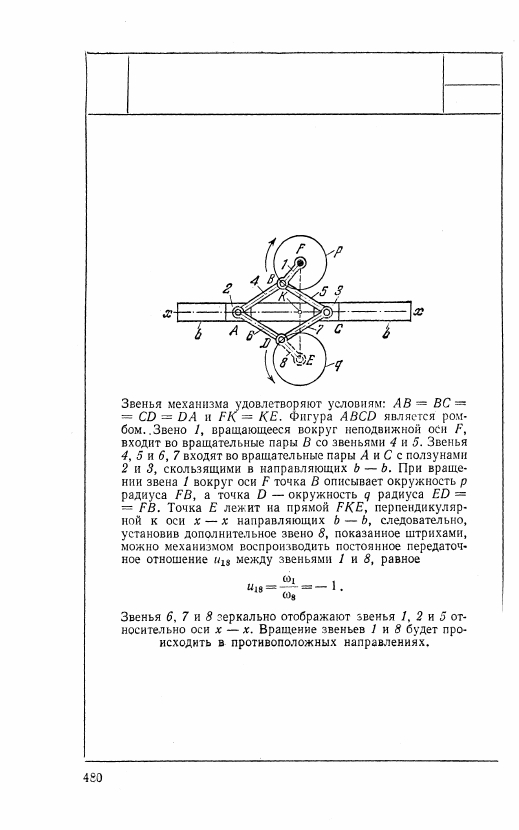

6. МЕХАНИЗМЫ ПОРШНЕВЫХ МАШИН

(1484—1512)

КРИВОШИПНО-ПОЛЗУННЫЙ

АКСИАЛЬНЫЙ МЕХАНИЗМ ДВИГАТЕЛЯ

КП

пм

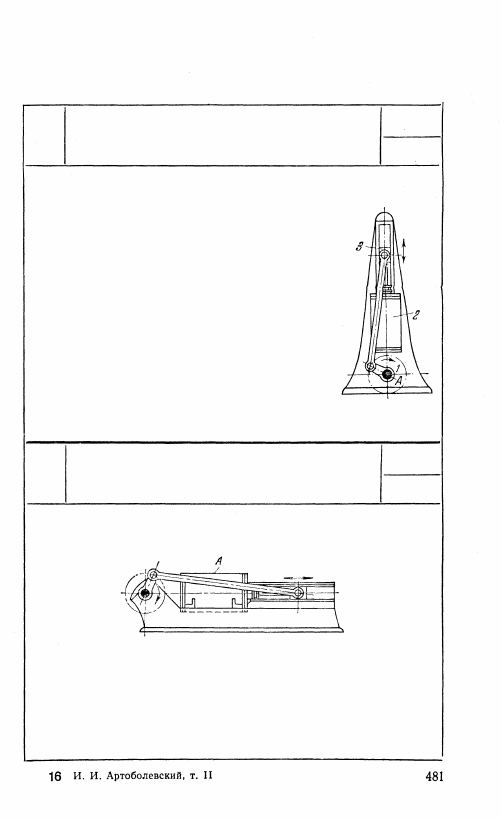

1484

Ось цилиндра пересекает ось А вращения криво-

шипа 1. Промежутки времени прямого и обрат-

ного ходов поршня равны. Ползун 3 связан

с двумя симметрично расположенными относи-

тельно оси цилиндра 2 кривошипно-ползунными

механизмами (на чертеже показан только перед-

ний механизм). Вращение кривошипов происхо-

дит в противоположных направлениях.

КРИВОШИПНО-ПОЛЗУННЫЙ

АКСИАЛЬНЫЙ МЕХАНИЗМ ДВИГАТЕЛЯ

1485

КП

ПМ

С целью уменьшения габарита машины шатун выполнен в виде

двух параллельных стержней, между которыми размещается

рабочий цилиндр A. На чертеже показан шатун, расположен-

ный только с одной стороны цилиндра.

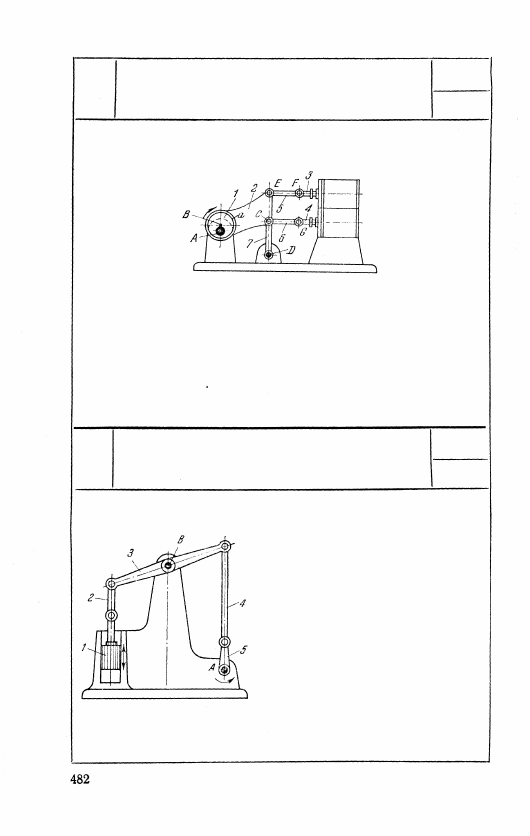

1486

КРИВОШИПНО-ПОЛЗУННЫЙ

МЕХАНИЗМ ПОРШНЕВОЙ МАШИНЫ

КП

ПМ

Шатун 2 шарнирного четырехзвенника ABCD имеет расширен-

ную втулку а, охватывающую эксцентрик 1, вращающийся во-

круг неподвижной оси А. Шатун 5 входит во вращательные

пары Е и F с шатуном 2 и штоком поршня 3. Шатун 6 входит во

вращательные пары С и G с коромыслом 7 и штоком поршня 4.

При вращении эксцентрика 1 штоки поршней 3 и 4 движутся

возвратно-поступательно.

1487

КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ

ДВИГАТЕЛЯ С БАЛАНСИРОМ

КП

ПМ

Кривошип 5 вращается вокруг не-

подвижной оси А и шатуном 4 при-

водит в качателыюе движение во-

круг неподвижной оси В балансир 3,

передающий посредством шатуна 2

движение штоку поршня 1, движу-

щегося возвратно-поступательно.

Балансир 3 уравновешен относи-

тельно оси вращения В.
