Механизмы в современной технике (Артоболевский) - часть 230
1. МЕХАНИЗМЫ ТРЕХЗВЕННЫЕ ОБЩЕГО
НАЗНАЧЕНИЯ (1402—1403)

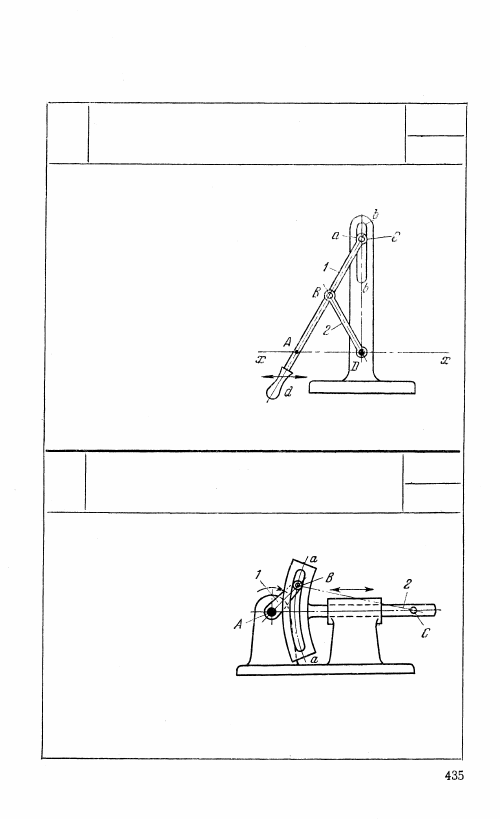

1402
ТРЕХЗВЕННЫЙ
КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ
КП
Т
Длины звеньев механизма
удовлетворяют условию DB=
= ВС. Звено 1 несет на себе
ролик а, скользящий в не-
подвижной прорези b — b,
ширина которой равна диа-
метру ролика. Точка А звена
1, лежащая на расстоянии
АВ = BD, движется по пря-
мой x — х, перпендикуляр-
ной к оси прорези b — b.
Точки ручки d описывают
участки эллиптических тра-
екторий. Длины этих участ-
ков зависят от выбранной
длины прорези b — b.
1403
ТРЕХЗВЕННЫЙ
КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ
с КРУГОВОЙ КУЛИСОЙ
кп
т
Ролик В звена 1, враща-
ющегося вокруг непод-
вижной оси A, скользит
в круговой направляю-
щей а — а с центром в точ-
ке С звена 2. При враще-
нии кривошипа 1 кулиса 2
совершает возвратно-по-
ступательное движение в
неподвижных направля-
ющих. Механизм эквива-
лентен кривошипно-ползунному механизму AВС, у которого
звено AВ — кривошип, звено ВС — шатун, а звено 2 — ползун.
