1298

КУЛИСНО-РЫЧАЖНЫЙ ЧЕТЫРЕХЗВЕННЫЙ

ПРЯМОЛИНЕЙНО-НАПРАВЛЯЮЩИЙ

КОНХОИДАЛЬНЫЙ МЕХАНИЗМ

КР

НИ

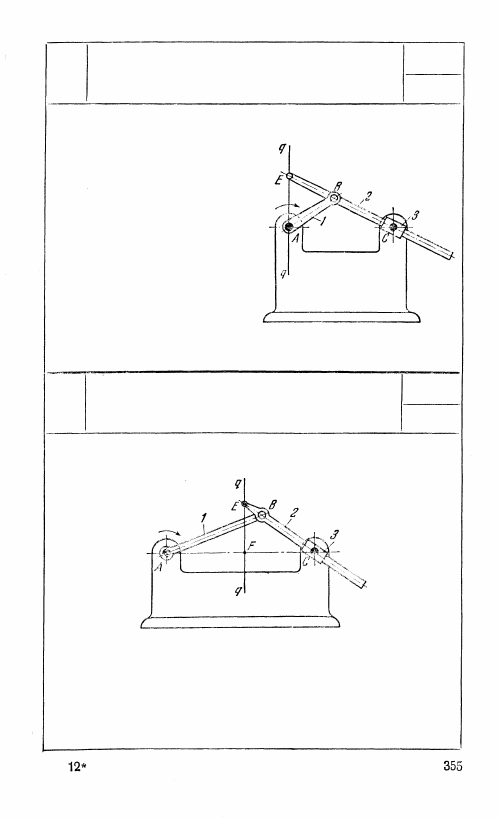

Длины звеньев кулисно-рычаж-

ного механизма AВС удовлетво-

ряют условиям: АС = 2АВ

и AВ = BE. При вращении зве-

на 1 вокруг неподвижной оси A

точка Е звена 2 имеет траекто-

рию, на некотором участке близ-

кую к прямой q — q, проходя-

щей через точку A.

1297

КУЛИСНО-РЫЧАЖНЫЙ ЧЕТЫРЕХЗВЕННЫЙ

ПРЯМОЛИНЕЙНО-НАПРАВЛЯЮЩИЙ

КОНХОИДАЛЬНЫЙ МЕХАНИЗМ

КР

ИИ

Длины звеньев кулисно-рычажного механизма ABC удовлетво-

ряют условиям:  A С = 1 , 4 A B ; BE = 0,2AB и CF = 0,65AB.

При вращении звена 1 вокруг неподвижной оси А точка Е звена .2

имеет траекторию, на некотором участке близкую к прямой

q — q, перпендикулярной к направлению АС.

1298

КУЛИСНО-РЫЧАЖНЫЙ ЧЕТЫРЕХЗВЕННЫЙ

ПРЯМОЛИНЕЙНО-НАПРАВЛЯЮЩИЙ

КОНХОИДАЛЬНЫЙ МЕХАНИЗМ

КР

НИ

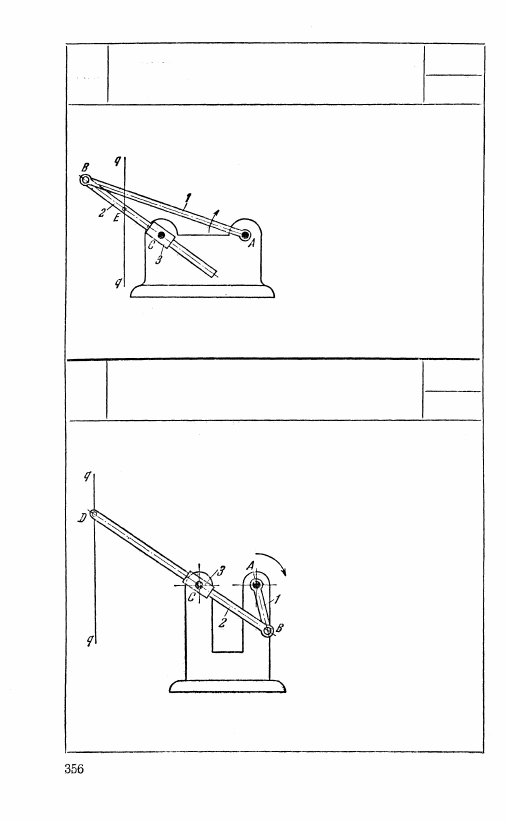

Длины звеньев кулисно-ры-

чажного механизма удовлет-

воряют условиям: АС =

= 0,49AB и ВЕ= 0,28AB.

При вращении звена 1 вокруг

неподвижной оси А точка Е

звена 2 имеет траекторию,

на некотором участке близ-

кую к прямой q — q, перпен-

дикулярной к направлению

AС.

1299

КУЛИСНО-РЫЧАЖНЫЙ ЧЕТЫРЕХЗВЕННЫЙ

ПРЯМОЛИНЕЙНО-НАПРАВЛЯЮЩИЙ

КОНХОИДАЛЬНЫЙ МЕХАНИЗМ

КР

НИ

Длины звеньев механизма

удовлетворяют условиям:

АС=

 1,5AB

 и BD =

— 5,ЗAB. При вращении

звена 1 вокруг неподвиж-

ной оси А точка D звена 2

имеет траекторию, на не-

котором участке близкую

К прямой q — q, перпен-

дикулярной к направ^

лению АС.

1300

КУЛИСЕО-РЫЧАЖНЫЙ

ПРЯМОЛИНЕЙНО-НАПРАВЛЯЮЩИЙ

МЕХАНИЗМ АРТОБОЛЕВСКОГО

КР

НИ

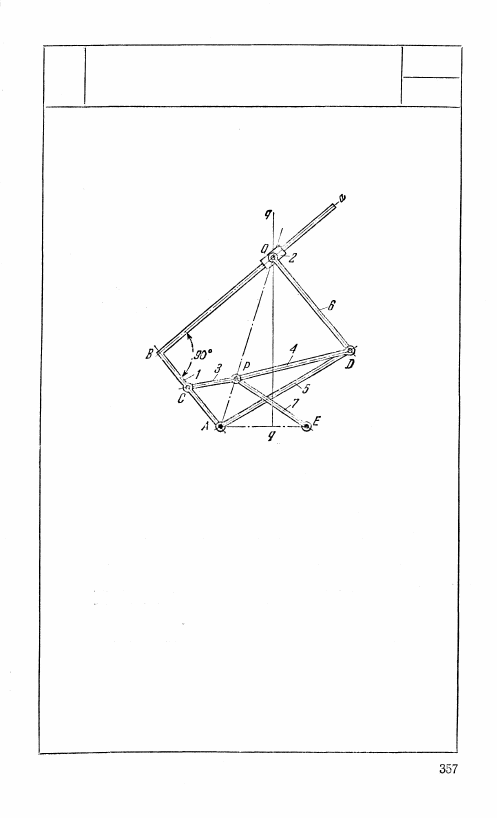

Длины звеньев механизма удовлетворяют условиям:

AC=r*CB=CP; PD=QD и ЕР = ЕА. Звено /,

выполненное в виде коленчатого рычага, вращается

вокруг неподвижной оси Л, скользя стороной а в ползу-

не 2. Звено 3 входит во вращательные пары С ц Р со

звеньями / и 7. Звено 7 вращается вокруг неподвижной

оси Е. Звено 4 входит ЕО вращательные пары Р и D

со звеньями 7 и 6. Звено 6 входит во вращательную пару

Q с ползуном 2 и вращательную пару D со звенрм 5,

вращающимся вокруг неподвижной оси 4- В механизме

удовлетворяется условие инверсии

АР . QA = (АВ)* = (AD)

Z

 — (PD)

2

.

Точка Р описывает окружность, проходящую через

центр А инверсии. Точка Q описывает прямую q—q,

перпендикулярную к направлению АЕ,

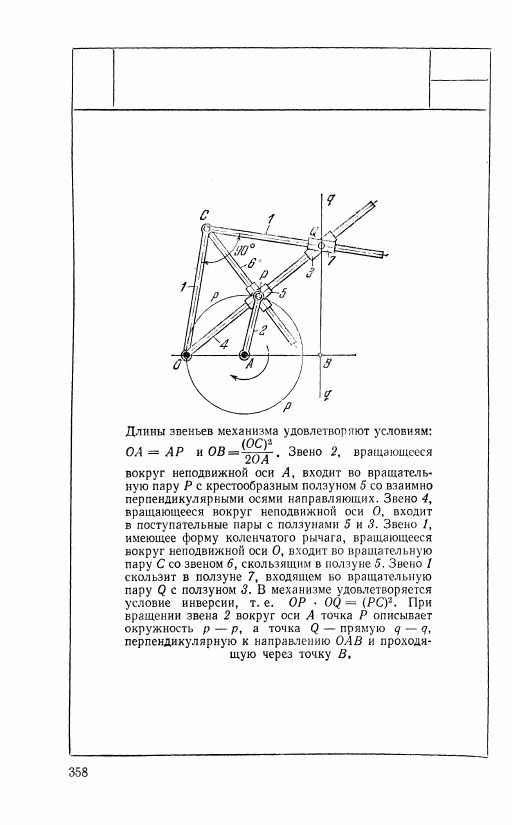

1301

КУЛИСНО-РЫЧАЖНЫЙ

ПРЯМОЛИНЕЙНО-НАПРАВЛЯЮЩИЙ

МЕХАНИЗМ АРТОБОЛЕВСКОГО

КР

НИ
