Механизмы в современной технике (Артоболевский) - часть 206

1269

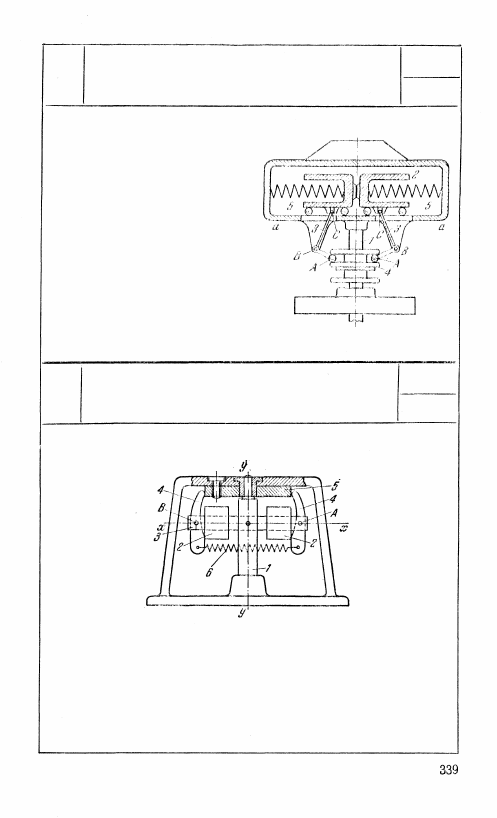

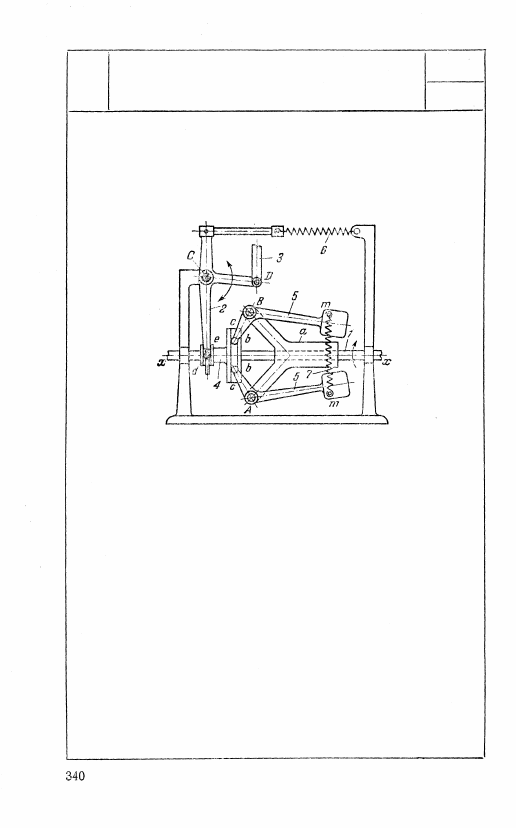

КУЛИСНО-РЫЧАЖНЫЙ МЕХАНИЗМ

ЦЕНТРОБЕЖНОГО РЕГУЛЯТОРА

КР

Рг

Тяжелые грузы 2 могут двигаться

п осту п а тел ь н о в дол ь н а п р а в л .я ю-

щих а — а. Звенья 3, выполнен-

ные в виде коленчатых рычаюв,

оканчиваются шаровыми поверх-

ностями А и С. При изменении

числа оборотов в минуту вала 1

г р у з ы 2, двигаясь под действием

центробежных сил в радиальном

направлении, передвигают по-

средством рычагов 3, вращаю-

щихся вокруг осей В, звено 4

вдоль оси вала 1. При своем

движении грузы 2 преодолевают

сопротивление пружин 5.

1270

РЫЧАЖНО-КУЛИСНЫЙ МЕХАНИЗМ

ЦЕНТРОБЕЖНОГО РЕГУЛЯТОРА

КР

Рг

Регулируемый вал 1 вращается вокруг вертикальной оси у — у.

С валом 1 жестко связана штанга 3, вдоль оси х — х которой могут

скользить грузы 2. Кулачки 4 вращаются вокруг осей А и В

штанги 3. При увеличении числа оборотов вала 1 грузы 2 пере-

двигаются под действием центробежной силы, прижимая кулачки

4 к тормозному диску 5, преодолевая натяжение пружины 6.

1271

КУЛИСНО-РЫЧАЖНЫЙ МЕХАНИЗМ

ЦЕНТРОБЕЖНОГО РЕГУЛЯТОРА

КР

Рг

Вал 1 с жестко связанной с ним крестовиной а

вращается вокруг неподвижной оси x — х.

Рычаги 5 вращаются вокруг осей А и В. Паль-

цы b рычагов 5 скользят в прорези с — с

втулки 4, скользящей вдоль оси х — х вала 1.

Звено 2, вращающееся вокруг неподвижной

оси С, имеет палец d, скользящий в прорези е

втулки 4. Со звеном 2 входит во вращатель-

ную пару D звено 3, соединенное с дроссель-

ной заслонкой. Пружина 6 соединяет звено 2

со стойкой. Пружина 7 связывает грузы m,

принадлежащие рычагам 5. При вращении

вала 1 втулка 4 регулятора, скользя вдоль

вала 1, поворачивает звено 2 и перемещает

звено 3, тем самым изменяя положение дрос-

сельной заслонки.

12. МЕХАНИЗМЫ ПАРОРАСПРЕДЕЛЕНИЯ (1272—1277)

1272

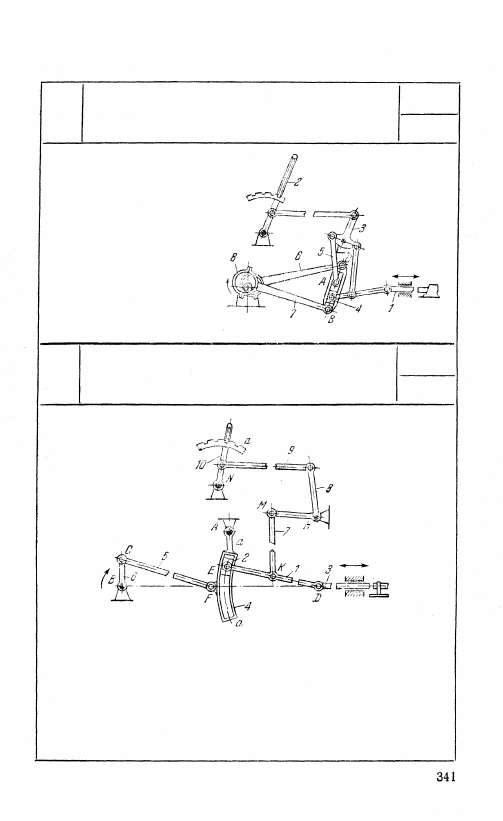

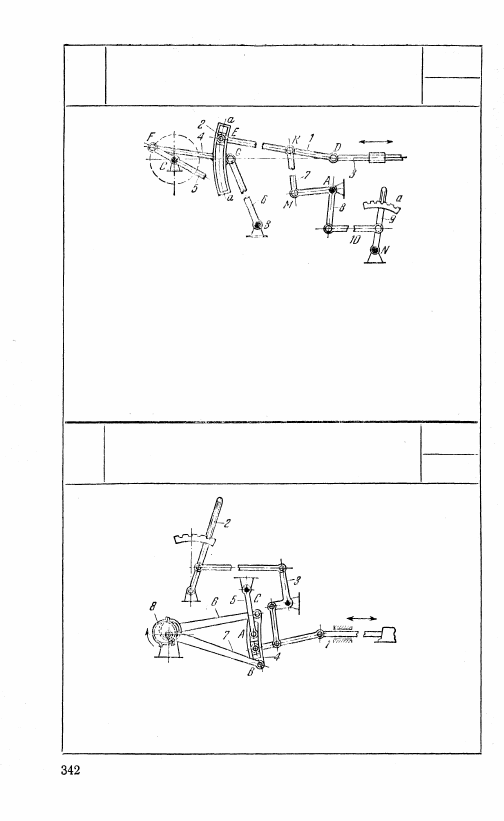

КУЛИСНО-РЫЧАЖНЫЙ МЕХАНИЗМ

ПАРОРАСПРЕДЕЛЕНИЯ

КР

Пр

Прямолинейная кулиса 4

подвешена в точках А, С

и В к звеньям 5, 6 и 7,

входящим в пары вращения

со звеном 3 и эксцентрико-

вым звеном 8. При фикси-

рованном положении ры-

чага 2 звено 3 будет непо-

движным. Требуемый ход

звена 1 зависит от уста-

новки рычага 2 в том или

ином положении.

1273

КУЛИСНО-РЫЧАЖНЫЙ МЕХАНИЗМ

ПАРОРАСПРЕДЕЛЕНИЯ

КР

Пр

Шатун 1 входит во вращательные пары Е и D с храповым ползуном 2

и штоком 3, связанным с золотником. Ползун 2 скользит в круговой

направляющей а — а звена 4, вращающегося вокруг неподвижной оси А.

Звено 4 приводится в движение шатуном 5, входящим во вращатель-

ные пары С и F с кривошипом 6, вращающимся вокруг неподвижной

оси В, и звеном 4. Звено 7 входит во вращательные пары К и М с ша-

туном 1, коленчатым рычагом 8, вращающимся вокруг неподвижной

оси H. Рычаг 8 связан промежуточным звеном 9 с рычагом 10, вращаю-

щимся вокруг неподвижной оси N. Ход золотника регулируется уста-

новкой рычага 8 в различные положения и фиксацией его с помощью

рычага 10 на гребенке а.

1274

КУЛИСНО-РЫЧАЖНЫЙ МЕХАНИЗМ

ПАРОРАСПРЕДЕЛЕНИЯ

КР

Пр

Шатун 1 входит во вращательные пары Е и D с круговым ползу-

ном 2 и штоком 3, связанным с золотником. Ползун 2 скользит

в круговой направляющей а — а звена 4, входящего во вращатель-

ные пары F и G с кривошипом 5, вращающимся вокруг неподвиж-

ной оси С, и кривошипом 6, вращающимся вокруг неподвижной

оси В. Звено 7 входит во вращательные пары K и М с шатуном 1

и коленчатым рычагом 8, вращающимся вокруг неподвижной оси

A. Звено 8 связано промежуточным звеном 10 с рычагом 9, вра-

щающимся вокруг неподвижной оси N. Ход штока 3 регулируется

установкой рычага 8 в различные положения и фиксацией .его

с помощью рычага 9 на гребенке а.

1275

КУЛИСНО-РЫЧАЖНЫЙ МЕХАНИЗМ

ПАРОРАСПРЕДЕЛЕНИЯ

КР

Пр

Криволинейная кулиса 4 подвешена в точках Л, С и В к звеньям 5,

6 и 7, входящим в пары вращения со стойкой и эксцентриковым

звеном 8. При фиксированном положении рычага 2 звено 3 будет

неподвижным. Требуемый ход звена 1 зависит от установки ры-

чага 2 в том или ином положении.
