1193

КУЛИСНЫЙ МЕХАНИЗМ АРТОБОЛЕВСКОГО

ДЛЯ ВОСПРОИЗВЕДЕНИЯ РУЛЕТТ

ЦЕНТРОИД КУЛИСНОГО МЕХАНИЗМА

КР

вк

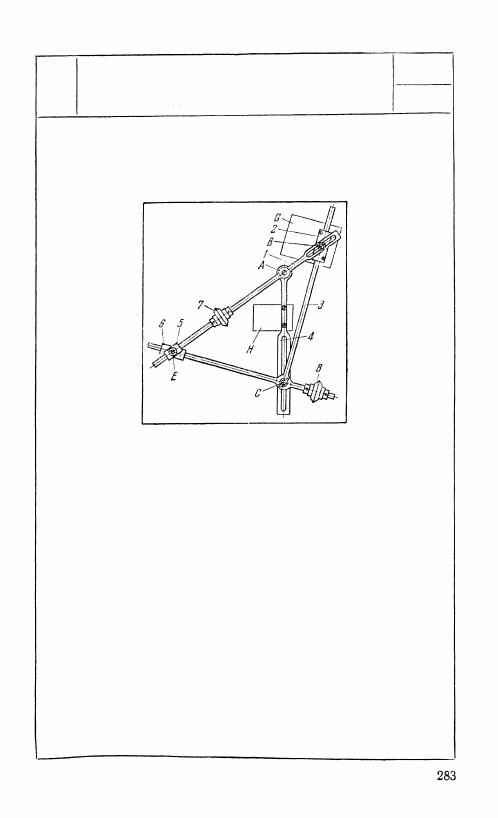

В основе механизма лежит кулисный механизм AВС

с качающейся кулисой 3, к которому присоединена двух-

поводковая группа, состоящая из двух ползунов 5 и 6 с

шарниром Е между ними. Звенья 1 и 3 снабжены колеси-

ками 7 и 8 с острыми ребрами, имеющими возможность

только поворачиваться вокруг своих осей. Механизм пред-

назначается для вычерчивания рулетт центроид звеньев

2 и 4, для чего острие, находящееся в центре шарнира Е,

устанавливается на кривой, относительно которой необ-

ходимо получить рулетту центроиды звена 2 или звена 4.

Колесики 7 и 8 устанавливаются на планшете. Если пере-

мещать острие шарнира Е вдоль выбранной кривой так,

чтобы колесики 7 и 8 катились по планшету, то любая

из точек плоскостей G и H, скрепленных со звеньями

2 и 4, будет описывать соответствующую рулетту центро-

иды звена 2 или звена 4. Настройка механизма на раз-

личные центроиды осуществляется установкой шарниров

В и С в соответствующих прорезях.

1194

КУЛИСНО-РЫЧАЖНЫЙ

МЕХАНИЗМ АРТОБОЛЕВСКОГО

ДЛЯ ВОСПРОИЗВЕДЕНИЯ РУЛЕТТ

ОКРУЖНОСТЕЙ

КР

ВК

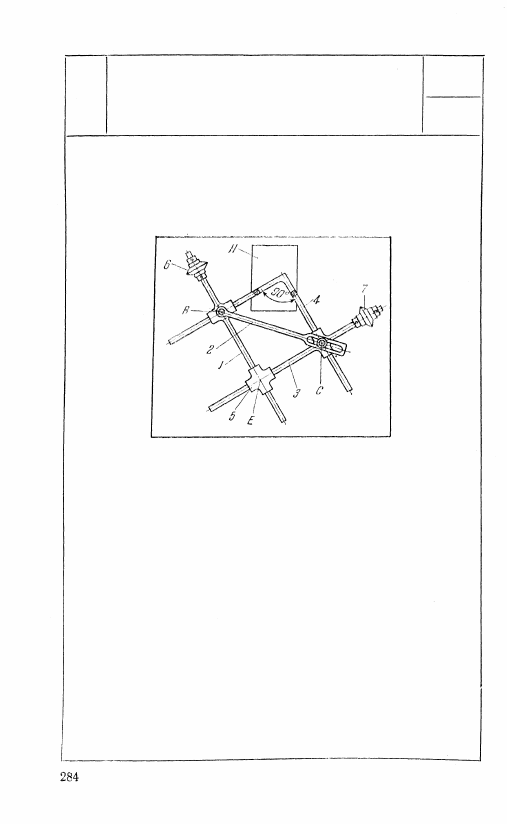

В основе механизма лежит четырехзвенный кулис-

ный механизм двух ползунов, состоящий из звеньев

1, 2, 3 и 4 с присоединенным крестообразным пол-

зуном 5 с острием Е в центре. Звенья 1 и 3 снаб-

жены колесиками 6 и 7 с острыми ребрами. Меха-

низм предназначается для вычерчивания рулетт

окружности, для чего острие Е устанавливается на

кривой, относительно которой необходимо полу-

чить рулетту окружности; колесики 6 и 7 устанав-

ливаются на планшете. Если теперь перемещать

острие Е вдоль указанной кривой так, чтобы ко-

Лесйки 6 и 7 катились по планшету, то любая из точек

плоскости H, скрепленной со звеном 4, будет опи-

сывать соответствующую рулетту окружности. На-

стройка механизма на различные окружности осу-

ществляется установкой шарнира С в прорези.

1195

КУЛИСНО-РЫЧАЖНЫЙ

МЕХАНИЗМ АРТОБОЛЕВСКОГО

ДЛЯ ВОСПРОИЗВЕДЕНИЯ РУЛЕТТ

ЭЛЛИПСОВ

КР

вк

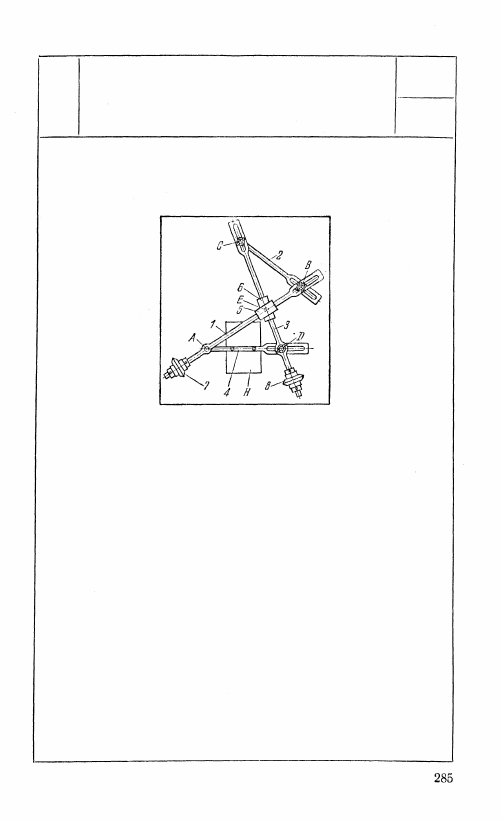

В основе механизма лежит антипараллело-

грамм ABCD, к которому присоединена двух-

поводковая группа, состоящая из двух шар-

нирно соединенных ползунов 5 и 6. Звенья

1 и 3 снабжены колесиками 7 и 8 с острыми

ребрами. Механизм предназначается для вы-

черчивания рулетт эллипса, для чего острие,

находящееся в центре шарнира E, устанав-

ливается на кривой, относительно которой

необходимо получить рулетту эллипса; ко-

лесики 7 и 8 устанавливаются на планшете.

Если теперь перемещать острие шарнира Е

вдоль указанной кривой так, чтобы колесики

7 и 8 катились по планшету, то любая из то-

чек плоскости H, скрепленной со звеном 4,

будет описывать соответствующую рулетту

эллипса. Настройка механизма на различные

эллипсы осуществляется установкой шар-

ниров В, С и D в соответствующих прорезях.

1196

КУЛИСНО-РЫЧАЖНЫЙ

МЕХАНИЗМ АРТОБОЛЕВСКОГО

ДЛЯ ВОСПРОИЗВЕДЕНИЯ РУЛЕТТ

ГИПЕРБОЛ

КР

ВК

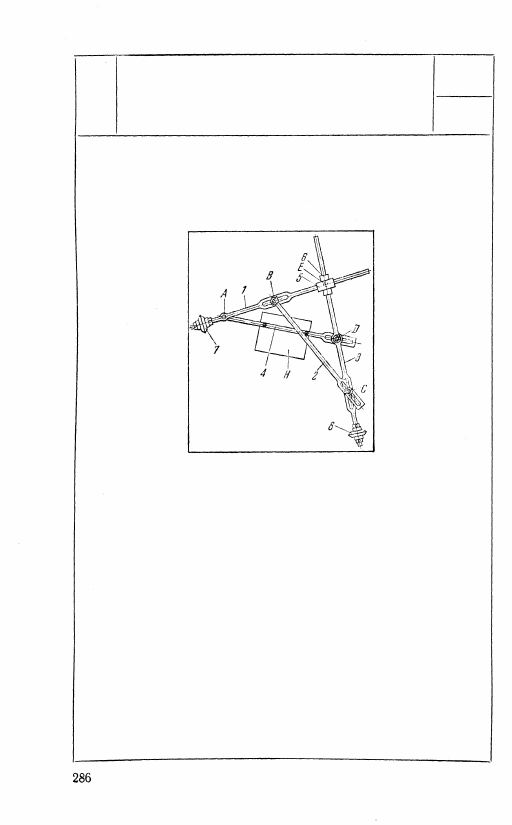

В основе механизма лежит антипараллелограмм ABCD,

к которому присоединена двухповодковая группа, состоя-

щая из двух шарнирно соединенных ползунов 5 и 6. Звенья

1 и 3 снабжены колесиками 7 и 8 с острыми ребрами. Ме-

ханизм предназначается для вычерчивания рулетт гипер-

болы, для чего острие, находящееся в центре шарнира E,

устанавливается на кривой, относительно которой необ-

ходимо получить рулетту гиперболы; колесики 7 и 8 уста-

навливаются на планшете. Если теперь перемещать ост-

рие Е вдоль указанной кривой так, чтобы колесики 7 и 8

катились по планшету, то любая из точек плоскости H,

скрепленной со звеном 4, будет описывать соответствую-

щую рулетту гиперболы. Настройка механизма на раз-

личные гиперболы осуществляется установкой шарни-

ров В, С и D в соответствующих прорезях.
