4. МЕХАНИЗМЫ ШЕСТИЗВЕННЫЕ ОБЩЕГО

НАЗНАЧЕНИЯ (947—972)

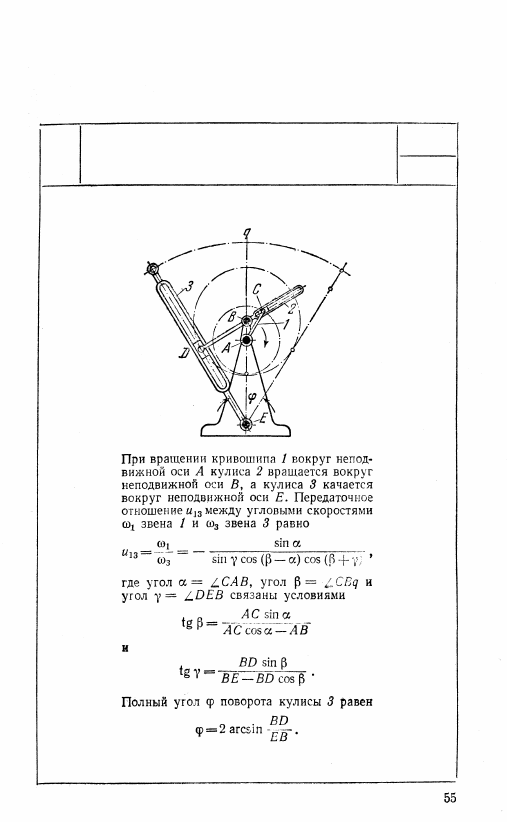

947

КУЛИСНО-РЫЧАЖНЫЙ МЕХАНИЗМ

С ДВУМЯ ПОЛЗУНАМИ

КР

Ш

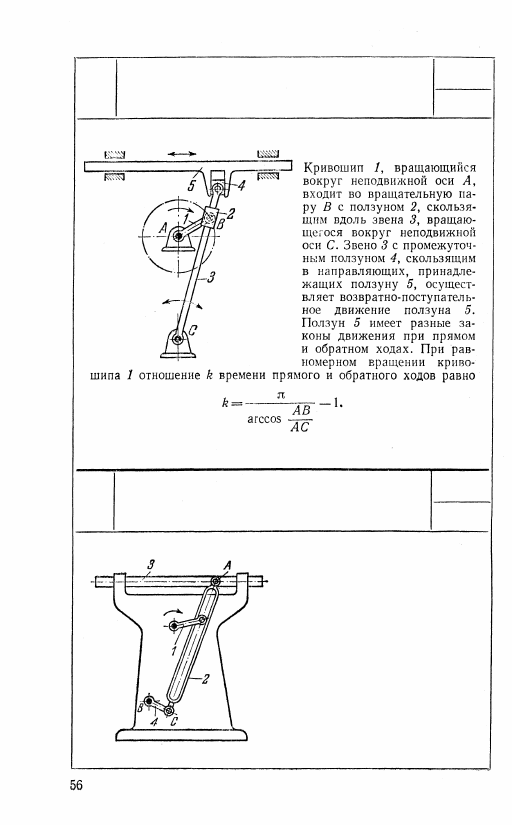

948

КУЛИСНО-РЫЧАЖНЫЙ МЕХАНИЗМ

С ТРЕМЯ ПОЛЗУНАМИ

КР

Ш

949

КУЛИСНО-РЫЧАЖНЫЙ МЕХАНИЗМ

С ПОДВЕШЕННОЙ КУЛИСОЙ

КР

Ш

При вращении звена 1 кулиса 2

совершает сложное движение,

качаясь вокруг шарнира А и

двигаясь вместе с ползуном 3.

Изменяя длину ВС звена 4 и

положение точки В на непод-

вижной стойке, можно получить

различные законы движения пол-

зуна 3.

950

КУЛИСНО-РЫЧАЖНЫЙ МЕХАНИЗМ

С ПОДВЕШЕННОЙ КУЛИСОЙ

КР

ш

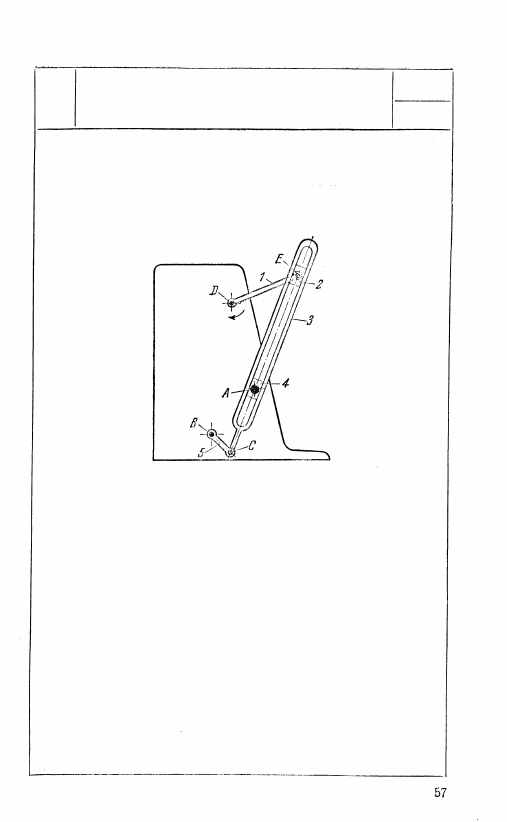

Ползун 2, вращающийся вокруг

неподвижной оси D и входящий

во вращательную пару Е с кри-

вошипом 1, скользит в кулисе 3.

При вращении звена 1 кулиса 3

скользит по ползуну 4, вращаю-

щемуся вокруг неподвижной

оси A, совершая таким образом

сложное движение: вращаясь во-

круг неподвижного шарнира A

и скользя вдоль своей оси. Из-

меняя длину ВС звена 5 и поло-

жение точки В на неподвижной

стойке можно получать различ-

ные законы движения кулисы 3.

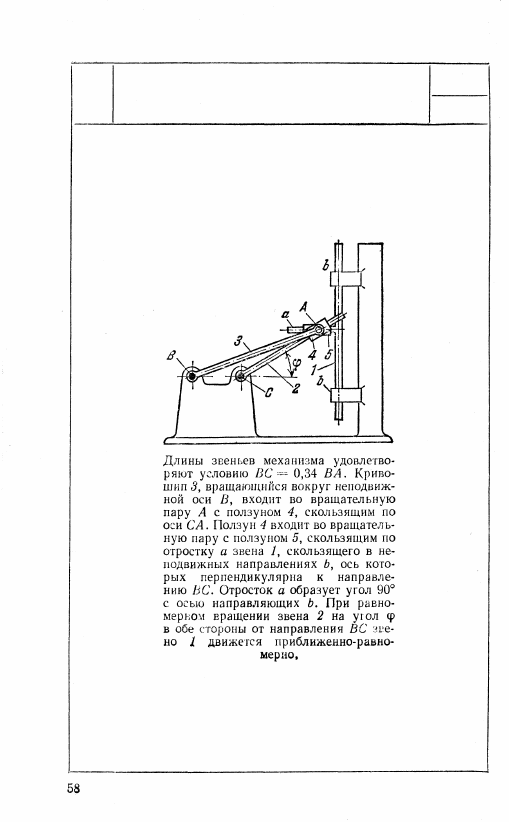

951

КУЛИСНО-РЫЧАЖНЫЙ МЕХАНИЗМ

С ПРИБЛИЖЕННО-РАВНОМЕРНЫМ

ПЕРЕМЕЩЕНИЕМ ВЫХОДНОГО ЗВЕНА

КР

Ш
