769

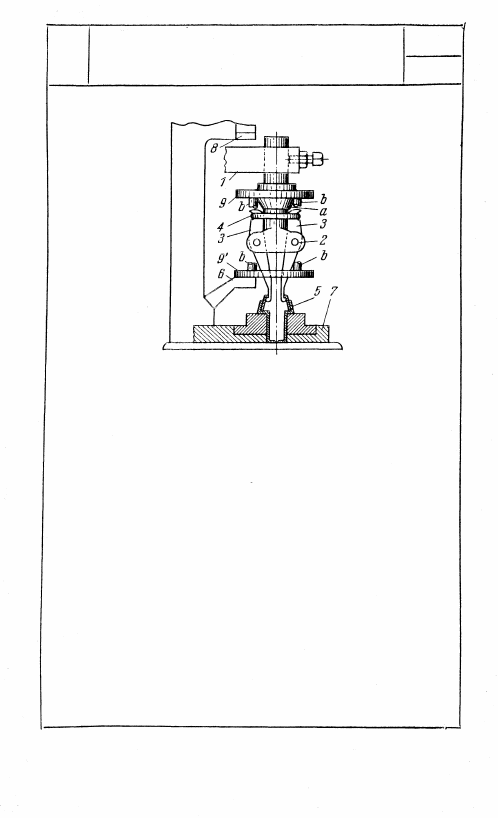

ШАРНИРНО-РЫЧАЖНЫЙ МЕХАНИЗМ

ВЫБРАСЫВАТЕЛЯ

ШР

СП

При перемещении плиты 1 траверза 2

начинает опускаться. При этом фла-

нец 9', соединенный шпильками b

с фланцем 9, свободно насаженным на

траверзе 2, дойдя до упора 6, сжимает

концы рычагов 3, преодолевая сопро-

тивление пружины 4. Нижние концы

рычагов 3 сдвигаются, входят в изделие

5 и захватывают его. При перемещении

плиты 1 вверх траверза 2 вместе с рыча-

гами 3 и изделием 5 начинает подни-

маться, освобождая подающий диск 7.

При соприкосновении фланца 9 с верх-

ним упором 8 фланец 9 начинает опус-

каться относительно траверзы 2, а

плита 1 пресса продолжает подниматься,

заканчивая свой ход. При этом конус а

фланца, оказывая давление на верхние

концы рычагов 3, раздвигает их, ниж-

ние концы сдвигаются и изделие осво-

бождается. После этого плита 1 вместе

с траверзой 2 вновь опускается, рычаги 3

захватывают очередное изделие, и

цикл повторяется.

431

15. МЕХАНИЗМЫ ПРЕДОХРАНИТЕЛЕЙ

(770—772)

ШР

Пд

Механизм представляет собой четы-

рехзвенный шарнирный механизм

ABCD. Жидкость по трубе 4 пере-

текает в ковш 5 при повышении ее

уровня в резервуаре. Рычаг 1,

жестко соединенный с ковшом, полу-

чает при этом вращение вокруг не-

подвижной оси A, и клапан 3

открывается, быстро выпуская из-

лишек жидкости из резервуара.

После опорожнения ковша 5 рычаг 1

возвращается в исходное положение

под действием груза 6, который может

устанавливаться в различных поло-

жениях вдоль оси рычага 1. Тем

самым осуществляется регулировка

устройства.

432

770

ЧЕТЫРЕХЗВЕННЫЙ ШАРНИРНЫЙ

ПРЕДОХРАНИТЕЛЬНЫЙ МЕХАНИЗМ

ДЛЯ ОГРАНИЧЕНИЯ УРОВНЯ ЖИДКОСТИ

771

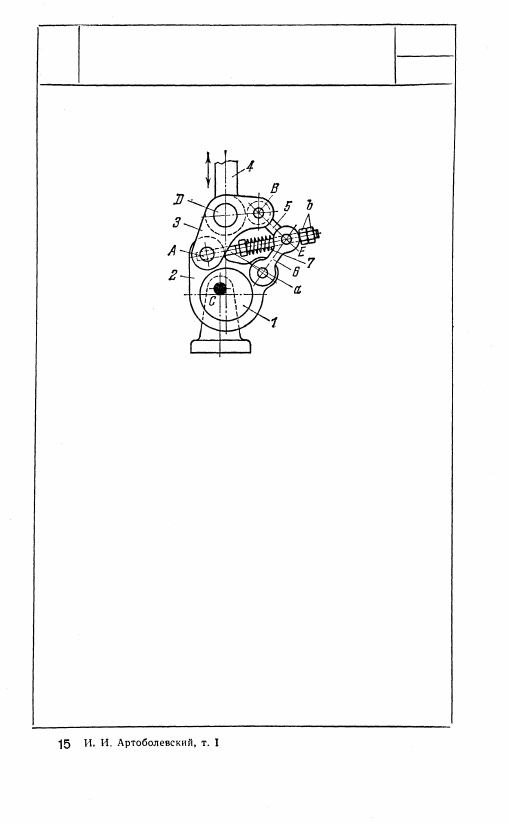

ШАРНИРНО-РЫЧАЖНЫЙ МЕХАНИЗМ

ДЛЯ ПРЕДОХРАНЕНИЯ ОТ ПЕРЕГРУЗКИ

ШР

Движение от эксцентрика 1, вращающе-

гося вокруг неподвижной оси С, с

помощью шатуна 2, входящего во вра-

щательную пару А с угловым рычагом

3, передается штоку 4, движущемуся

возвратно-поступательно. Рычаг 3 вхо-

дит во вращательную пару D со штоком

4 и пару В с рычагом 5, который в свою

очередь входит во вращательную пару Е

со звеном 6. Стержень а, на котором

находится пружина 7, одним концом

закреплен в шарнире А, а другим —

проходит через направляющее от-

верстие в шарнире Е. Предвари-

тельное сжатие пружины регулируется

гайками b. При больших нагрузках,

при которых шток останавливается,

шатун под действием эксцентрика пово-

рачивается относительно точки B, при

этом рычаги 5 и 6 поворачиваются,

сжимая пружину 7.

433

Пд

772

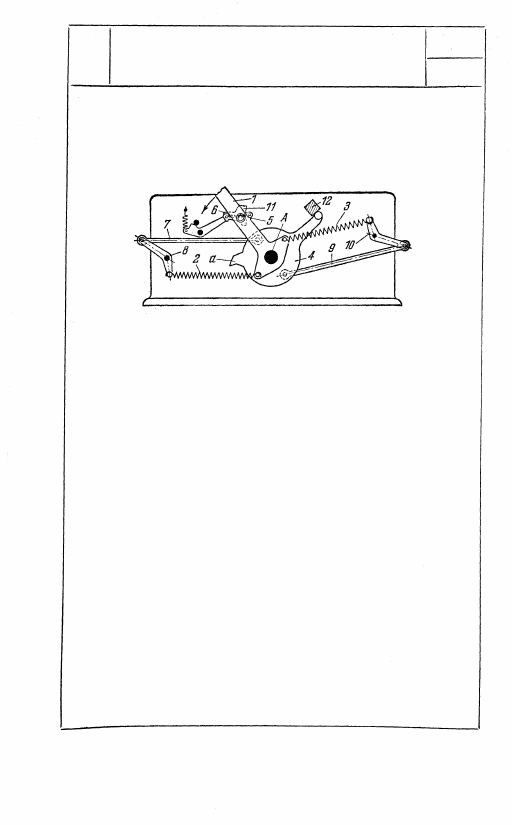

ШАРНИРНО-РЫЧАЖНЫЙ

ПРЕДОХРАНИТЕЛЬНЫЙ МЕХАНИЗМ

ШР

При повороте рукоятки 1, свободно насаженной

на вал А, в направлении, указанном стрелкой,

пружины 2 и 3 растягиваются, приводя в движе-

ние посредством рычагов 7, 8, 9 и 10 звено 4.

При этом звено 4 не может обогнать рукоятку 1

вследствие того, что его выступ а входит в зацеп-

ление с собачкой 11, шарнирно закрепленной

на рукоятке 1 и находящейся под действием пру-

жины 5. При соприкосновении с упором 6 собачка

11, преодолевая сопротивление пружины 5,

поворачивается, освобождая выступ а звена 4,

которое под действием пружин 2, 3 и рычагов 7, 8

t

9, 10 поворачивается до соприкосновения с упо-

ром 12. При дальнейшем повороте рукоятки 1

пружины 2 и 3 вновь взводятся. Собачка 11,

упираясь в упор б, захватывает выступ а звена 4.

При освобождении рукоятки звенья механизма

под действием взведенных пружин занимают

исходное положение. Таким образом, вращаю-

щий момент на валу А, передающийся от рукоятки

1 звену 4, определяется жесткостью пружин 2, 3

и расположением рычагов 7, 8, 9 и 10.

434
