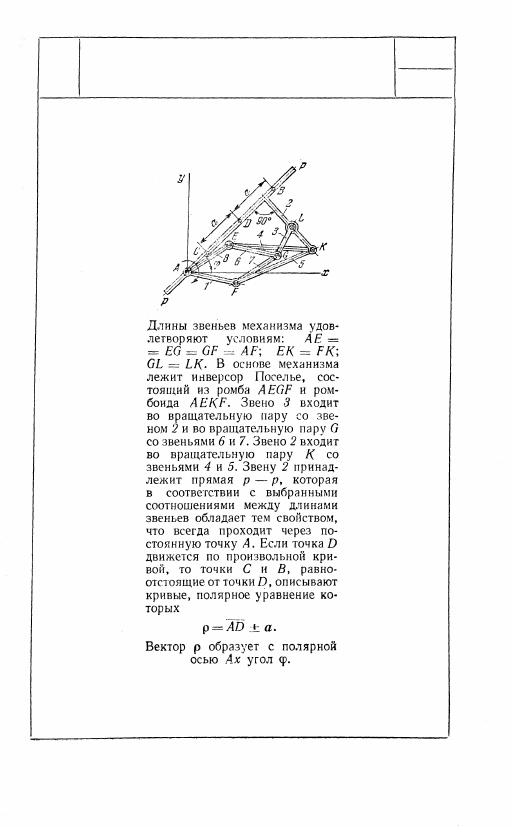

732

ШАРНИРНО-РЫЧАЖНЫЙ МЕХАНИЗМ

ПРОЕКТОРА ПОСЕЛЬЕ

ШР

ВК

407

733

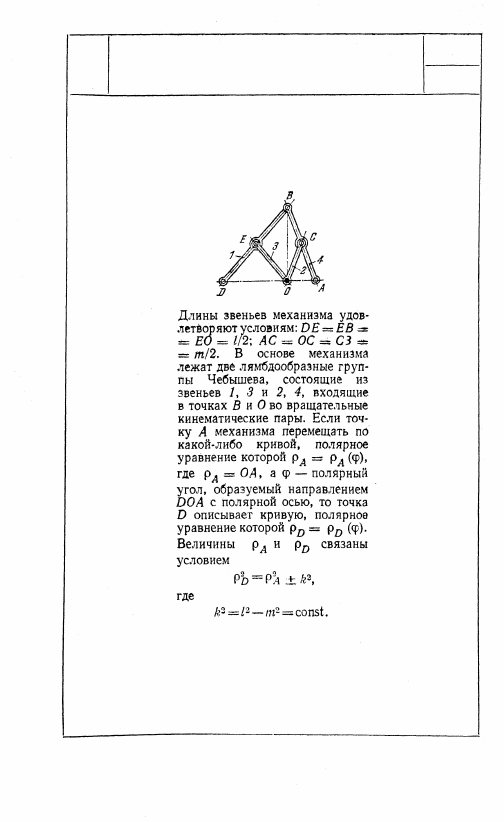

ШАРНИРНО-РЫЧАЖНЫЙ МЕХАНИЗМ

ЭКСТРАКТОРА ДЖОНСОНА

ШР

ВК

408

734

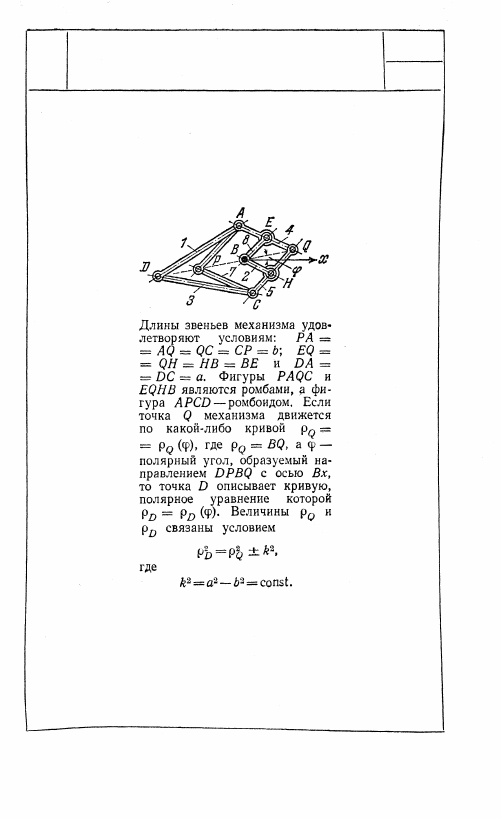

ШАРНИРНО-РЫЧАЖНЫЙ МЕХАНИЗМ

ЭКСТРАКТОРА СИЛЬВЕСТРА

ШР

ВК

409

11. МЕХАНИЗМЫ ГРЕЙФЕРОВ КИНОАППАРАТОВ

(735—743)

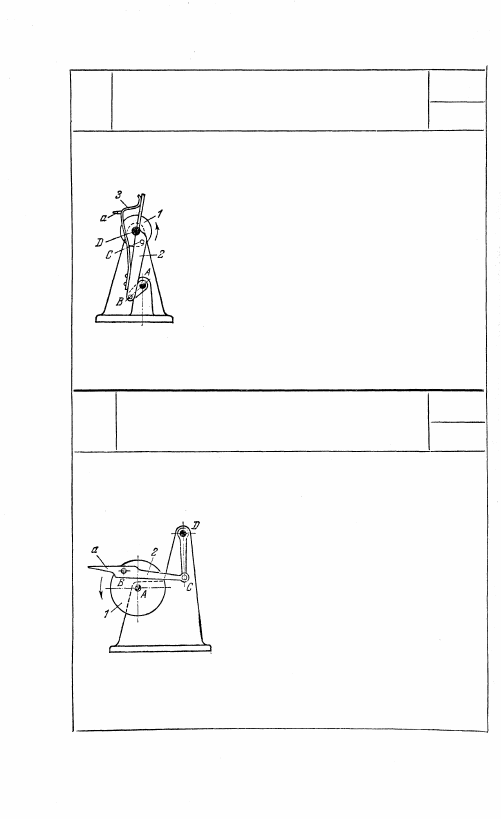

735

ШАРНИРНЫЙ ЧЕТЫРЕХЗВЕННЫЙ

МЕХАНИЗМ ГРЕЙФЕРА КИНОАППАРАТА

С ПРУЖИНОЙ НА ШАТУНЕ

ШР

ГК

При вращении кривошипа 1 конец зуба а,

укрепленного на плоской пружине 3, соеди-

ненной с шатуном 2 четырехзвенного шарнир-

ного механизма ABCD, описывает шатунную

кривую. На одном из участков этой кривой

зуб а вводится в отверстие киноленты и пере-

двигает ее. На другом участке шатунной

кривой зуб а выводится из отверстия кино-

ленты.

736

ШАРНИРНЫЙ ЧЕТЫРЕХЗВЕННЫЙ

МЕХАНИЗМ ГРЕЙФЕРА КИНОАППАРАТА

ШР

ГК

При вращении кривошипа 1 четырехзвен-

ного шарнирного механизма ABCD конец

зуба а шатуна 2 описывает шатунную

кривую. На одном из участков этой кривой

зуб а вводится в отверстие киноленты и

передвигает ее. На другом участке шатун-

ной кривой зуб а выводится из отверстия

киноленты.

410
