457

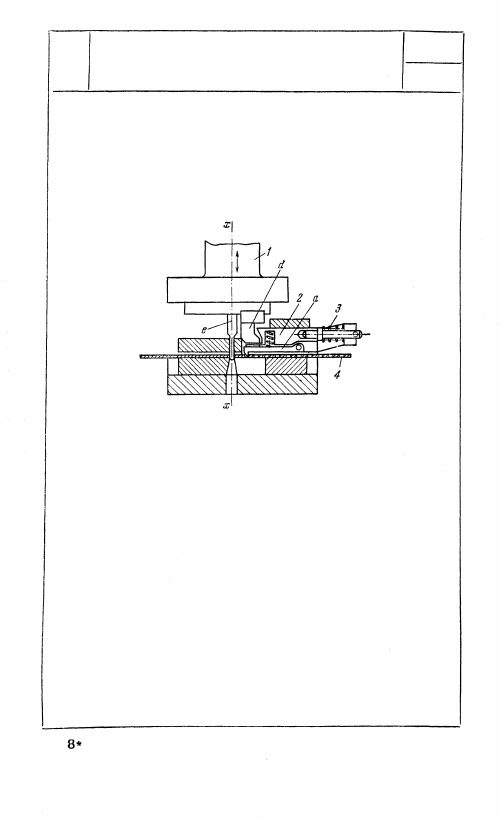

КЛИНОВОЙ МЕХАНИЗМ ПОДАЧИ ШТАМПА

ПР

МП

Клин d жестко связан со штампом 1,

двигающимся возвратно-поступательно

вдоль оси х — х. Пуансон е пробивает

отверстия в полосе 4. При движении

клина d вверх ползун 2 движется

вправо, и связанный с ползуном 2

крючок а протягивает полосу 4. При

движении штампа вниз ползун 2 воз-

вращается в исходное положение под

действием пружины 3, а крючок, бла-

годаря имеющемуся у него скосу, под-

нимается над полосой 4.

227

13. МЕХАНИЗМЫ КЛАВИШ (458—461)

458

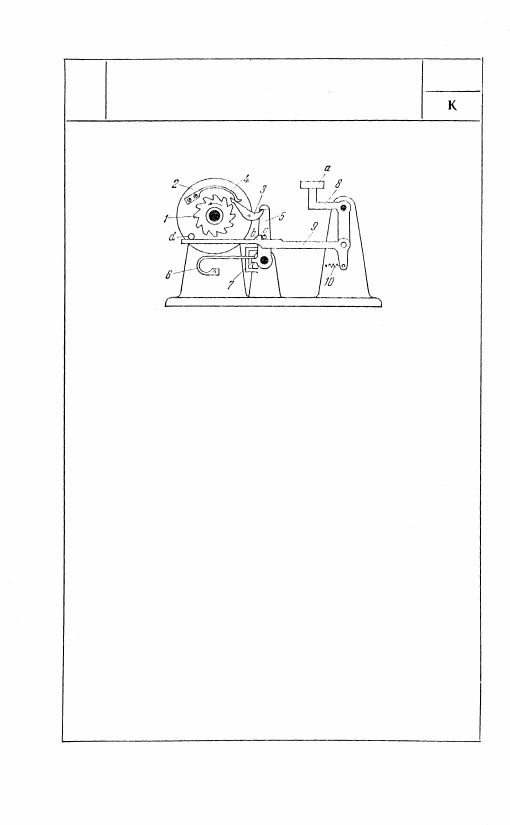

РЫЧАЖНО-ХРАПОВОЙ КЛАВИШНЫЙ

МЕХАНИЗМ

ПР

Непрерывно вращающееся храповое

колесо 1 имеет общую ось с ведомым

диском 2, на котором укреплена со-

бачка 3, находящаяся под действием

пружины 4. Зацеплению собачки с хра-

повым колесом препятствует стопорный

рычаг 5, прижатый пружиной 6 к упо-

ру 7. При нажатии на клавишу а

двуплечий рычаг 8 отодвигает вправо

шарнирно прикрепленную к нему спу-

сковую тягу 9, которая своим запле-

чиком b, упирающимся в штифт с,

поворачивает рычаг 5 и освобождает

собачку 3, которая зацепляет храповое

колесо 1, и диск 2 начинает вращаться.

Штифт d, нажимая на левый конец

тяги 9, расцепляет ее с рычагом 5,

который возвращается в исходное по-

ложение и останавливает собачку 3

после одного оборота диска 2. При

отпускании клавиши а тяга 9, вернув-

шаяся под действием пружины 10 в го-

ризонтальное положение, движется

влево, и заплечик b, находящийся

до этого правее штифта с, устанавли-

вается в положении, показанном на

чертеже.

228

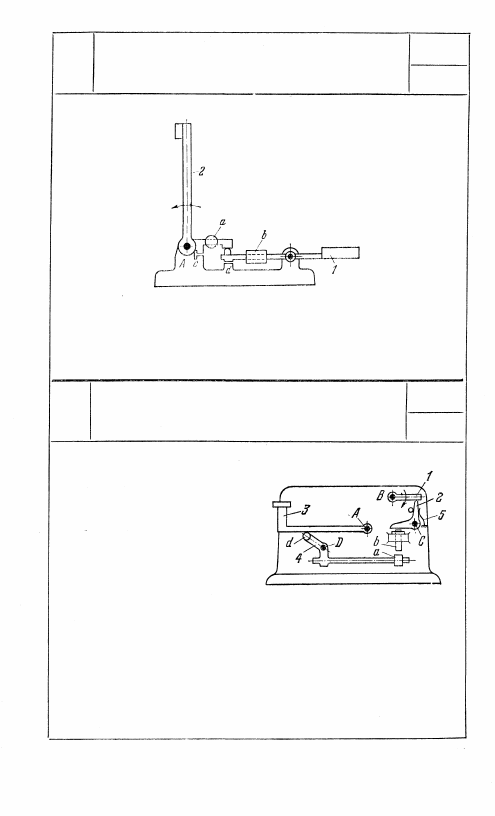

При нажатии на клавишу 1 рычаг 2 поворачивается вокруг не-

подвижной оси А. В исходное положение клавиша 1 и рычаг 2

возвращаются под действием грузов b и а. Рычаги 1 и 2 имеют

ограничители движения в виде упоров d и с.

460

РЫЧАЖНЫЙ КЛАВИШНЫЙ МЕХАНИЗМ

ПЕРИОДИЧЕСКОГО ДЕЙСТВИЯ

ПР

К

Рычаг 1 вращается вокруг не-

подвижной оси В. Двуплечая

собачка 2 вращается вокруг

неподвижной оси С и одним

своим концом скользит по ры-

чагу 1. Рычаг 4 вращается

вокруг неподвижной оси D и

имеет жестко связанный с ним

молоточек а. Палец d рычага 4 скользит по клавише 3, вра-

щающейся вокруг неподвижной оси А. Рычаг 1, находящийся

под воздействием постоянного крутящего момента, удерживается

от вращения собачкой 2. При нажатии на клавишу 3 звено 4

поворачивается, и молоточек а ударяет по стерженьку b, кото-

рый, нажимая на собачку 2, поворачивает ее и освобождает звено 1.

Силовое замыкание собачки 2 и рычага 1 осуществляется пру-

жиной 5.

229

459

РЫЧАЖНЫЙ МЕХАНИЗМ КЛАВИШИ

ПР

К

461

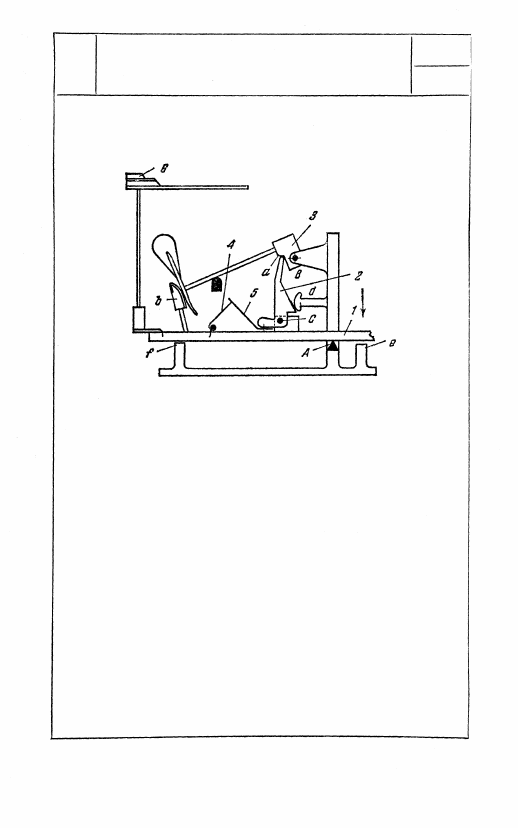

РЫЧАЖНЫЙ МЕХАНИЗМ КЛАВИШИ

РОЯЛЯ

ПР

Клавиша 1 вращается вокруг призмы A.

Молоточек 3 вращается вокруг неподвижной

оси В. При ударе по клавише 1 звено 2,

вращающееся вокруг неподвижной оси С,

своим концом действует на выступ а моло-

точка 3, который производит удар по струне.

В момент удара клавиша 1 встречает упор е,

причем левый конец клавиши приподнимает

свободно стоящий на ней демпфер 6. После

удара по струне молоточек 3, падая, своим

хвостом встречает упор 6, на который и опи-

рается в течение всего времени нажатия

на клавишу. Упор d служит для того, чтобы

звено 2 не вышло из соприкосновения с вы-

ступом а молоточка 3. Пружина 4 посредством

тяги 5, соединенной со звеном 2, стремится

прижать звено 2 к выступу а молоточка 3.

После снятия нагрузки с клавиши она сво-

бодно ложится на упор f. Звенья 2, 4, 5

и упор b установлены на клавише.

230
