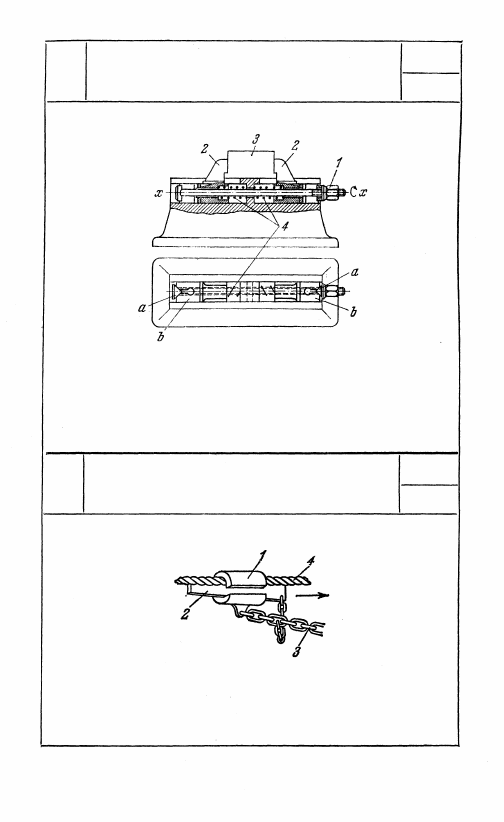

При повороте гайки 1 вокруг неподвижной оси х—х губки 2

тисков зажимают изделие 3. При дальнейшем повороте гайки 1

призмы а, расклинивая пружинные втулки b, фиксируют губки

относительно направляющих. Пружины 4 возвращают губки

в исходное положение.

При натяжении цепи 3 в направлении стрелки и удерживании

другого ее конца канат 4 защемляется между клином 2 и муф-

той 1.

127

231

ВИНТОВЫЕ ТИСКИ С ФИКСИРУЕМЫМИ

ГУБКАМИ

ПР

33

232

КЛИНОВОЙ КАНАТНЫЙ ЗАЖИМ

ПР

33

233

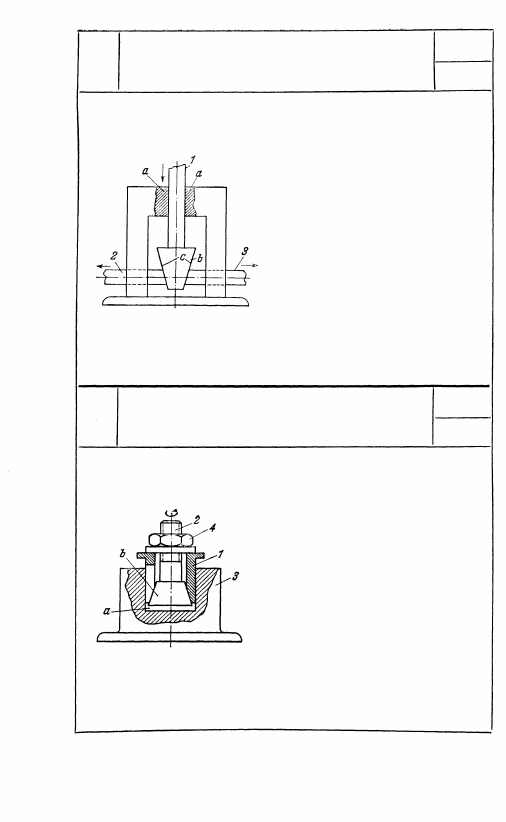

КЛИНОВОЙ РАСПОР

ПР

33

Звено 1, двигающееся прямолинейно

поступательно в неподвижных на-

правляющих а—а, оканчивается

клиновым наконечником b, стороны

которого с скользят по скосам звень-

ев 2 и 3, скользящих в неподвижных

направляющих. При опускании зве-

на 1 звенья 2 и 3 раздвигаются.

234

ВИНТ С РАСПОРНЫМ КЛИНОМ

ПР

33

Разрезная втулка 1 вставлена в отвер-

стие а неподвижной стойки 3. Винт 2

заканчивается круглым клином b, ко-

торый удерживает в отверстии а втул-

ку 1 и закрепляет ее при затягивании

гайки 4.

128

3. МЕХАНИЗМЫ ВЕСОВ (235—239)

235

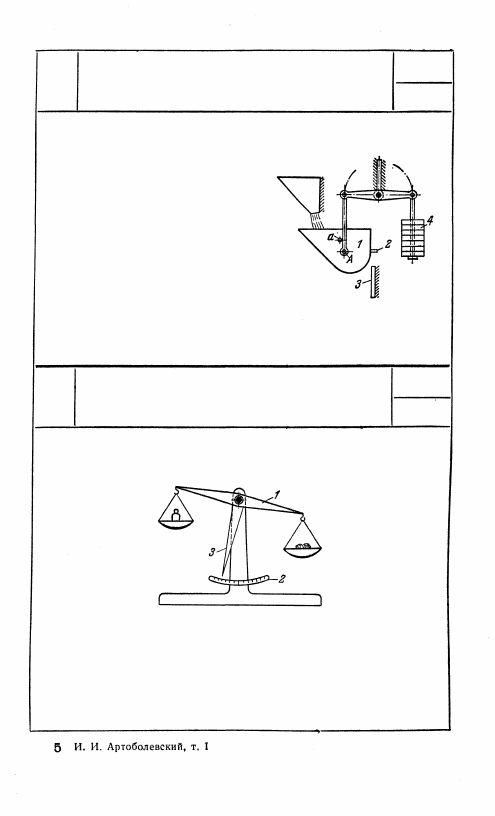

РЫЧАЖНЫЕ ВЕСЫ ДЛЯ ЖИДКОСТЕЙ

ПР

Сосуд 1, свободно вращающийся

вокруг оси A, удерживается в рабо-

чем положении упором а. При

наполнении сосуд 1 опускается,

палец 2 ударяется об упор 3,

сосуд опрокидывается и жидкость

выливается. Вес выливаемой жидко-

сти определяется грузами 4.

236

РЫЧАЖНЫЕ ЧАШЕЧНЫЕ

РАВНОПЛЕЧИЕ ВЕСЫ

ПР

Взвешивание производится гирями, поло-

женными на одну из чашек весов. С рыча-

гом 1 жестко связана стрелка З, а со стой-

кой — градуированная шкала 2.

129

В

В

237

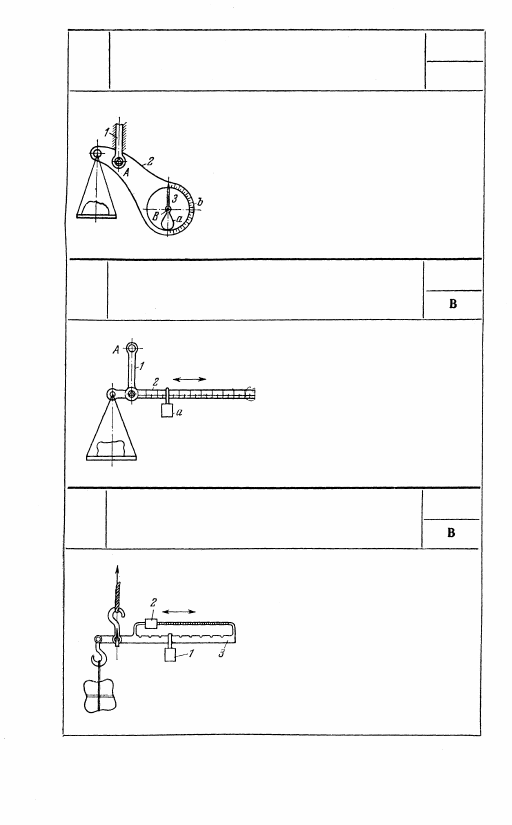

РЫЧАЖНЫЕ НЕРАВНОПЛЕЧИЕ ВЕСЫ

ПР

При нагружении чашки весов звено 2

поворачивается вокруг шарнира А. Стрел-

ка 3, вращающаяся вокруг оси В, под дей-

ствием груза а сохраняет вертикальное

положение и перемещается относительно

звена 2, указывая вес груза по градуиро-

ванной шкале b. Звено 1 подвешивается

к стойке или держится в руке.

238

РЫЧАЖНЫЕ НЕРАВНОПЛЕЧИЕ ВЕСЫ

ПР

Вес гири а постоянный. Взве-

шивание производится переме-

щением гири по градуирован-

ному рычагу 2. Рычаг 2 и зве-

но 1 входят в кинематическую

пару вращения, выполненную

в виде треугольной призмы.

Звено 1 подвешивается к стой-

ке шарниром А или держится

в руке.

239

РЫЧАЖНЫЕ ВЕСЫ С ДВУМЯ

ПЕРЕДВИГАЕМЫМИ ГИРЯМИ

ПР

Взвешивание груза производится

гирями 1 и 2. Рычаг 3 имеет две

градуированные шкалы, что позво-

ляет более точно проводить взве-

шивание.

130
