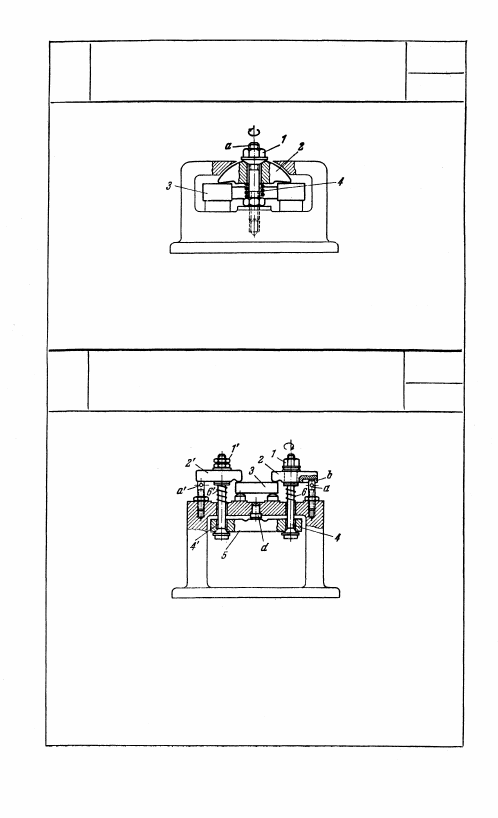

Гайка 1 входит в винтовую пару с болтом а, принадлежащим

неподвижному звену. Болт а проходит с зазором через отверстие

в сегменте 2. При вращении гайки 1 сегмент 2 зажимает изделие 3.

Пружина 4 служит для отвода сегмента 2 в исходное положение.

196

ВИНТО-РЫЧАЖНЫЙ ЗАЖИМ

ПР

33

Гайка 1 входит в винтовую пару с болтом 4. Болт 4 проходит

с зазором через отверстие в рычаге 2. Рычаг 2 прорезью b сколь-

зит по штырю а, принадлежащему неподвижному звену. Симмет-

ричное устройство состоит из гаек 1 и 1', рычагов 2 и 2' и болтов 4

и 4'. Болты проходят через отверстия в детали 5, опирающейся

на штырь d.

f

 Зажим изделия 3 осуществляется гайками 1 и 1'.

Штыри а и а' служат также для регулировки зажима. Пружины 6

и 6' возвращают рычаги 2 и 2' в исходное положение.

111

195

ПР

33

ВИНТО-РЫЧАЖНЫЙ ЗАЖИМ

197

ВИНТО-РЫЧАЖНЫЙ ЗАЖИМ

ПР

33

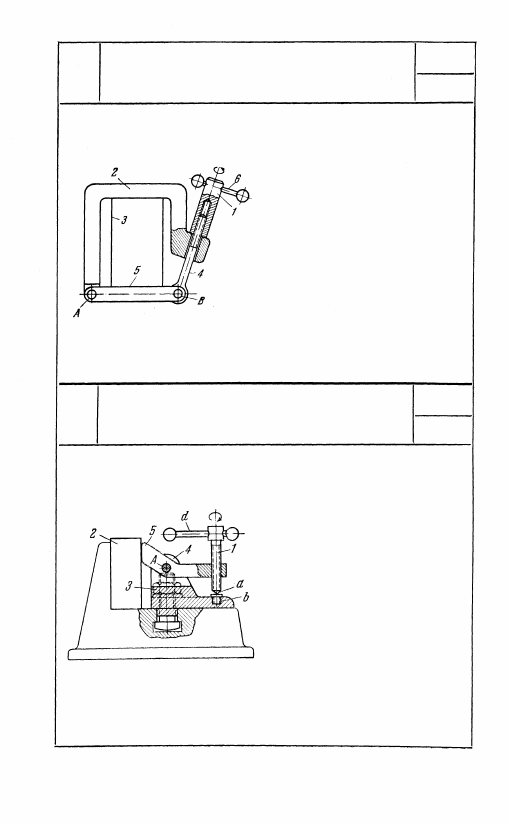

Звено 1 входит в винтовую пару

со звеном 4. Звено 5 входит во

вращательные пары A и B со

звеньями 2 и 4. Звено 4 прохо-

дит через отверстие в звене 2

со значительным зазором. За-

жим детали 3 производится вра-

щением звена 1 рукояткой 6.

198

ВИНТО-РЫЧАЖНЫЙ ЗАЖИМ

ПР

33

Звено 1 входит в винтовую пару

с рычагом 5, вращающимся на

оси А суппорта 4. Конец а

звена 1 упирается в шляпку

штыря b. При вращении руко-

ятки d звена 1 рычаг 5 зажимает

деталь 2.

112

199

ВИНТО-РЫЧАЖНЫЙ ЗАЖИМ

ПР

33

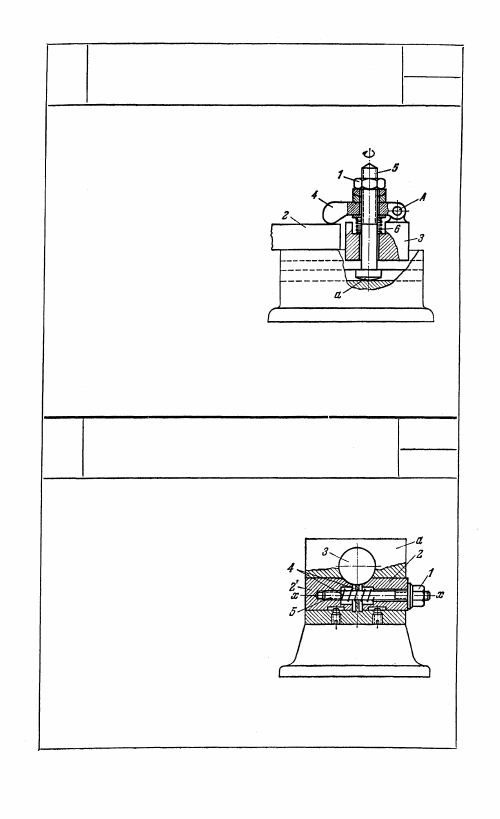

Гайка 1 входит в винтовую пару

с болтом 5, головка а которого

заведена в Т-образный паз ста-

нины. Болт 5 входит с зазором

через отверстия суппорта 3 и

рычага 4, вращающегося вокруг

оси А суппорта 3. Зажим де-

тали 2 производится рычагом 4

при вращении гайки 1. Для

возможности зажима изделий

различных размеров суппорт 3

зажимного устройства может

перемещаться по направляющим. Пружина 6 возвращает ры-

чаг 4 в исходное положение.

200

ВИНТОВОЙ ЗАЖИМ КРУГЛЫХ

ИЗДЕЛИЙ

ПР

33

Болт 5 свободно проходит через

отверстие правого ползуна 2 и

входит в винтовую пару с левым

ползуном 2'. При вращении гайки 1

ползуны зажимают круглое изде-

лие 3, прижимая его к верхней

крышке а и преодолевая сопротив-

ление пружины 4, которая возвра-

щает ползуны в исходное поло-

жение.

113

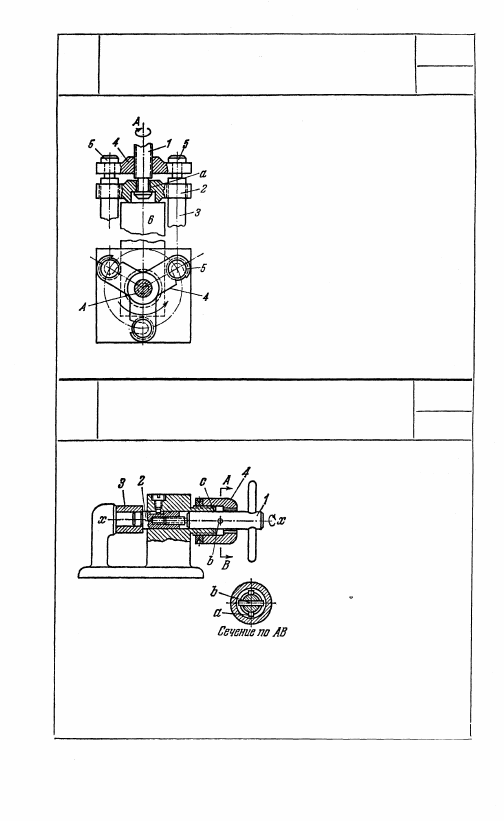

Звено 1, входящее в винтовую пару

с колодкой 4, проходит через отвер-

стие а в колодке 2. Прижим детали 6

к неподвижной плоскости, не показан-

ной на чертеже, производится колод-

кой 2, скользящей по цилиндрическим

стойкам 3 при вращении звена 1.

Верхняя колодка 4 скользит своими

прорезями по стойкам 3 и удержива-

ется головками 5. Колодка 4 может ос-

вобождаться поворотом вокруг непод-

вижной оси А.

202

ВИНТОВОЙ ЗАЖИМ С ОТВОДНЫМ

УСТРОЙСТВОМ

ПР

33

Стержень 1 оканчивается

винтовой резьбой, входя-

щей в винтовую пару с го-

ловкой 2, скользящей в

отверстии станины. Стер-

жень 1 имеет упорную

шпильку b, охватываемую

накидной гайкой 4, на-

вернутой на штуцер с ста-

нины. В гайке имеются

пазы а, в которых может

двигаться шпилька b в

осевом направлении. Для зажима изделия 3 стержень 1 сначала

вдвигается в гайку 4, скользя шпилькой b в пазах а, затем

завертывается. При отводе головки стержень сначала отверты-

вается, а затем выдвигается обратно. Винт головки 2 регули-

руется гайкой 4.

114

201

ВИНТОВОЙ ЗАЖИМ

ПР

33
