ПРИЛОЖЕНИЕ 1 НОМОГРАММЫ ДЛЯ ОПРЕДЕЛЕНИЯ ПАРАМЕТРОВ ВЗРЫВОПОЖАРНОЙ И ПОЖАРНОЙ ОПАСНОСТИ

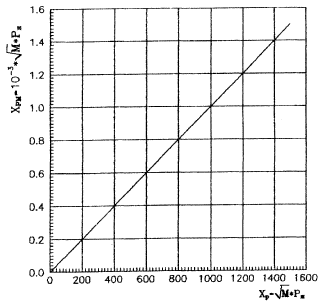

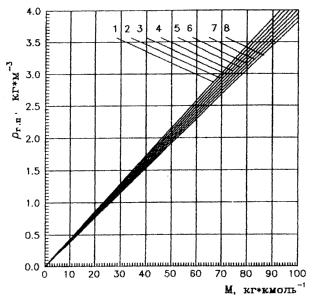

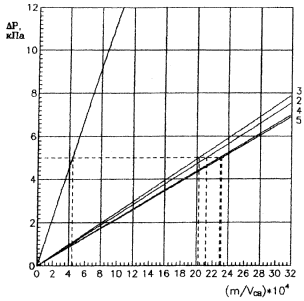

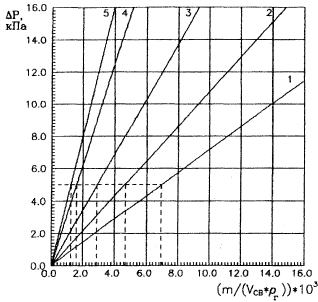

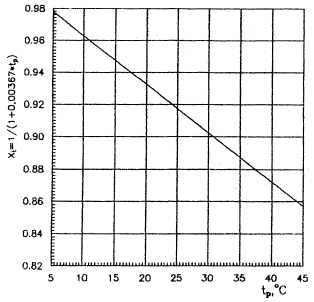

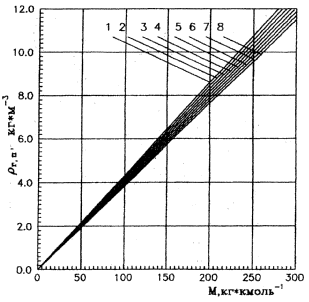

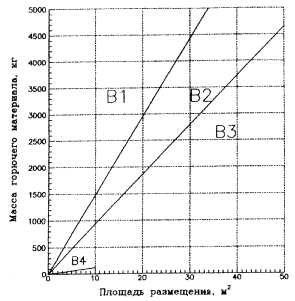

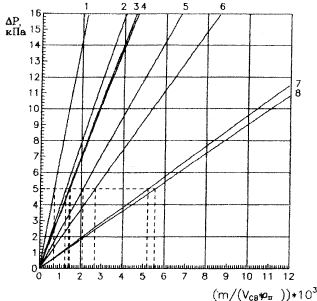

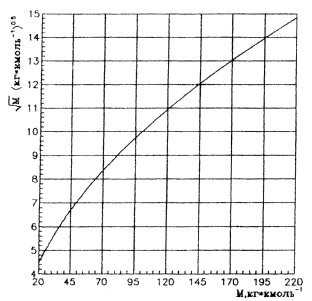

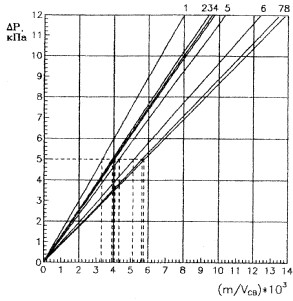

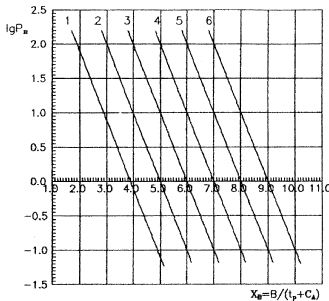

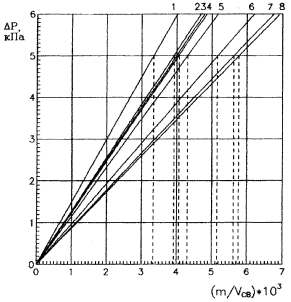

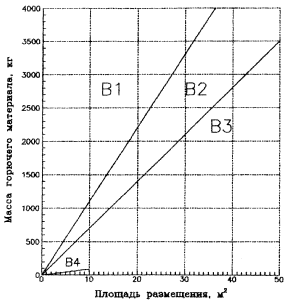

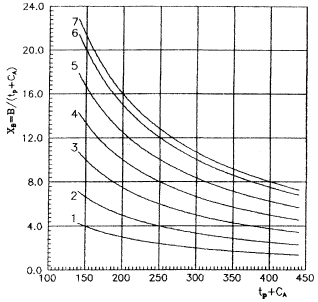

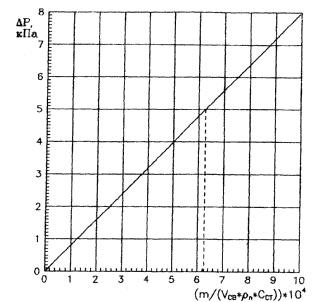

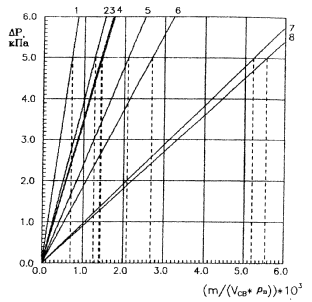

Рис. 1. Зависимость значений стехиометрической концентрации Сст ГГ и паров ЛВЖ от стехиометрического коэффициента b Рис. 2. Зависимость параметра хt = 1/(1 + 0,00367 · tp) от расчетной температуры tp Рис. 3. Зависимость плотности rг,п ГГ и паров ПВЖ от молярной массы М при различных расчетных температурах tp: 1-10 °С; 2-15°С; 3-20 °С;4-25 °С; 5-30 °С; 6-35 °С; 7-40 °С; 8-45°С Рис. 4. Зависимость плотности rг,п ГГ и паров ЛВЖ от молярной массы М при различных расчетных температурах tp: 1-10 °С; 2-15 °С; 3-20 °С; 4-25 °С; 5-30 °С; 6-35°С; 7-40°С; 8-45°С Рис. 5. Зависимость плотности rг,п ГГ и паров ЛВЖ от параметра Рис. 6. Зависимость плотности rг,п ГГ и паров ЛВЖ от параметра Рис. 7. Зависимость параметра хв = B/(tp + СА) для паров ЛВЖ от параметра (tp + СА) при различных значениях параметра В: 1-600; 2-1000; 3-1500; 4-2000; 5-2500; 6-3000; 7-3200 Рис. 8. Зависимость параметра IgРн для паров ЛВЖ от параметра xв = B/(tp + СА) при различных значениях параметра А: 1 - 3,9; 2 - 5,0; 3 - 6,0; 4 - 7,0; 5 - 8,0; 6 - 9,0 Рис. 9. Зависимость давления Рн насыщенных паров ЛВЖ от параметра IgРн Рис. 10. Зависимость давления Рн насыщенных паров ЛВЖ от параметра IgРн Рис. 11. Зависимость параметра от молярной массы М Рис. 12. Зависимость параметра xрм = 10-3 · · Рн от параметра xр = · Рн Рис. 13. Зависимость параметра xрм = 10-3 · · Рн от параметра xр = · Рн Рис. 14. Зависимость интенсивности испарения W ненагретых выше температуры окружающей среды ЛВЖ от параметра xh = 10-3 · h · · Рн Рис. 15. Зависимость интенсивности испарения W ненагретых выше температуры окружающей среды ЛВЖ от параметра xh = 10-3 · h · · Рн Рис. 16. Зависимость избыточного давления взрыва DР для горючих газов (кроме водорода), определенная по формуле (1) НПБ 105-95, от параметра при Z = 0,5 Рис. 17. Зависимость избыточного давления взрыва DР для горючих газов, определенная по формуле (1) НПБ 105-95, от параметра: 1 - водород (Z = 1,0); 2 - метан (Z = 0,5); 3 - этан (Z = 0,5); 4 - пропан (Z = 0,5); 5 - бутан (Z = 0,5) Рис. 18. Зависимость избыточного давления взрыва DР для горючих газов (кроме водорода), определенная по формуле (4) НПБ 105-95, от параметра при Z = 0,5 Рис. 19. Зависимость избыточного давления взрыва DР для горючих газов, определенная по формуле (4) НПБ 105-95, от параметра : 1 - водород (Z = 1,0); 2- этан (Z = 0,5); 3 - метан (Z = 0,5); 4 - пропан (Z = 0,5); 5 - бутан (Z = 0,5) Рис 20. Зависимость избыточного давления взрыва DР для легковоспламеняющихся и горючих жидкостей, определенная по формуле (1) НПБ 105-95, от параметра при Z = 0,3 Рис. 21. Зависимость избыточного давления взрыва DР для легковоспламеняющихся жидкостей, определенная по формуле (1) НПБ 105-95, от параметра при Z = 0,3: 1 - дизельное топливо зимнее; 2 - бензин АИ-93 зимний; 3 - гексан; 4 - м-ксилол; 5 - толуол; 6 - диэтиловый эфир; 7 - ацетон; 8 - этиловый спирт Рис. 22. Зависимость избыточного давления взрыва DР для легковоспламеняющихся жидкостей, определенная по формуле (1) НПБ 105-95, от параметра при Z = 0,3: 1 - дизельное топливо зимнее; 2 - бензин АИ-93 зимний; 3 - гексан; 4 - м-ксилол; 5 - толуол: 6 - диэтиловый эфир; 7 - ацетон; 8 - этиловый спирт Рис. 23. Зависимость избыточного давления взрыва DР для легковоспламеняющихся и горючих жидкостей, определенная по формуле (4) НПБ 105-95, от параметра при Z = 0,3 Рис. 24. Зависимость избыточного давления взрыва DР для легковоспламеняющихся жидкостей, определенная по формуле (4) НПБ 105-95, от параметра при Z = 0,3: 1 - м-ксилол; 2 - гексан; 3 - бензин А И-93 зимний; 4 - дизельное топливо зимнее; 5 - толуол; 6 - диэтиловый эфир; 7 - ацетон; 8 - этиловый спирт Рис. 25. Зависимость избыточного давления взрыва DР для легковоспламеняющихся жидкостей, определенная по формуле (4) НПБ 105-95, от параметра при Z = 0,3: 1 - м-ксилол; 2 - гексан; 3 - бензин АИ-93 зимний; 4 - дизельное топливо зимнее; 5 - толуол; 6 - диэтиловый эфир; 7 - ацетон; 8 - этиловый спирт Рис. 26. Зависимость избыточного давления взрыва DР для легковоспламеняющихся жидкостей, определенная по формуле (1) НПБ 105-95, от параметра (тж - масса поступившей в помещение ЛВЖ) при Z = 0,3 и при условии полного испарения с поверхности разлива (менее площади помещений), температуре tp = 45 °C и отсутствии подвижности воздуха в помещении; 1 - бензин АИ-93 зимний; 2 - ацетон Рис. 27. Зависимость избыточного давления взрыва DР для горючих пылей, определенная по формуле (4) НПБ 105-95, от параметра npu Z = 0,5 Рис. 28. Зависимость избыточного давления взрыва DР для горючих пылей, определенная по формуле (4) НПБ 105-95, от параметра m/Vcв (г · м-3) при Z = 0,5: 1 - полиэтилен (Нт = 45 МДж · кг-1); 2 - алюминий (Нт = 30 МДж · кг-1); 3 - пшеничная мука (Нт = 18 МДж · кг-1) Рис. 29. Схема определения категорий помещений Рис. 30. Определение категорий помещений с нефтепродуктами Рис. 31. Определение категорий помещений с древесиной Рис. 32. Определение категорий помещений с торфом Рис. 33. Определение категорий помещений с бурым углем Рис. 34. Определение категорий помещений с древесным углем Рис. 35. Определение категорий помещении с рубероидом Рис. 36. Определение категорий помещений с серой Рис. 37. Определение категорий помещений с сеном Рис. 38. Определение категорий помещений с бумагой, картоном Рис 39. Определение категорий помещении с шерстью
|
|
|
