Тубонаполнительные машины фирмы ’’Норденматик”

Тубонаполнительные машины фирмы ’’Норденматик” - часть 2

На рис. 43 показан автомат для извлечения туб из секционных коробов. Автомат работает следующим образом. Наполненные тубами

секционные короба 8 (пластмассовые или картонные) устанавливаются на цепной конвейер 7, который подает короб в исходное положение. С помощью фотоэлементов 9 и 11 коробка останавливается. Если коробка тубным рядом не совпадает с тубоэахватывающими дорнами 12, то ее положение можно точно отрегулировать с помощью маховика тонкой регулировки 2. Поворотный тубодержатель 12 со специальными подвесными дорнами, на конце которых насажены резиновые шайбы размером, соответствующим диаметру туб, опускаются вертикально вниз, дорны захватывают первый ряд туб и вынимают их из коробки. Тубодержатель поворачивается на 270° и заходит в сбрасывающую гребенку, движением которой тубы снимаются с дорнов, укладываются на ленточный транспортер в один ряд и транспортируются на наклонный питательный лоток 14. Тем временем секционная коробка с тубами автоматически продвигается для извлечения следующего ряда туб. Это достигается с помощью шаблонной шестерни 4 и храповика 3, шаг которой точно соответствует размерам решетки короба, т. е. расстоянию между отдельными рядами туб. Тубодержатель возвращается в исходное положение и снова отбирает тубы. Если тубонаполнительная машина по какой-либо причине остановилась, на ленточном транспортере накапливаются тубы, луч между фотоэлементами 13 и 15 прерывается, и автомат прекращает работу.

Он включается после того, как лента освободится

от накопившихся туб, которые в этом случае размещаются в один ряд и не превышают по высоте уровня светового барьера, регулируемого в соответствии с диаметром туб. При отсутствии секционных коробов на транспортере работа тубоэаборных дорнов прекращается.

Конструкция машины позволяет быстро и просто переналаживать ее на другие размеры туб: заменять комплект дорнов (с помощью быстродействующего зажимного приспособления), сбрасывающую гребенку и шаблонную шестерню. Машина приводится в действие электродвигателем через редуктор и скользящую муфту сцепления. Она обслуживается одним человеком, в обязанность которого входит лишь установка на транспортер наполненных тубами решетчатых коробок.

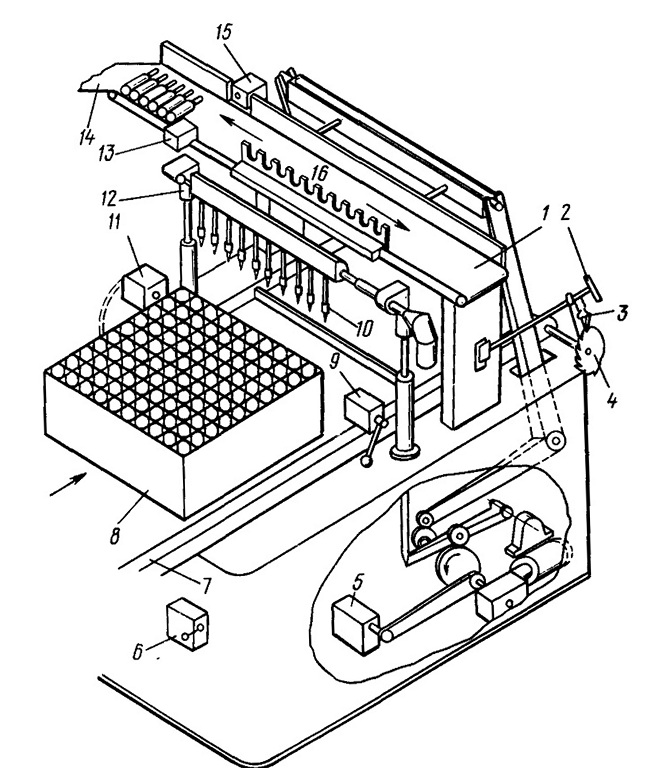

Рис, 43. Автомат для извлечения туб из секционных ящиков

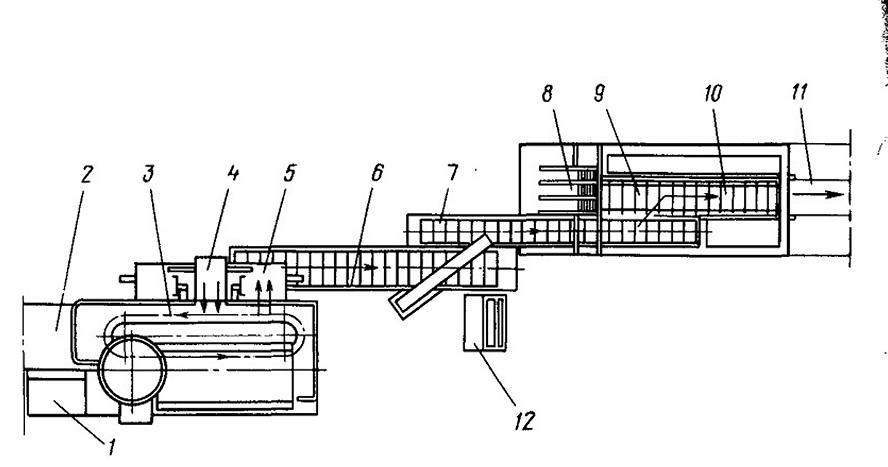

Рис. 44. Технологическая схема линии наполнения туб фирмы "Норденматик” (вид в плане)

Линия для наполнения и укладки туб (рис. 44) работает следующим образом: пустые тубы питателем 4 поступают в стаканы, расположенные на циклично вращающейся цепи 3 тубонаполнительной машины 2. После наполнения тубы толкателями выбрасываются на приемный стол 5 секционного транспортера б, который передает их на питательный транспортер машины для укладки туб в футляры 8. На станции 9 тубы укладываются (вталкиваются) в предварительно раскрытые футляры. На станции 10 футляры с тубами закрываются и на станции 11 контролируется качество выпущенной продукции визуальным осмотром. Линия управляется с помощью щита управления 12 и микрокомпьютера 2.

Полная процессуальная схема наполнения туб и укладки их в футляры показана на рис. 45. На этом автоматический процесс наполнения

туб, укладка их в футляры и упаковка в транспортную тару заканчивается. Упакованную продукцию укладывают на поддоны для передачи на склад готовой продукции.

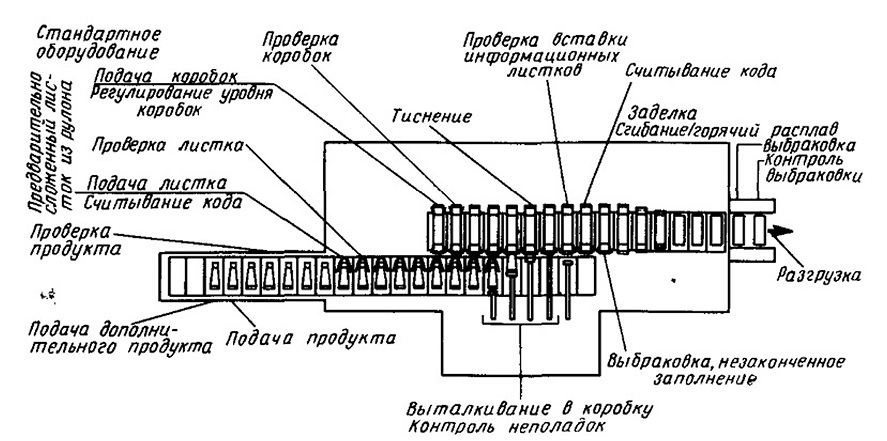

Рис. 45. Процессуальная схема наполнения туб и их упаковки в футляры
