462 ОБЩИЕ СВЕДЕНИЯ

Соблюдайте приведенные ниже приме-

чания.

Соединители для навигационной систе-

мы (под аудиоплейером)

Поляр-

Цвет про-

Назначение

ность

вода

Навиг. аудио,

(-)

Розовый

масса

Навиг. аудио,

(+)

Серый

левый

Навиг. аудио,

Фиолето-

(+)

A. Соединители для навигационной

правый

вый

системы

Желтый /

Навиг. Масса

(-)

черный

Навиг. Питание

(+)

Белый

УВЕДОМЛЕНИЕ

Если к розетке подключено дополни-

тельное электрооборудование, в слу-

чае если соединение не водонепро-

ницаемого типа, не управляйте мото-

циклом под дождем и не производите

мойку мотоцикла. Всегда надевайте на

розетку крышку, если дополнительное

электрооборудование не используется.

ОБЩИЕ СВЕДЕНИЯ 463

● При использовании соединителей для

электрооборудования, подключение элек-

ПРЕДУПРЕЖДЕНИЕ

трооборудования к соединителям долж-

Соблюдайте осторожность, чтобы не

но выполняться официальным дилером

зажать какой-либо провод между си-

Kawasaki.

деньем и рамой (или между другими

частями), это может вызвать короткое

замыкание.

УВЕДОМЛЕНИЕ

«Транспортное средство имеет цепь

Розетка для вспомогательного

для подключения электрического обо-

оборудования (SC300A/B)

рудования (предохранитель 20 А), к ко-

Соединители для

12-вольтовых элек-

торой подключены розетка и соедини-

трических аксессуаров расположены в ве-

тели. Никогда не используйте для защи-

щевом ящике. Оборудование может быть

ты цепи предохранители с номиналом

подключено к соответствующему соедини-

больше 20 А.

телю.

Не подключайте к электрической сети

транспортного средства нагрузку с сум-

марной мощностью больше 120 Вт,

иначе аккумуляторная батарея может

разрядиться даже при работающем

двигателе».

464 ОБЩИЕ СВЕДЕНИЯ

Вещевой ящик (SC300A/B)

Вещевой ящик расположен на внутрен-

ней крышке. Передний вещевой ящик

предназначен для хранения легких пред-

метов.

● Откройте вещевой ящик поворотом руч-

ки по часовой стрелке.

УВЕДОМЛЕНИЕ

Недопустимо хранить в вещевом ящике

A. Розетка для подключения вспомога-

предметы массой более 1,5 кг (3,3 фун-

тельного оборудования

та).

УВЕДОМЛЕНИЕ

Только для зарядки мобильных те-

лефонов. Использование других

устройств может стать причиной по-

вреждения

ОБЩИЕ СВЕДЕНИЯ 465

Вещевой ящик (SC300A/B)

Вещевой ящик расположен под седлом.

Этот ящик предназначен для хранения лег-

ких предметов и руководства по эксплуата-

ции, а также бумаг и документов, которые

всегда должны храниться с мотоциклом.

УВЕДОМЛЕНИЕ

Недопустимо хранить в вещевом ящике

предметы массой более 10 кг (22 фунта).

A. Вещевой ящик

B. Ручка

A. Вещевой ящик

466 ОБЩИЕ СВЕДЕНИЯ

Задний багажник (ZG1400C)

ПРЕДУПРЕЖДЕНИЕ

На этом мотоцикле установлен задний

багажник.

Перегрузка мотоцикла при перевозке

груза и (или) пассажиров и (или) нерав-

номерное распределение груза, пере-

возимого на заднем багажнике, может

неблагоприятно сказаться на управ-

лении, вызвать потерю управления

и аварию, приводящую к серьезной

травме или смерти. Не перевозите на

багажнике груз больше 10 кг (22 фунта).

Не превышайте предельно допусти-

мую загрузку 228 кг (503 фунта), вклю-

чая водителя, пассажира, багаж и до-

полнительные принадлежности. Не

превышайте скорость свыше 130 км/ч

(80 миль в час), когда перевозите пас-

A.

Задний багажник

сажира и (или) груз. Также следует

уменьшать скорость в зависимости от

состояния дороги, погодных условий

и т. д. Несоблюдение требования по

снижению скорости, при перевозке до-

полнительного груза и в зависимости

от дорожных условий, может привести

к потере управления и последующей

аварии.

ОБЩИЕ СВЕДЕНИЯ 467

Задний багажник (KLZ1000A)

ПРЕДУПРЕЖДЕНИЕ

На этом мотоцикле установлен задний

багажник.

Перегрузка мотоцикла при перевозке

груза и (или) пассажиров и (или) не-

равномерное распределение груза,

перевозимого на заднем багажнике,

может неблагоприятно сказаться на

управлении, вызвать потерю управле-

ния и аварию, приводящую к серьез-

ной травме или смерти. Не перевозите

на заднем багажнике груз больше 6 кг

(13 фунтов). Не превышайте предель-

но допустимую загрузку 220 кг (485

фунтов), включая водителя, пассажи-

ра, багаж и дополнительные принад-

лежности. Не превышайте скорость

свыше 130 км/ч (80 миль в час), когда

A.

Задний багажник

перевозите пассажира и (или) груз.

Также следует уменьшать скорость

в зависимости от состояния дороги,

погодных условий и т. д. Несоблюде-

ние требования по снижению скоро-

сти, при перевозке дополнительного

груза и в зависимости от дорожных ус-

ловий, может привести к потере управ-

ления и последующей аварии.

468 ОБЩИЕ СВЕДЕНИЯ

Вентиляционные отверстия в щитке

для защиты ног (VN1700B)

Этот мотоцикл оборудован вентиляционны-

ми отверстиями в щитках для защиты ног. Че-

рез эти вентиляционные отверстия с помощью

специального рычага, имеющего четыре поло-

жения, можно регулировать поток воздуха к но-

гам водителя. Температуру вокруг ног можно

откорректировать, открывая или закрывая вен-

тиляционные отверстия с помощью рычага.

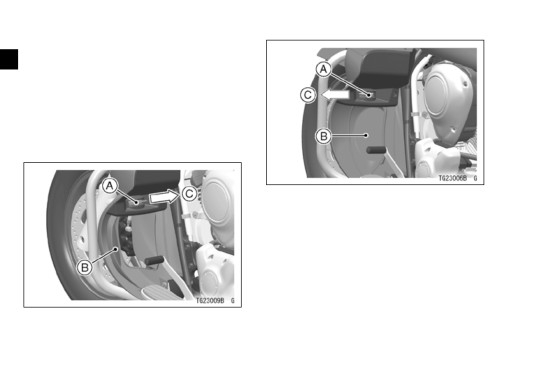

A. Рычаг вентиляционного отверстия

в щитке для защиты ног

B. Вентиляционное отверстие в щитке

для защиты ног

C. Закрыть

ПРИМЕЧАНИЕ

○ Не производите регулировку открытия

отверстия в щитке для защиты ног при

движении мотоцикла. Мотоцикл должен

A. Рычаг вентиляционного отверстия

быть остановлен в безопасном месте,

в щитке для защиты ног

чтобы отрегулировать открытие вен-

B. Вентиляционное отверстие в щитке

тиляционного отверстия в щитке для

для защиты ног

защиты ног.

C. Открыть

ОБЩИЕ СВЕДЕНИЯ 469

Специальное предупреждение

ПРЕДУПРЕЖДЕНИЕ

по использованию ящиков

для принадлежностей

Внезапное отсоединение или потеря

седельной сумки может отвлечь или

и седельных сумок (ZG1400C)

При подготовке мотоцикла к поездке,

встревожить водителя мотоцикла,

а следующая из этого потеря внимания

всегда проверяйте состояние крепления

к дороге и условиям движения может

седельных сумок. Убедитесь, что седель-

ные сумки надежно закреплены на своих

привести к потере управления и к се-

рьезной аварии. Помимо этого, рез-

держателях. Удостоверьтесь, что крышки

седельной сумки и отсека для принадлеж-

кое изменение баланса транспортного

ностей надежно закрыты.

средства, из-за потери седельной сум-

ки, тоже может вызвать потерю управ-

ления и серьезную аварию. Смещение

седельной сумки может физически

затруднить движение мотоцикла или

мешать движению другого мотоцикла

или транспортного средства. Это мо-

жет привести к потере управления во-

дителем мотоцикла или другого транс-

портного средства, что может привести

к аварии. Перед каждой поездкой необ-

ходимо убедиться, что седельные сум-

ки надежно закреплены к мотоциклу.

470 ОБЩИЕ СВЕДЕНИЯ

ПРЕДУПРЕЖДЕНИЕ

ПРЕДУПРЕЖДЕНИЕ

Поездка с открытой крышкой седель-

Слабо закрепленные предметы могут

ной сумки может стать причиной по-

мешать нормальной работе механизма

падания хранящейся в ней предметов

рулевого управления, средств управле-

в заднее колесо, приводя к блокировке

ния транспортным средством и (или)

заднего колеса и потере управления.

отвлекать внимание водителя от доро-

Крышки обеих седельных сумок во

ги и транспортных условий, что может

время поездки должны быть надежно

стать причиной аварии, приводящей

закрыты.

к серьезной травме или смерти. Перед

поездкой убедитесь, что ящик для при-

надлежностей надежно закрыт, чтобы

предотвратить вероятность выпадения

хранящихся в нем предметов. Следите,

чтобы в области между подвижными

частями механизма рулевого управле-

ния (включая руль, переднюю вилку

и т. д.) и неподвижными частями шасси

(включая обтекатель, топливный бак,

рама и т. д.) не находились какие-либо

предметы.

ОБЩИЕ СВЕДЕНИЯ 471

Седельные сумки (ZG1400C)

С обеих сторон заднего колеса предус-

мотрены седельные сумки для перевозки

багажа.

Чтобы открыть крышку седельной сум-

ки-

● Вставьте ручку замка зажигания в замок

крышки.

● Поверните ручку замка зажигания в сто-

рону ручки от метки замка.

● Потяните за рычаг в верхней части се-

дельной сумки.

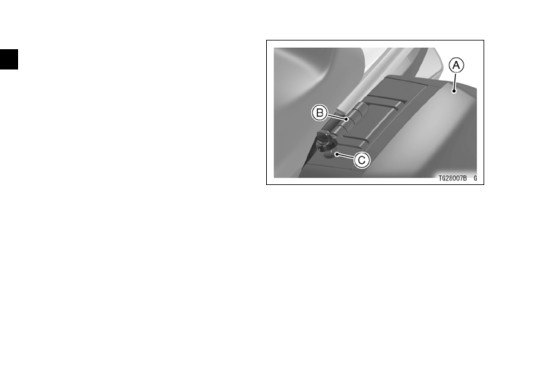

A. Седельная сумка

B. Рычаг

C. Замок

Чтобы закрыть крышку седельной сум-

ки -

● Надавите на крышку седельной сумки,

удерживая рычаг полностью оттянутым,

пока она не сядет на место.

● Надавите на рычаг, чтобы он занял ис-

ходное положение.

● Поверните ручку замка зажигания, чтобы

совместить с меткой замка, и извлеките

ее из замка.

472 ОБЩИЕ СВЕДЕНИЯ

● Убедитесь, что крышка надежно заблоки-

рована, потянув за рычаг.

Чтобы демонтировать седельную сумку -

● Вставьте ручку замка зажигания в замок

крышки.

● Поверните ручку замка зажигания в сто-

рону ручки от метки замка.

● Потяните за ручку в верхней части седель-

ной сумки.

● Демонтируйте седельную сумку, подни-

мая ее вверх.

A. Седельная сумка

B. Ручка

C. Закрыто

ОБЩИЕ СВЕДЕНИЯ 473

Чтобы установить седельную сумку -

● Удерживайте ручку поднятой до упора

Определите, которая из седельных су-

вверх.

мок правая, которая левая. Следите, что-

● Выравнивая держатель на нижней перед-

бы обе седельные сумки были установле-

ней части седельной сумки с выступом на

ны с надлежащих сторон. Ненадлежащая

задней части пассажирской подставки для

установка сумок может привести к поломке

ног, вставьте крюки в верхней части се-

деталей крепления или к смещению сумок

дельной сумки в держатели под сиденьем.

во время поездки. Удостоверьтесь, что

Убедитесь, что крюки вставлены должным

держатель расположен спереди ниже се-

образом, как показано на рисунке.

дельной сумки.

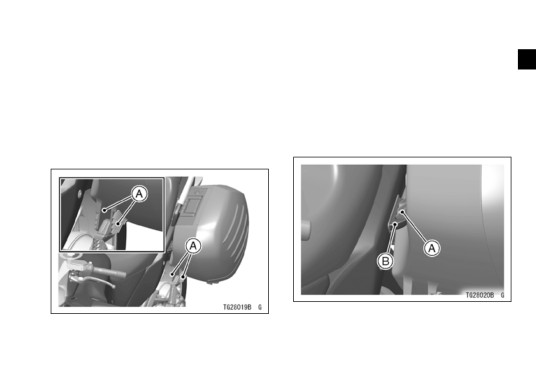

A. Крюк

A. Держатель

B. Держатель

474 ОБЩИЕ СВЕДЕНИЯ

● Надавите на ручку, чтобы она заняла ис-

ходное положение.

● Поверните ручку замка зажигания против

часовой стрелки.

● Удостоверьтесь, что седельная сумка

и крышка седельной сумки надежно за-

фиксированы, потянув за ручку, седель-

ную сумку, крышку и рычаг.

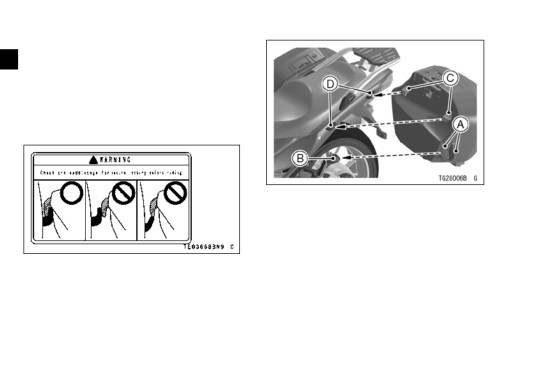

A. Держатель

B. Выступающая часть

C. Крюки

D. Держатели

ОБЩИЕ СВЕДЕНИЯ 475

ПРЕДУПРЕЖДЕНИЕ

ПРЕДУПРЕЖДЕНИЕ

Перегрузка мотоцикла при перевозке гру-

Поездка с открытой крышкой седель-

за и (или) пассажиров и (или) неравно-

ной сумки может стать причиной по-

мерное распределение груза между се-

падания хранящейся в ней предметов

дельными сумками может неблагопри-

в заднее колесо, приводя к блокировке

ятно сказаться на управлении, вызвать

заднего колеса и потере управления.

потерю управления и аварию, приводя-

Крышки обеих седельных сумок во

щую к серьезной травме или смерти. Не

время поездки должны быть надежно

перевозите в каждой из седельных сумок

закрыты.

груз больше 10 кг (22 фунта). Распреде-

лите груз равномерно с обеих сторон

мотоцикла, чтобы минимизировать не-

устойчивость. Не превышайте предель-

УВЕДОМЛЕНИЕ

но допустимую загрузку 228 кг (503 фун-

Не садитесь на седельные сумки и на

та), включая водителя, пассажира, багаж

и дополнительные принадлежности. Не

их крышки.

превышайте скорость свыше 130 км/ч

Не помещайте на крышки груз.

(80 миль в час), когда перевозите пасса-

жира и (или) груз. Также следует умень-

шить скорость в зависимости от состо-

яния дороги, погодных условий и т. д.

Несоблюдение требования по снижению

скорости, при перевозке дополнитель-

ного груза и в зависимости от дорожных

условий, может привести к потере управ-

ления и последующей аварии.

содержание   ..  31  32  33  34   ..
