ОБЩИЕ СВЕДЕНИЯ 267

Предупредительный индикатор уровня

Для моделей с KIBS:

топлива -

: Предупредительный индикатор уровня

топлива высвечивается когда в баке остает-

ся приблизительно 3,8 л (1,0 галлон США)

топлива.

Для моделей без KIBS:

A. Предупредительный индикатор

(желтый)

B. Отображение сообщения «FUEL»

C. Предупредительный символ (

)

Высвечиваются желтый предупреди-

A. Предупредительный индикатор

тельный индикаторный сигнал и предупре-

уровня топлива

дительный символ (

), на многофункцио-

B. Отображение сообщения «FUEL»

нальном измерительном приборе появля-

На многофункциональном измеритель-

ется сообщение «FUEL».

ном приборе высвечивается предупре-

дительный индикаторный сигнал уровня

топлива (

) и мигает сообщение «FUEL».

268 ОБЩИЕ СВЕДЕНИЯ

Если появился предупредительный ин-

Предупредительный индикатор (крас-

дикаторный сигнал уровня топлива и мига-

ный) -

ет сообщение «FUEL», заправьтесь топли-

Этот красный предупредительный ин-

вом при первой же возможности.

дикаторный сигнал и предупредительный

Если транспортное средство опирается на

символ давления масла (

) должны

боковую подножку, показание уровня топли-

загораться при каждом включении зажига-

ва в баке может быть недостоверным. Уста-

ния с последующим выключением после

новите транспортное средство вертикально,

пуска двигателя.

чтобы проверить уровнь топлива.

ПРИМЕЧАНИЕ

○ При нажатии на верхнюю кнопку, когда

отображено сообщение «FUEL», много-

функциональный дисплей может быть

переключен в режим счетчика пробега

(одометр).

A. Предупредительный индикатор

(красный)

B. Предупредительные символы

ОБЩИЕ СВЕДЕНИЯ 269

Этот красный предупредительный инди-

Предупредительные символы -

каторный сигнал выполняет четыре раз-

:

Красный предупредительный инди-

личные функции предупреждения: высо-

каторный сигнал и предупредительный сим-

кая температуры охлаждающей жидкости,

вол давления масла (

) высвечивают-

низкое давление масла, неисправность

ся при опасно низком давлении масла или

системы впрыска топлива и неисправность

при включении зажигания с остановленным

системы иммобилайзера. Этот красный

двигателем, и выключаются, когда давление

предупредительный индикаторный сигнал

масла становится достаточно высоким. См.

высвечивается с каждым предупредитель-

главу «Техническое обслуживание и регули-

ным символом: предупредительный сим-

ровка» для более детальной информации о

вол температуры охлаждающей жидкости

моторном масле.

(

), предупредительный символ дав-

ления масла двигателя (

), предупре-

:

Красный предупредительный инди-

дительный символ системы впрыскивания

каторный сигнал и предупредительный сим-

топлива (

) и предупредительный сим-

вол системы впрыскивания топлива (

)

вол иммобилайзера (

загораются или мигают при каждом включе-

Если красный предупредительный ин-

нии зажигания или в случае неисправности

дикаторный сигнал продолжает гореть при

в системе впрыска топлива. После установки

работе двигателя, необходимо выяснить

ключа зажигания в положение «ON» пред-

причину у официального дилера Kawasaki.

упредительный символ системы впрыскива-

Более подробной информация приводится

ния топлива (

) прекращает мигать, если

в «Предупредительные символы» в этом

система функционирует должным образом.

разделе.

Если красный предупредительный инди-

каторный сигнал и предупредительный сим-

вол продолжают высвечиваться или мигать,

необходимо проверить систему впрыска

топлива у официального дилера Kawasaki.

270 ОБЩИЕ СВЕДЕНИЯ

:

Красный предупредительный ин-

ванного ненадлежащим образом ключа,

дикаторный сигнал и предупредительный

а также в случае любого нарушения комму-

символ системы иммобилайзера (

) за-

никации между антенной и ключом. Одна-

гораются или мигают при каждом включе-

ко, когда используется должным образом

нии зажигания или в случае неисправности

закодированный ключ и коммуникация не

в системе иммобилайзера. После установки

нарушена, красный предупредительный

ключа зажигания в положение «ON» пред-

индикаторный сигнал не мигает.

упредительный символ системы иммоби-

лайзера (

) прекращает мигать, если

ПРИМЕЧАНИЕ

система функционирует должным образом.

○ Режим мигания красного предупреди-

Если красный предупредительный индика-

тельного индикатора может быть

торный сигнал и предупредительный сим-

установлен на ВКЛЮЧЕНО или ВЫ-

вол продолжают высвечиваться или мигать,

КЛЮЧЕНО. Для выключения красного

необходимо проверить систему иммобилай-

предупредительного индикатора одно-

зера у официального дилера Kawasaki.

временно нажмите и удерживайте верх-

нюю и нижнюю кнопки больше двух се-

(Для моделей с системой иммобилайзе-

кунд (в течение двадцати секунд после

ра)

выключения зажигания).

При выключении зажигания начинает

мигать красный предупредительный инди-

каторный сигнал, подтверждая включение

системы иммобилайзера. Через 24 часа

мигание красного предупредительного ин-

дикатора прекращается, однако система

иммобилайзера остается функциональной.

Предупредительный индикатор начинает

мигать в случае использования закодиро-

ОБЩИЕ СВЕДЕНИЯ 271

○ Если аккумуляторная батарея подклю-

Если желтый предупредительный инди-

чена (после отключения), по умолчанию

каторный сигнал и все индикаторы режима

используется режим мигания красного

S-KTRC мигают, необходимо проверить

предупредительного индикатора.

систему S-KTRC у официального дилера

○ Если напряжение батареи низкое (ниже

Kawasaki.

12 В), мигание красного предупредитель-

ного индикаторного сигнала автомати-

чески прекращается, чтобы избежать

чрезмерного разряда аккумуляторной

батареи.

Предупредительный индикатор S-KTRC

Желтый предупредительный индикатор-

ный сигнал на измерительном приборе

выполняет функцию предупредительного

индикатора S-KTRC. В случае неисправ-

ности в системе S-KTRC начинают мигать

желтый предупредительный индикаторный

сигнал и все индикаторы режима S-KTRC.

A. Желтый предупредительный инди-

При этом система S-KTRC не функциони-

каторный сигнал

рует.

B. Индикатор режима S-KTRC

272 ОБЩИЕ СВЕДЕНИЯ

Индикатор уровня S-KTRC -

KLZ1000A, ZX1400F, ER650E/F, EX650E/F,

Работа системы S-KTRC может быть

EX300A/B, ZR800A/B/C/D и SC300A/B:

проверена во время движения мотоцикла

Желтый предупредительный индикатор-

по индикатору уровня S-KTRC на много-

ный сигнал неисправности двигателя -

функциональном измерительном приборе.

:

Предупредительный индикаторный

Чем выше уровень регулирования тягового

сигнал неисправности двигателя загорается

усилия, тем больше сегментов высвечива-

при включении зажигания и выключается

ется.

вскоре после подтверждения, что система

функционирует должным образом. Свето-

вой индикатор также загорается при нали-

чии неисправности в системе цифрового

впрыска топлива (DFI).

(KLZ1000A и ZX1400F) При высвечивании

предупредительного индикатора неисправ-

ности двигателя загорается предупреди-

тельный индикаторный сигнал KTRC, а ин-

дикатор режима KTRC (модель ZX1400F)

и индикатор режима мощности мигают, что

указывает на наличие неисправности.

A. Индикатор уровня S-KTRC

ОБЩИЕ СВЕДЕНИЯ 273

Если предупредительный индикаторный

(EX300A/B и ZR800A/B/C/D) Миганием этого

сигнал неисправности двигателя продол-

индикатора указывается, что пуск двигателя

жает светиться, проверьте систему

DFI

невозможен.

у официального дилера Kawasaki.

См. раздел «Останов двигателя» в главе

ТЕХНИКА УПРАВЛЕНИЯ МОТОЦИКЛОМ.

Если этот индикатор продолжает светить-

ся, проверьте систему DFI у официального

дилера Kawasaki.

(SC300A/B) При наличии цифровой си-

стемы управления впрыском начинает

мигать предупредительный индикаторный

сигнал и символ «проверьте двигатель»

и регистрируется код обслуживания. Если

мигает индикаторный сигнал и зарегистри-

рован код обслуживания, следует прове-

рить цифровую систему управления впры-

ском у официального дилера Kawasaki.

A.

Желтый предупредительный ин-

дикаторный сигнал неисправности

двигателя

B.

Предупредительный индикаторный

сигнал системы KTRC

C.

Индикатор режима мощности

D.

Индикатор режима KTRC

274 ОБЩИЕ СВЕДЕНИЯ

Желтый предупредительный индикатор-

ный сигнал системы KTRC -

:

Загораются предупредительный

индикаторный сигнал KTRC и предупреди-

тельный индикаторный сигнал неисправ-

ности двигателя, а индикатор режима KTRC

(и указатель уровня KTRC: ZX1400F) и ука-

затель режима работы мощности начинают

мигать, если в системе KTRC имеется не-

исправность. При этом система KTRC не

функционирует.

Если высветился предупредительный

индикаторный сигнал системы KTRC (а ин-

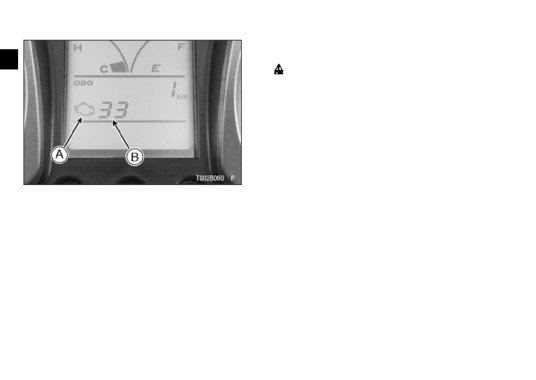

A. Предупредительный символ «про-

дикатор режима мигает: ZX1400F), обрати-

верьте двигатель»

тесь к официальному дилеру Kawasaki для

B. Код обслуживания

проверки системы KTRC.

ОБЩИЕ СВЕДЕНИЯ 275

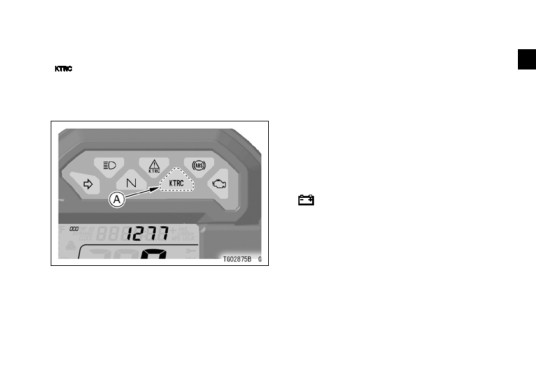

Желтый световой индикатор системы

Желтый индикатор включения передачи

KTRC (KLZ1000A)

/ необходимости переключения передачи

:

Статус работы системы KTRC мо-

(модель ZX1400F): Этот световой индика-

жет быть проверен по индикатору KTRC.

тор загорается или мигает в определенный

Если система KTRC активна, загорается

момент, указывая на включение передачи

световой индикатор KTRC.

и (или) необходимость переключения пере-

дачи. Более подробная информация при-

водится в разделе «Режим высвечивания

индикатора включения передачи / необходи-

мости переключения передачи» этой главы.

Красный индикатор разрядки батареи

(EX300A/B и SC300A/B)

:

Индикатор разрядки батареи за-

горается когда напряжение аккумуляторной

батареи ниже 11 В или выше 16 В.

Если этот индикатор продолжает све-

титься, проверьте аккумуляторную бата-

рею у официального дилера Kawasaki.

A. Желтый световой индикатор систе-

мы KTRC

276 ОБЩИЕ СВЕДЕНИЯ

Желтый световой индикатор ABS (Для

Для сброса индикатора замены мотор-

моделей с ABS (АБС) -

ного масла необходимо на остановлен-

:

Световой индикатор ABS (антибло-

ном мотоцикле выполнить перечисленные

кировочная система тормозов) загорается

ниже процедуры.

после включения зажигания и выключает-

● Нажмите и удерживайте кнопку ADJ (ре-

ся вскоре после начала движения мотоцик-

гулировка) более 2 секунд для отобра-

ла. Если ABS в нормальном состоянии, он

жения режима обслуживания.

остается выключенным. Если система ABS

● Нажмите и удерживайте кнопку RESET

неисправна, индикатор продолжает высве-

(сброс).

чиваться. Если высвечивается световой ин-

● Через 2 секунды индикатор замены мо-

дикатор, это указывает на неисправность

торного масла гаснет и в качестве зна-

системы ABS, тормозная система работает

чения отображается 0.0, после чего от-

при этом в обычном режиме.

счет возобновляется. Отсчет будет про-

Более подробная информация об ABS

изводиться до следующего обнуления.

(АБС) приведена в разделе Антиблокиро-

вочная система тормозов главы ТЕХНИКА

Красный предупредительный ин-

УПРАВЛЕНИЯ МОТОЦИКЛОМ.

дикаторный сигнал давления масла

(SC300A/B)

Желтый индикатор замены моторного

масла (SC300A/B)

: Этот предупредительный индика-

торный сигнал низкого давления масла

: Индикатор замены моторного мас-

должен загораться при каждом включении

ла загорается для указания на необходи-

зажигания с последующим выключением

мость замены масла, когда расстояние

после запуска двигателя.

режима обслуживания достигает 5000 км

Этот предупредительный индикатор-

(3107 миль).

ный сигнал загорается в случае падения

давления масла при работе двигателя до

ОБЩИЕ СВЕДЕНИЯ 277

опасно низкого уровня. Если этот индика-

Красный предупредительный инди-

тор продолжает гореть, проверьте систему

каторный сигнал (KLZ1000A, ER650E/F

смазки двигателя у официального дилера

и ZR800A/B/C/D)

Kawasaki.

Этот предупредительный индикаторный

сигнал и предупредительный символ дав-

Желтый предупредительный индика-

ления масла (

) должны загореться

тор уровня топлива (SC300A/B)

при каждом включении зажигания с после-

: Когда в баке остается приблизительно

дующим выключением после пуска двига-

2,3 л (0,6 галлона США) топлива, загора-

теля.

ется предупредительный индикаторный

сигнал уровня топлива. Более подробная

информация приводится в разделе «Ука-

затель уровня топлива в баке

A. Предупредительные символы

B. Красный предупредительный инди-

каторный сигнал

278 ОБЩИЕ СВЕДЕНИЯ

Этот предупредительный индикаторный

Красный предупредительный индика-

сигнал имеет четыре (три для ER650E/F)

торный сигнал (ZX1400F)

предупредительные функции: предупреж-

Этот предупредительный индикатор-

дение о неисправности в системе иммо-

ный сигнал выполняет четыре различные

билайзера

(KLZ1000A и ZR800A/B/C/D),

функции предупреждения: высокая тем-

предупреждение о низком давлении мас-

пературы охлаждающей жидкости, низ-

ла двигателя, предупреждение о высо-

кое давление масла, низкое напряжение

кой температуре охлаждающей жидкости

аккумуляторной батареи и неисправность

и предупреждение о низком напряжении

системы иммобилайзера. Мигание пред-

аккумуляторной батареи. Этот предупре-

упредительного индикаторного сигнала

дительный индикаторный сигнал высвечи-

и отображение на многофункциональном

вается с предупредительными символами:

измерительном приборе предупредитель-

предупредительный символ иммобилай-

ного символа иммобилайзера указывает

зера (

)

(KLZ1000A и ZR800A/B/C/D),

на неисправность в системе иммобилай-

предупредительный символ низкого дав-

зера. Если предупредительный индикатор-

ления масла двигателя (

), предупре-

ный сигнал продолжает мигать и отобража-

дительный символ высокой температуры

ется предупредительный символ, систему

охлаждающей жидкости (

) и преду-

иммобилайзера необходимо проверить

предительный символ низкого напряжения

у официального дилера Kawasaki.

аккумуляторной батареи (

).

Если предупредительный индикатор-

ный сигнал продолжает гореть при работе

двигателя, необходимо выяснить причину

у официального дилера Kawasaki.

Более подробной информация приво-

дится в

«Предупредительные символы»

в этом разделе.

ОБЩИЕ СВЕДЕНИЯ 279

При выключении зажигания загорается

предупредительный индикаторный сигнал,

подтверждая включение системы иммоби-

лайзера. Через 24 часа мигание предупре-

дительного индикаторного сигнала прекра-

щается, однако система иммобилайзера

остается функциональной.

Если используется закодированный

ненадлежащим образом ключ или если

имеет место любая проблема коммуника-

ции между антенной и ключом, начинает

мигать предупредительный индикаторный

сигнал. Однако, когда используется долж-

A.

Предупредительный символ иммо-

ным образом закодированный ключ и ком-

билайзера

муникация не нарушена, предупредитель-

B.

Красный предупредительный инди-

ный индикаторный сигнал не мигает.

каторный сигнал

ПРИМЕЧАНИЕ

ПРИМЕЧАНИЕ

○ Режим мигания предупредительного ин-

○ Если на многофункциональном измери-

дикаторного сигнала может быть уста-

тельном должно быть отображено не-

новлен на ВКЛЮЧЕНО или ВЫКЛЮЧЕНО.

сколько предупредительных символов,

Если нажать и удерживать кнопку «SEL»

они отображаются поочередно. Пере-

больше 2 секунд в течение 20 секунд по-

ключение между различными предупре-

сле выключения зажигания, тогда пред-

дительными символами выполняется

упредительный индикаторный сигнал не

нажатием верхней кнопки.

будут мигать.

содержание   ..  17  18  19  20   ..
