Дорожные мотоциклы Кавасаки. Руководство - часть 4

56 ОБЩИЕ СВЕДЕНИЯ

(SC300A/B)

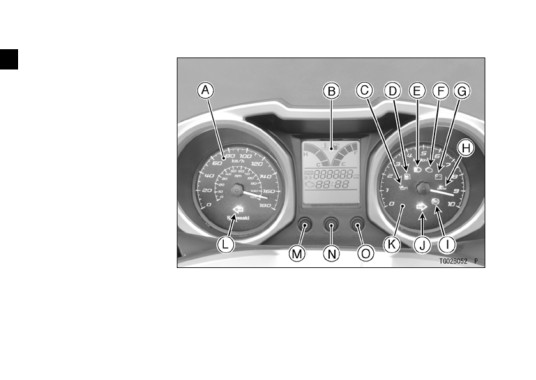

A. Спидометр

B. Многофункциональный

измерительный прибор

C. Красный предупреди-

тельный индикаторный

сигнал давления масла

D. Желтый предупреди-

тельный индикатор

уровня топлива

E. Синяя контрольная лам-

па дальнего света

F. Желтый предупреди-

тельный индикаторный

сигнал неисправности

двигателя

G. Красный индикатор раз-

рядки батареи

H. Желтый индикатор заме-

C. Зеленый индикатор указателя левого

ны моторного масла

поворота

I. Желтый индикатор ABS (только на

M. Кнопка MODE (режим)

моделях с ABS)

N. Кнопка RESET (сброс)

J. Зеленый индикатор указателя право-

O. Кнопка ADJ (настройка)

го поворота

K. Тахометр

58 ОБЩИЕ СВЕДЕНИЯ

УВЕДОМЛЕНИЕ

УВЕДОМЛЕНИЕ

Работа двигателя с частотой вращения

Работа двигателя с частотой вращения

«красной зоны» недопустима; при рабо-

«красной зоны» недопустима; при рабо-

те в «красной зоне» двигатель перегру-

те в «красной зоне» двигатель перегру-

жен и это может привести к серьезному

жен и это может привести к серьезному

повреждению двигателя.

повреждению двигателя.

Настройка индикации (модель ZR800A/

ПРИМЕЧАНИЕ

B/C/D)

Отображение тахометра может быть из-

○ (KLX250S) Этот мотоцикл оборудован

менено следующим образом:

ограничителем для предотвращения

● Нажмите и удерживайте левую и правую

чрезмерно высокой частоты вращения

кнопки больше 2 секунд. Тахометр ото-

двигателя. При работе этого ограни-

бразится с текущими настройками.

чителя сегментами тахометра указы-

● При нажатии левой кнопки отображение

вается различная частота вращения

тахометра будет изменяться следующим

двигателя и останавливается прибли-

образом.

зительно на 5000 об/мин (оборотов в ми-

нуту) для управления зажиганием, это

не указывает на неисправность.

ОБЩИЕ СВЕДЕНИЯ 59

○ Когда показание на спидометре превы-

шает 5 км/ч (4 мили в час), при попыт-

ке изменения отображения тахометра

устанавливается текущее отображе-

ние и измерительный прибор возвраща-

ется к нормальной работе.

Модели ZX1000J/K: Индикатор переклю-

чения передач -

Индикатор переключения передач может

быть настроен так, чтобы при определен-

ной частоте вращения двигателя свето-

диодные сегменты на тахометре мигали.

A. Отображение зоны — черный

Этот индикатор используется для инфор-

B. Отображение шкалы

мирования водителя о необходимости

C. Отображение зоны — белый

переключения на более высокую передачу.

Этот индикатор переключения передач

● Нажмите и удерживайте левую и правую

используется для информирования води-

кнопки больше 2 секунд.

теля миганием светодиодных сегментов

тахометра о необходимости переключения

ПРИМЕЧАНИЕ

на более высокую передачу.

Индикатор необходимости переключе-

○ Отображение тахометра не может

ния передачи может использоваться на

быть изменено, если скорость транс-

закрытых трассах для соревнований. Не

портного средства больше 5 км/ч

используйте индикатор необходимости

(4 мили в час).

переключения передачи в ежедневных по-

ездках.

60 ОБЩИЕ СВЕДЕНИЯ

Настройка индикатора переключения

обходимо выполнить перечисленные ниже

передач -

процедуры при неработающем двигателе.

Для индикатора переключения передач

● Поверните ключ зажигания в положение

предусмотрено три режима: выключен, бы-

«ON» (включено).

строе мигание и медленное мигание. Устав-

● Одновременно нажмите и удерживайте

ка для индикатора необходимости переклю-

больше 2 секунд верхнюю и нижнюю кноп-

чения передачи может быть выбрана в диа-

ки. На тахометре будет отображена пре-

пазоне между 9 500 об/мин и 14 000 об/мин.

дыдущая настройка частоты вращения

двигателя для индикации необходимости

смены передачи.

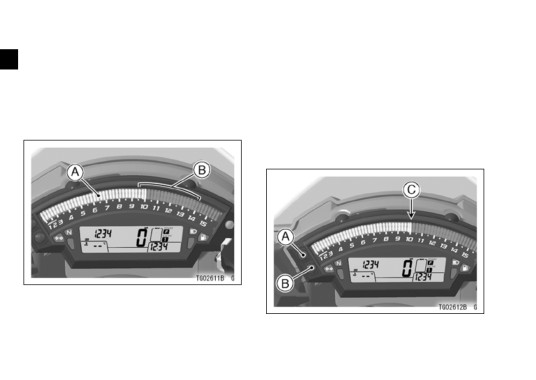

A. Тахометр-

B. Диапазон регулирования

Для выбора режима высвечивания инди-

A. Верхняя кнопка

катора необходимости переключения пе-

B. Нижняя кнопка

редачи или настройки частоты вращения

C. Частота вращения двигателя при

двигателя переключения на тахометре не-

переключении

62 ОБЩИЕ СВЕДЕНИЯ

ПРИМЕЧАНИЕ

Регулировка яркости приборной

панели (ZX1000J/K)

○ Нажатие и удерживание нижней кнопки

Яркостью светодиодных сегментов тахо-

производит непрерывное приращение

(уменьшение) значения уставки часто-

метра и подсветки многофункционального

ты вращение двигателя для индикатора

измерительного прибора регулируется ав-

необходимости переключения передачи.

томатически, в зависимости от внешнего

○ Данные сохраняются, даже если аккуму-

освещения.

ляторная батарея отключена.

УВЕДОМЛЕНИЕ

Работа двигателя с частотой вращения

«красной зоны» недопустима; при рабо-

те в «красной зоне» двигатель перегру-

жен и это может привести к серьезному

повреждению двигателя.

A. Тахометр

B. Датчик освещенности

C. Многофункциональный измеритель-

ный прибор

64 ОБЩИЕ СВЕДЕНИЯ

Указатель уровня топлива в баке

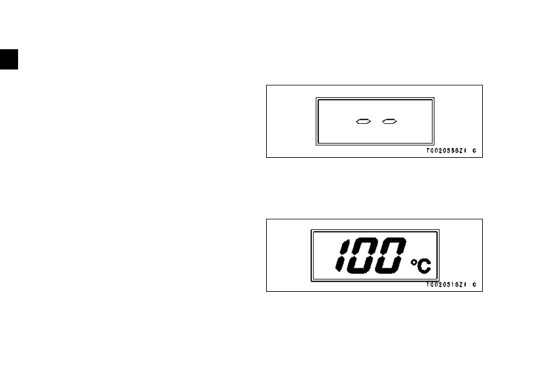

● Запустите двигатель. Если температу-

(VN900B/C, VN1700B/K)

ра охлаждающей жидкости ниже 40°C

Указателем уровня топлива показыва-

(104°F), температура не отображается.

ется количество топлива в баке. Когда

стрелка подходит к E (пусто), заправьтесь

топливом при первой же возможности. Ког-

да транспортное средство опирается на

боковой упор, индикаторный сигнал уров-

ня топлива и указатель уровня топлива мо-

гут показывать количество топлива в баке

некорректно. Установите транспортное

● Когда температуры охлаждающей жидко-

средство вертикально, чтобы проверить

сти становится выше 40°C (104°F), ото-

уровень топлива.

бражается текущее числовое значение

ПРИМЕЧАНИЕ

температуры.

○ Если мотоцикл при заправке топливом

удерживается горизонтально, то на

указателе уровня топлива на измери-

тельном приборе может не отобра-

зиться крайний правый сегмент.

Цифровой указатель температуры

охлаждающей жидкости (ZX600R)

Указателем температуры охлаждающей

жидкости показывается температура ох-

лаждающей жидкости.

Температура охлаждающей жидкости

отображается следующим образом.

ОБЩИЕ СВЕДЕНИЯ 65

● Если температуры охлаждающей жид-

● Если температуры охлаждающей жидко-

кости выше 115°C (239°F) и ниже 120°C

сти становится выше 120°C (248°F), ото-

(248°F), числовое значение начинает ми-

бражается мигающий символ «HI». Это

гать. Это предупреждает водителя, что

предупреждает водителя, что темпера-

температура охлаждающей жидкости

тура охлаждающей жидкости чрезмерно

высокая.

высокая. Остановите двигатель и про-

верьте уровень охлаждающей жидкости

в компенсационном бачке (только после

охлаждения двигателя до приемлемой

температуры).

УВЕДОМЛЕНИЕ

После высвечивания символа «HI»

дальнейшая работа двигателя недопу-

стима. Длительная работа перегретого

двигателя может привести к его повреж-

дению.

66 ОБЩИЕ СВЕДЕНИЯ

Указатель температуры

ПРИМЕЧАНИЕ

охлаждающей жидкости

○ Когда показание достигает 999999, оно

(VN1700B/K)

останавливается и блокируется.

Этим измерительным прибором по-

○ Данные сохраняются, даже если аккуму-

казывается температура охлаждающей

ляторная батарея отключена

жидкости. Обычно стрелка должна остать-

ся в пределах белой части шкалы. Если

Счетчик суточного пробега

стрелка достигает красной зоны, остано-

Счетчиком суточного пробега показыва-

вите двигатель и проверьте уровень ох-

ется расстояние в километрах (или милях),

лаждающей жидкости в компенсационном

пройденное после последней установки

бачке, после того как двигатель остынет.

счетчика на нуль.

Только на моделях с цифровым счетчи-

ком суточного пробега

УВЕДОМЛЕНИЕ

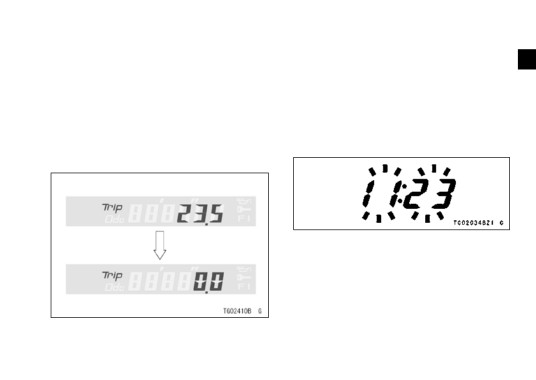

Чтобы сбросить счетчик суточного пробега:

Если указателем температуры охлаж-

● Нажмите кнопку MODE, чтобы вывести на

дисплей счетчик суточного пробега.

дающей жидкости отображается «H»,

продолжение работы двигателя недо-

● Нажмите и удерживайте нижнюю кнопку

пустимо. Длительная работа перегре-

RESET (сброс).

● Через две секунды показание будет уста-

того двигателя может привести к его

новлено на 0.0 и начнется новый отсчет,

повреждению.

когда транспортное средство начнет дви-

гаться. Отсчет будет производиться до

Счетчик пробега (одометр)

следующего обнуления.

Счетчиком пробега показывается полное

расстояние в километрах (милях), которое

проехало транспортное средство. Этот

счетчик не может обнуляться.

ОБЩИЕ СВЕДЕНИЯ 67

ПРИМЕЧАНИЕ

Часы (модель с часами)

Чтобы откорректировать часы и минуты:

○ Данные сохраняются с помощью резерв-

● Поверните ключ зажигания в положение

ного источника питания, если зажигание

выключено.

«ON» (включено).

○ Когда счетчик суточного пробега, до-

● Нажмите кнопку «MODE», чтобы вывести

стигает показания 999.9, производится

на дисплей часы (или одометр).

автоматический сброс на 0.0 и отсчет

● Нажмите и удерживайте кнопку «RESET»

начинается заново.

больше двух секунд. Цифры, показыва-

○ При отключении аккумуляторной бата-

ющие часы и минуты, начинают мигать.

реи показание счетчика сбрасывается

на 0.0.

68 ОБЩИЕ СВЕДЕНИЯ

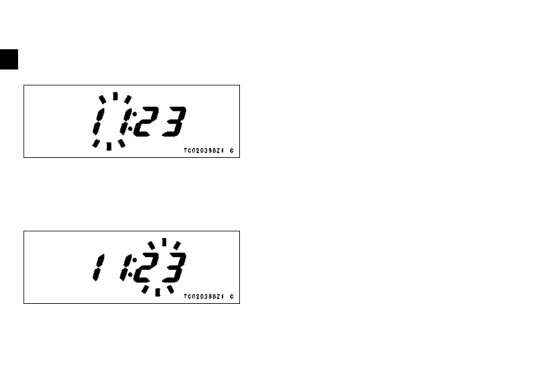

● Нажмите кнопку «RESET». Начнут мигать

● Нажмите кнопку «RESET». Цифры, по-

только указывающие час цифры. Нажми-

казывающие часы и минуты, опять начи-

те кнопку «MODE», чтобы выставить час.

нают мигать.

● Нажмите кнопку «MODE». Цифры прекра-

щают мигать, часы начинают работать.

ПРИМЕЧАНИЕ

○ Короткие нажатия кнопки «MODE» из-

меняют час или минуты шаг за шагом.

Нажатие и удерживание кнопки изменя-

ет показание часа или минут непрерыв-

● Нажмите кнопку «RESET». Цифры, указы-

но.

вающие час, прекращают мигать и начи-

○ При выключенном зажигании часы рабо-

нают мигать цифры минут. Нажмите кноп-

тают от резервного источника пита-

ку «MODE», чтобы выставить минуты.

ния.

○ При отключении аккумуляторной бата-

реи показание часов сбрасывается на

1:00. После подключения аккумулятор-

ной батареи часы начинают работать

снова.

ОБЩИЕ СВЕДЕНИЯ 69

цифровой измерительный прибор

(ZX600R)

На цифровом измерительном приборе

отображаются следующие функции: спи-

дометр, часы, счетчик суточного пробега,

счетчик пробега

(одометр), измеритель-

ный прибор температуры охлаждающей

A.

Одометр

жидкости, секундомер, положение переда-

B.

Счетчик суточного пробега

чи, предупредительный символ давления

C.

Секундомер

масла, предупредительный символ иммо-

D.

Нажмите кнопку MODE

билайзера и предупредительный символ

системы впрыскивания топлива. При нажа-

тии кнопки MODE производится переклю-

чение дисплея цифрового измерительного

прибора между следующими тремя режи-

мами: счетчик пробега (одометр), счетчик

суточного пробега и секундомер. Когда

ключ зажигания устанавливается в поло-

жение «ON», на три секунды отображаются

все ЖК сегменты, затем часы и измерите-

ли работают как обычно, в зависимости от

выбранного режима.
