ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА 117

Для получения более подробной информа-

ции обратитесь к разделу «Сиденье».

●●

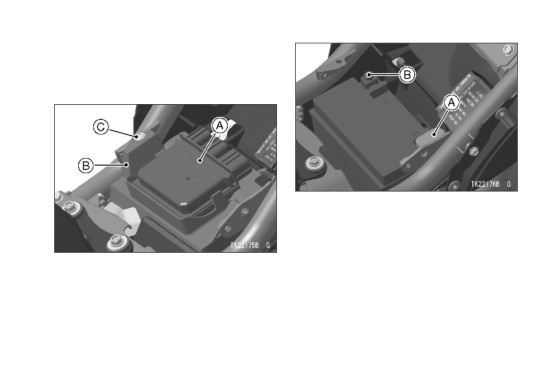

Открутите винт крышки аккумуляторного от-

сека и поднимите крышку с блоком реле.

A. Положительный (+) вывод

B. Отрицательный (-) вывод

●●

Извлеките батарею из отсека.

●●

Очистите батарею, используя раствор пище-

A. Блок реле

вой соды и воды.

B. Крышка аккумуляторного отсека

C. Винт крышки

Установка батареи

●●

Пропустите кабель положительного вывода

●●

Отсоедините провода от батареи, сначала с

(+) над кабелем электропроводки со сторо-

отрицательного (-) вывода, потом с положи-

ны блока предохранителей.

тельного (+).

●●

Пропустите кабель положительного вывода

(+) под кабелем электропроводки со сторо-

ны аккумуляторной батареи.

118 ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА

ПРИМЕЧАНИЕ

При установке батареи соблюдайте по-

лярность! Неправильное подключение

проводов к батарее может привести к

сильным повреждениям электрообору-

дования мотоцикла.

●●

Нанесите тонкий слой пластичной смазки на

выводы батареи для предотвращения кор-

розии.

●●

Закройте положительный вывод (+) защит-

A. Кабель положительного вывода батареи (+)

ной крышкой.

B. Кабель электропроводки

●●

Установите на место снятые детали.

C. Главный предохранитель

ЗАМЕТКА

●●

Установите батарею на ее посадочное место.

{{

При установке крышки аккумуляторного

●●

Подключите провод с красной крышкой (+)

отсека вставьте защелку крышки в про-

к положительному выводу батареи, затем

резь в раме, затем закрутите винт.

подключите черный провод (-) к отрицатель-

ному выводу батареи.

ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА 119

●●

Поворачивайте горизонтальный регулятор

по часовой либо против часовой стрелки

так, чтобы луч фары был направлен строго

прямо.

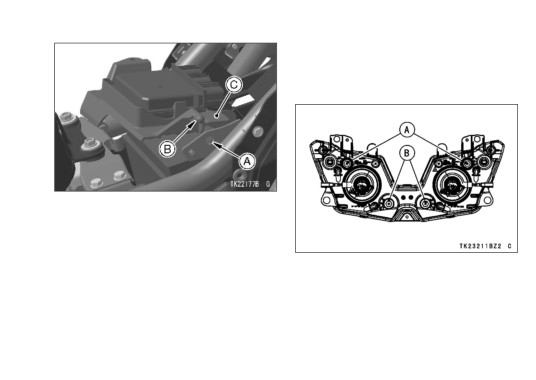

A. Отверстие

B. Защелка

C. Крышка

Фара головного света

Для регулировки луча света фары обрати-

A. Горизонтальный регулятор

тесь к официальному дилеру Кавасаки.

B. Вертикальный регулятор

Горизонтальная регулировка

Вертикальная регулировка

Луч света головной фары может быть отре-

Луч света головной фары может быть отре-

гулирован по горизонтали. В случае разрегу-

гулирован по вертикали.

лирования, луч будет светить в одну из сторон.

В случае слишком низкой настройки, фара

будет освещать дорогу на недостаточное рас-

стояние.

120 ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА

В случае слишком высокой настройки, даль-

ний свет не будет освещать дорогу перед мо-

тоциклом, а ближний свет будет слепить води-

телей, движущихся навстречу.

●●

Поверните винт настройки по часовой либо

против часовой стрелки, чтобы настроить

луч света по вертикали.

ЗАМЕТКА

{{

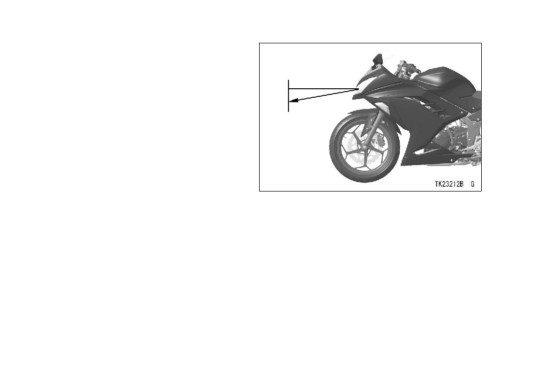

Луч дальнего света должен быть настро-

ен так, чтобы самая яркая точка была

чуть ниже горизонта фары мотоцикла,

когда он стоит вертикально с водителем

на сиденье.

Предохранители

Блок предохранителей расположен под си-

деньем. Главный предохранитель находится

на реле стартера, под водительским сиде-

ньем. Если какая-либо электрическая цепь не

функционирует, проверьте соответствующий

предохранитель. Перед заменой предохрани-

теля необходимо проверить электропроводку

на наличие повреждений изоляции. При за-

мене используйте предохранители такого же

номинала.

ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА 121

ПРЕДУПРЕЖДЕНИЕ

Замена предохранителей неподходящи-

ми предметами может привести к пере-

греву электропроводки, пожару и отказу

электрооборудования. Заменяйте предо-

хранители на новые аналогичного номи-

нала. Номинал используемых предохра-

нителей написан на крышке блока.

A. Нормальный

B. Сгоревший

122 ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА

Смазка агрегатов

Смазка агрегатов должна производиться

согласно таблице периодического обслужи-

вания, либо после эксплуатации мотоцикла

под дождем либо в мокрых условиях. Перед

смазкой агрегатов необходимо удалить грязь

и ржавчину со смазываемых поверхностей.

Для смазки используйте моторное масло либо

обычную смазку.

Нанесите смазку на шарниры следующих

узлов:

●●

Боковой упор

●●

Рычаг сцепления

Нанесите смазку в следующие места:

●●

Рычаг переднего тормоза

●●

(K) Верхнее крепление троса привода сце-

●●

Педаль заднего тормоза

пления

●●

(K) Верхние крепления тросов привода

Следующие приводные тросы требуют

акселератора

смазки под давлением:

●●

(K) Трос привода сцепления

(K): Обслуживание должно производиться

●●

(K) Тросы привода акселератора

авторизованным дилером Кавасаки.
