Мотоцикл Кавасаки VN900 Vulcan. Руководство - часть 7

100 ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА

Проверка

Регулировка

●●

Проверьте свободный ход рычага, как по-

●●

Поверните регулятор так, чтобы свободный

казано на рисунке. Свободный ход рычага

ход рычага соответствовал заданному.

сцепления: 2 ~ 3 мм

ПРЕДУПРЕЖДЕНИЕ

Слишком большой свободный ход рыча-

га сцепления может привести к неполно-

му выключению сцепления, что, в свою

очередь, может привести к аварии. При

регулировке рычага сцепления, либо при

замене приводного троса убедитесь, что

верхняя часть внешней оболочки троса

находится внутри ответной части и не

выскользнет позже, в процессе эксплуа-

тации.

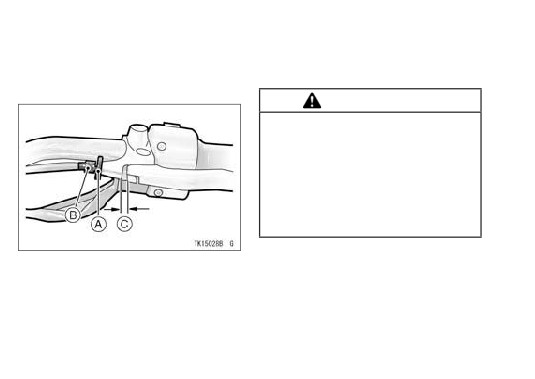

A. Регулятор

●●

Если не получается отрегулировать рычаг

B. Контргайка

вышеописанным способом, используйте

C. Свободный ход рычага

гайки в середине троса сцепления.

Если свободный ход рычага не соответству-

ет заданному, отрегулируйте его, как описано

ниже.

ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА 101

Тормоза

Проверка износа тормозных колодок

Проверьте тормозные колодки переднего

дискового тормоза на наличие износа. Тол-

щина накладок должна быть не меньше 1 мм.

Если толщина меньше - замените колодки. За-

мена должна производиться авторизованным

дилером Кавасаки.

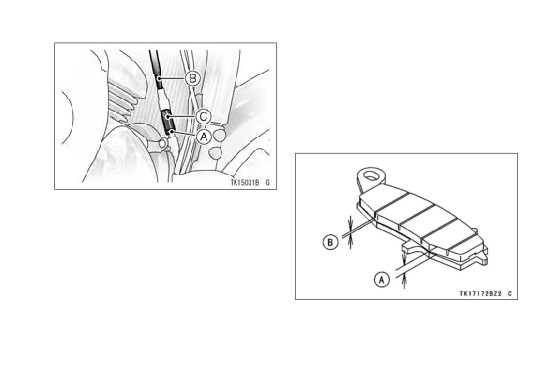

A. Контргайка

B. Трос сцепления

C. Регулятор

ЗАМЕТКА

{{

После проведения регулировки запустите

двигатель и убедитесь, что сцепление не

проскальзывает и выключается правильно.

{{

Для небольших регулировок используйте

регулятор на рычаге сцепления.

A. Толщина накладок

B.

1 мм

102 ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА

Тормозная жидкость

Проверка уровня тормозной жидкости

Уровень тормозной жидкости необходимо

●●

Установите бачок тормозной жидкости вер-

проверять и заменять в соответствии с табли-

тикально. Уровень тормозной жидкости дол-

цей периодического обслуживания. Тормозную

жен находиться выше нижней отметки на пе-

жидкость также необходимо заменить в случае

реднем бачке тормозной жидкости и между

если она загрязнена водой либо грязью.

нижней и верхней линиями на заднем бачке.

Требования к жидкости

Допускается использование тормозной жид-

кости DOT4 из закрытой емкости.

ПРИМЕЧАНИЕ

Не проливайте тормозную жидкость на

окрашенные поверхности. Не допускает-

ся использование жидкости из открытой

емкости, либо из емкости, которая была

распечатана длительное время назад.

Проверьте соединения тормозной маги-

страли на наличие подтеканий. Проверь-

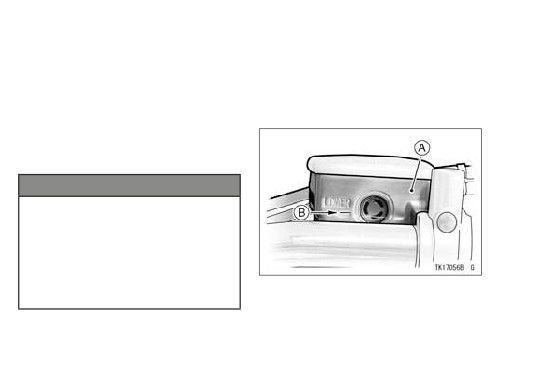

A. Бачок тормозной жидкости переднего тормоза

те тормозную магистраль на наличие по-

B. Нижняя отметка

вреждений.

ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА 103

●●

Если уровень жидкости в каком либо бач-

ке ниже минимальной отметки - проверьте

соответствующую тормозную магистраль

на наличие подтеканий. Долейте жидкости

до верхней отметки. Верхняя отметка нахо-

дится на внутренней части бачка переднего

тормоза. Для долива жидкости в бачок за-

днего тормоза необходимо открутить болт и

снять крышку.

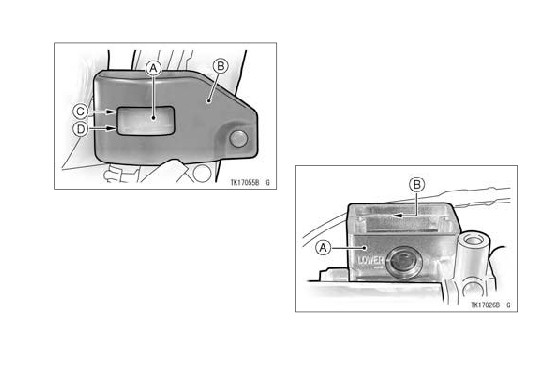

A. Бачок тормозной жидкости заднего тормоза

B. Крышка

С. Верхняя отметка

D. Нижняя отметка

A. Бачок тормозной жидкости переднего тормоза

B. Верхняя отметка

104 ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА

ПРЕДУПРЕЖДЕНИЕ

Не допускается смешивание различных

типов тормозной жидкости и жидкости

различных производителей. Это может

снизить эффективность работы тормо-

зов. В случае замены тормозной жид-

кости на жидкость другого типа необ-

ходимо полностью осушить тормозную

магистраль. Также это необходимо де-

лать, если тип и производитель тормоз-

ной жидкости неизвестен.

ЗАМЕТКА

Замена тормозной жидкости

{{

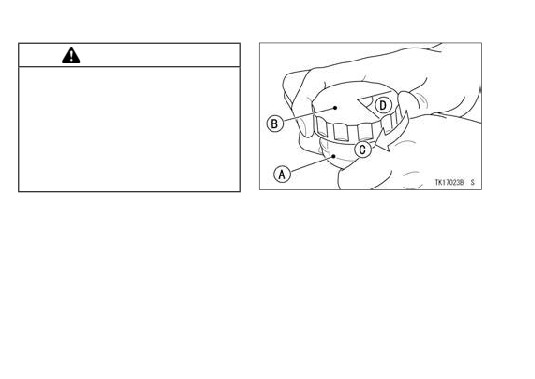

При замене жидкости заверните крышку

Для замены тормозной жидкости обрати-

бачка так, чтобы чувствовалось легкое

тесь к авторизованному дилеру Кавасаки.

сопротивление, это означает, что крыш-

ка установлена на свое место на бачке. За-

Передние и задние дисковые тормоза -

тем, придерживая бачок рукой, доверните

Износ тормозных дисков и колодок автома-

крышку на 1/6 оборота.

тически компенсируется, поэтому тормоза не

требуют регулировки в процессе эксплуата-

ции.

106 ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА

●●

Проверьте работу заднего выключателя

Регулировка

стоп-сигнала, нажимая на педаль заднего

●●

Для регулировки датчика, сдвиньте его

тормоза. Стоп-сигнал должен включаться

вверх или вниз, поворачивая регулировоч-

при нажатии на педаль.

ную гайку.

ПРИМЕЧАНИЕ

Во избежание повреждений контактов

выключателя убедитесь, что его корпус

не вращается в процессе регулировки.

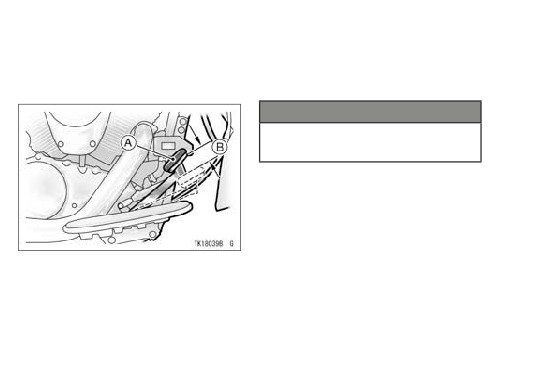

A. Педаль тормоза

B. Расстояние нажатия = 10 мм

●●

Если стоп-сигнал не включается, отрегули-

руйте его. Расстояние нажатия педали тор-

моза: 10 мм

ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА 107

Задний амортизатор

Амортизатор имеет возможность регулиров-

ки преднатяга пружины для различных дорог и

условий езды.

Регулировка преднатяга пружины

Регулятор предварительного натяжения

задней пружины имеет 7 положений.

●●

Снимите левую боковую крышку и крышку

расширительного бачка системы охлажде-

ния

(смотрите главу

«Система охлажде-

ния»).

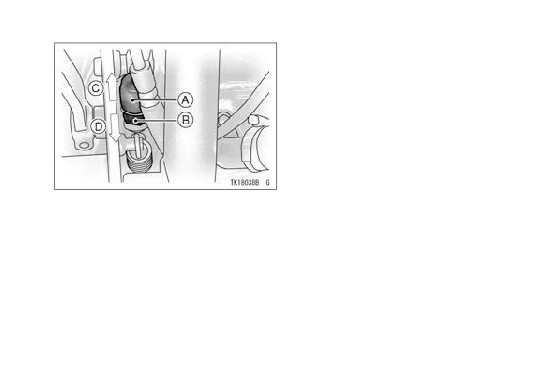

A. Задний датчик тормоза

●●

Снимите расширительный бачок системы

B. Регулировочная гайка

охлаждения.

C. Включается раньше

D. Включается позже

108 ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА

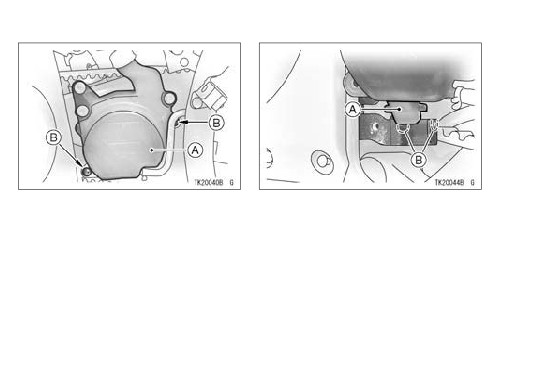

A. Расширительный бачок системы охлаждения

A. Нижняя часть расширительного бачка

B. Болт

B. Кронштейн

ЗАМЕТКА

●●

Поверните регулятор натяжения пружины

{{

После снятия расширительного бачка за-

согласно таблице. Для регулировки исполь-

цепите его за раму, как показано на рисунке.

зуйте ключ из набора инструментов мото-

цикла.

ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА 109

ЗАМЕТКА

{{

В наборе инструментов мотоцикла нахо-

дятся два радиусных ключа. При регули-

ровке предварительного натяжения пру-

жины используйте подходящий ключ.

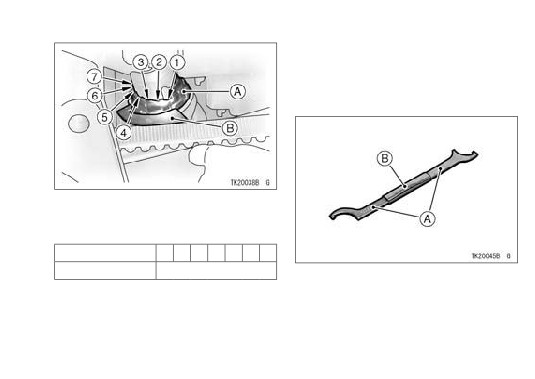

A. Регулятор предварительного натяжения

пружины

B. Ключ

Положение

1

2

3

4

5

6

7

Действие пружины

--→ сильнее

A. Ключ

B. Удлинитель

Стандартное положение для среднего води-

теля весом 68 кг. без пассажира и аксессуаров

- №4.

110 ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА

Колеса

●●

Снимите колпачок ниппеля.

Шины -

●●

Регулярно проверяйте давление в шинах,

Нагрузка и давление воздуха

используя манометр.

Неправильное давление в шинах может

●●

Убедитесь, что плотно закрутили колпачок

сильно отразиться на управляемости мотоцик-

ниппеля после проверки давления.

ла и привести к потере управления.

Максимальная рекомендованная нагрузка, в

дополнение к весу мотоцикла, составляет 180

кг, включая в себя вес водителя, пассажира,

багажа и дополнительных аксессуаров.

A. Манометр

ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА 111

ЗАМЕТКА

По статистике, 90% повреждений мотоци-

{{

Измерение давления в шинах следует про-

клетных шин происходит при их износе более

водить на холодную (это означает, что

90%. Не рекомендуется эксплуатировать силь-

мотоцикл не эксплуатировался последние

но изношенные шины, поскольку это небез-

3 часа).

опасно.

{{

На давление воздуха в шинах влияют та-

●●

Глубина протектора шин измеряется в соот-

кие факторы, как: температура окружа-

ветствии с таблицей периодического обслу-

ющей среды и высота над уровнем моря.

живания, при помощи специального щупа. В

Давление в шинах необходимо регулиро-

случае износа шин сильнее установленного

вать согласно условиям окружающей сре-

лимита - замените их.

ды, в которой будет эксплуатироваться

мотоцикл.

Давление в шинах (на холодную)

Перед

При загрузке до 180 кг:

200 кПа

Зад

При загрузке до 97,5 кг:

200 кПа

От 97,5 до 180 кг:

225 кПа

Износ и повреждение шин

С повышением степени износа шин, они ста-

новятся более восприимчивыми к проколу.

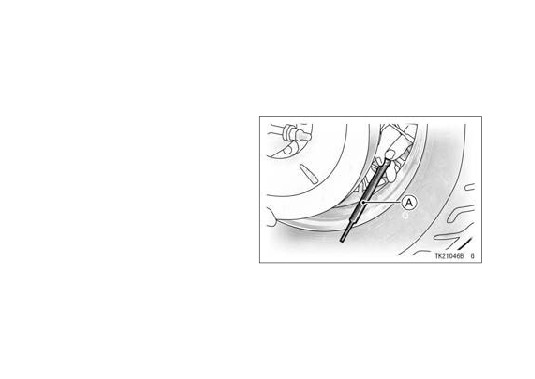

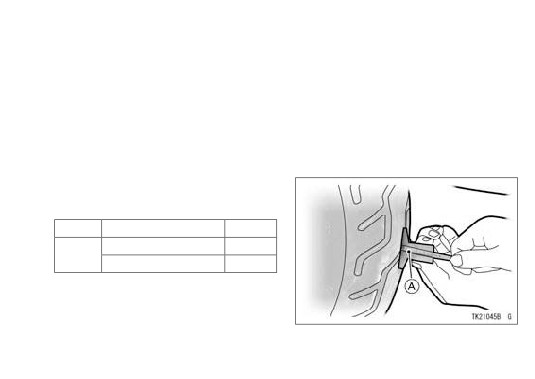

A. Измерение глубины протектора щупом

112 ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА

Минимальная глубина протектора

ПРЕДУПРЕЖДЕНИЕ

Перед:

1 мм

Проколотые и отремонтированные шины

Зад:

Для скоростей менее

2 мм

имеют меньшую прочность, чем непо-

130 км/ч:

врежденные и могут внезапно порваться,

что приведет к аварии. Замените повреж-

Более 130 км/ч:

3 мм

денные шины при первой же возможно-

сти. Для обеспечения безопасности ис-

●●

Произведите визуальный осмотр шин и за-

пользуйте шины рекомендованного типа

мените их в случае наличия сильных по-

и накачивайте их до определенного дав-

вреждений.

ления.

●●

Удалите все посторонние предметы из про-

В случае, если возникает необходимость

тектора.

езды на отремонтированной шине, не

превышайте скорость в 100 км/ч.

ЗАМЕТКА

{{

При установке новой шины необходимо от-

ЗАМЕТКА

балансировать ее.

{{

При езде по дорогам общего пользования

необходимо соблюдать ограничения по

максимальной разрешенной скорости дви-

жения.

ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА 113

{{

Большинство стран имеют свои требова-

ПРЕДУПРЕЖДЕНИЕ

ния к шинам транспортных средств. Необ-

ходимо соблюдать их.

Новые шины достаточно скользкие и мо-

гут привести к потере управляемости. В

Стандартные шины (бескамерного типа):

течении первых 160 км пробега необхо-

димо быть особенно аккуратным. Во вре-

Перед:

Производитель, тип:

мя обкатки избегайте резких ускорений и

DUNLOP D404FP

торможений, а также наклонов с большим

Размер:

градусом.

130/90-16M/C 67H

Зад:

Производитель, тип:

DUNLOP D404

Размер:

180/70-15M/C 76H

ПРЕДУПРЕЖДЕНИЕ

Шины разного типа и производителя мо-

гут серьезно повлиять на управляемость

мотоцикла. Потеря управления может

привести к аварии, повреждению соб-

ственности и смерти. Всегда используйте

шины одного производителя на передних

и задних колесах.

114 ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА

Батарея

такие как часы либо компьютерная память,

На мотоциклы данного типа устанавливают-

также потребляют энергию батареи, ускоряя

ся необслуживаемые батареи закрытого типа.

разряд. В условиях длительного простоя при

При их обслуживании нет необходимости про-

высокой температуре окружающей среды ба-

верять уровень электролита и добавлять дис-

тарея может полностью разрядиться за не-

тиллированную воду.

сколько дней.

Однако, для увеличения срока службы ба-

тареи, необходимо постоянно поддерживать

Саморазряд

минимально необходимый для запуска транс-

Примерное время полного разряда,

портного средства заряд.

дней

При регулярном использовании мотоцикла,

Темпе-

система зарядки сама поддерживает полный

Свинцово-

Свинцово-

ратура

заряд батареи. В случае редкого, либо кратко-

кислотная

щелочная

батарея

батарея

временного использования батарея, скорее

всего, будет разряжаться. Это происходит

40°C

100 дней

300 дней

из-за внутреннего устройства аккумулятор-

(104°F)

ных батарей. Скорость саморазряда зависит

25°C

200 дней

600 дней

от типа батареи и температуры окружающей

(77°F)

среды. При повышении температуры скорость

0°C

разряда увеличивается. Электрические ак-

550 дней

950 дней

(32°F)

сессуары, такие как часы либо компьютерная

память, также потребляют энергию батареи,

ускоряя разряд. В условиях длительного про-

стоя при высокой температуре окружающей

среды батарея может полностью разрядиться

за несколько дней. Электрические аксессуары,
